描述

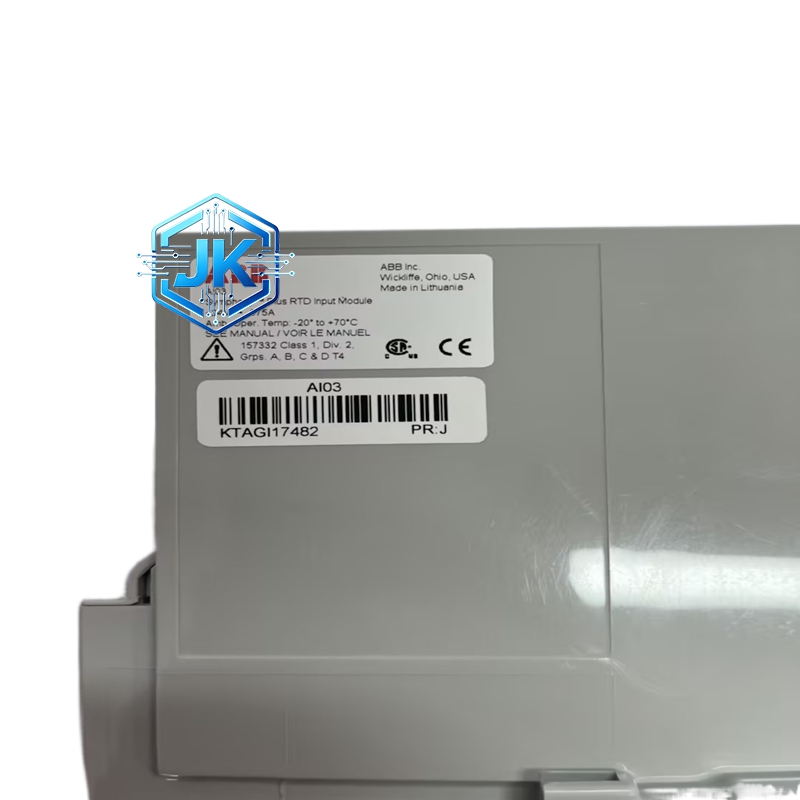

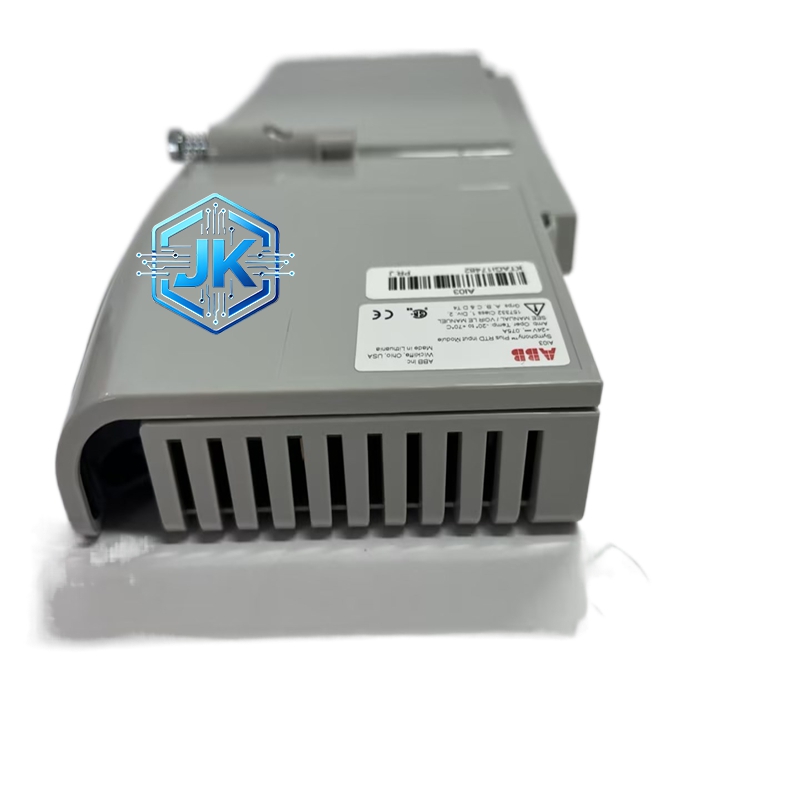

ABB AI03 RTD 温度输入模块（Symphony Plus 系统）
工作原理：RTD 电阻信号经恒流源激励、信号调理、光电隔离后，16 位 A/D 转换为数字信号，上传控制器；自动校准，支持多类型 RTD，冷端补偿，通道间隔离。
材质构成：阻燃 PCB 板、16 位 A/D 转换器、光电耦合器、恒流源电路、镀金连接器、阻燃塑料外壳、屏蔽层。

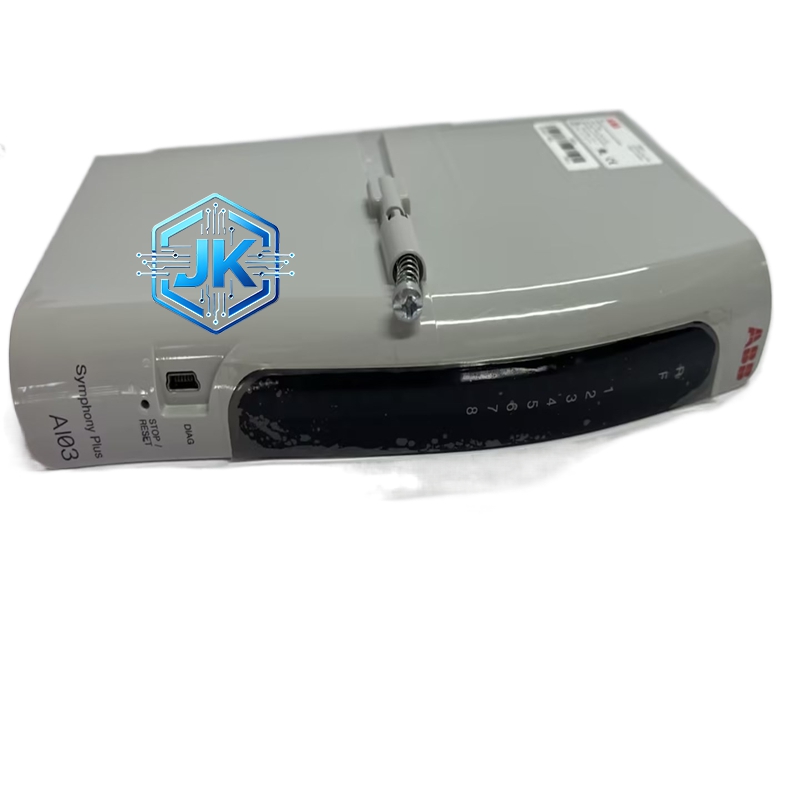

结构特征：标准 DIN 导轨卡装；正面 8 通道状态指示灯；下部 RTD 接线端子（2/3/4 线）；背部总线金手指；IP20 防护。
技术规格（性能参数）
- 系统兼容：Symphony Plus
- 通道数量：8 路 RTD 输入
- 支持 RTD：Pt100（美 / 欧标）、Ni120、Cu53
- 接线方式：2 线 / 3 线 / 4 线可选
- 分辨率：16 位（带符号）
- 精度：±0.05%FS（FSR=500Ω）
- 采样周期：8 通道 450ms
- 隔离电压：1500V AC（通道间）
- 供电：24V DC±10%
- 工作温度：−25–+70℃
- 防护等级：IP20
功能特点
- 多类型 RTD 兼容，2/3/4 线制自动适配
- 自动校准，免现场手动校准
- 冷端补偿（内置 / 外置 RTD）
- 断线 / 短路检测，故障报警
- 高共模抑制（>120dB），抗变频器干扰
优势亮点
- 超高精度（±0.05% FS），精密温度监测
- 自动校准，减少维护工作量
- 强抗干扰，适配变频器附近等恶劣环境
适用行业：火电、化工、油气、冶金、水泥、制药、食品、暖通、工业炉温监测。
安装要求
- 标准 35mm DIN 导轨安装，远离变频器等干扰源
- RTD 用专用补偿导线，单独布线，远离动力线
使用注意事项
- 禁止超温度范围接入 RTD，避免损坏电路
- 定期检查接线端子紧固状态，防止松动
