描述

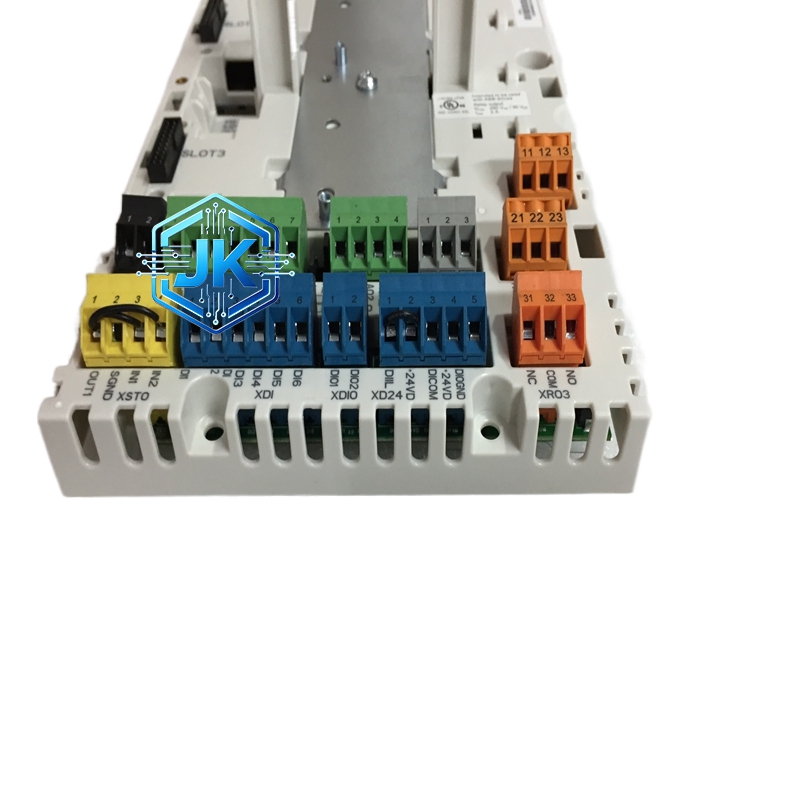

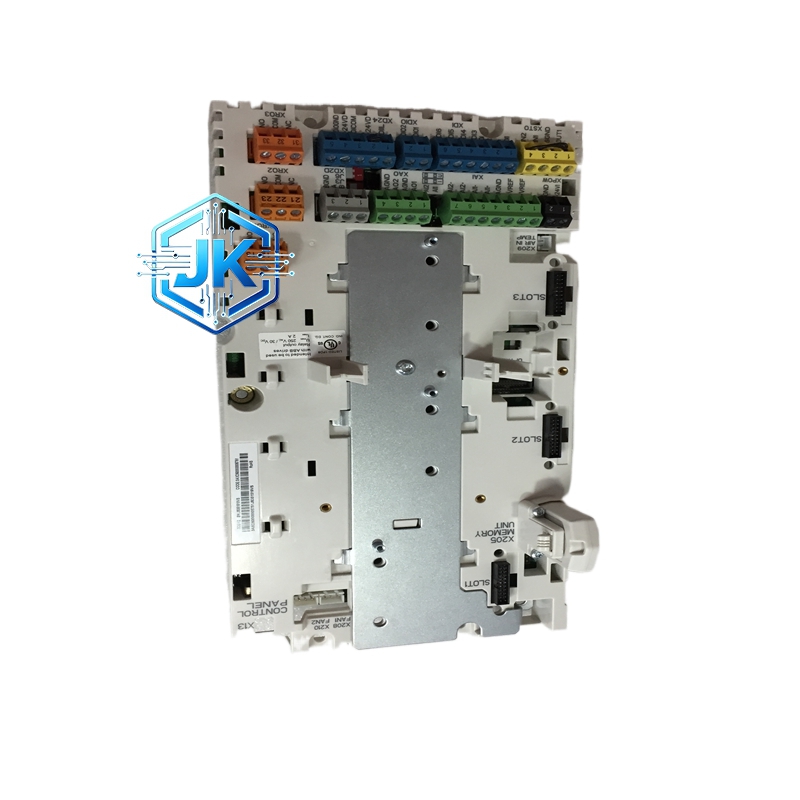

ABB ZCU-12 低压控制单元
技术规格：
额定控制电压：AC 230V 或 DC 24V / 48V / 110V / 230V
受控回路数：12 路（通常指 12 个辅助触点或 12 个控制输出）
额定电流：控制回路通常为 6A 或 10A
通信接口：Modbus RTU (RS-485)，可连接上位监控系统
测量功能：可监测电压（U）、电流（I）、功率（P）、电能（kWh）、功率因数（PF）
保护功能：过流（I>>, I>, I<）、过压（U>）、欠压（U<）、不平衡
安装方式：DIN 导轨（35mm）安装，适配标准开关柜
防护等级：IP40（前面板），柜内安装达 IP54
功能特点：
可编程逻辑：内部带有简易逻辑编程功能，可实现设备间的联锁（如油泵先启，主机后启）
状态指示：前面板带有 LED 指示灯，显示每个回路的通断状态和故障状态
事件记录：记录最近发生的跳闸事件和报警信息，掉电不丢失
模块化扩展：可通过通信总线扩展更多的 I/O 模块
通用性强：适用于 AC 50Hz/60Hz 系统，全球通用
性能参数：
功耗：< 5 VA（自身消耗）
工作温度****：-25℃ 至 +70℃
抗冲击****：IEC 60068-2-27 标准
MTBF：> 100,000 小时
材质构成：
外壳：阻燃 PC（聚碳酸酯），V-0 级阻燃
端子：弹簧式接线端子，免工具接线
PCB：FR-4 玻纤板，三防漆涂层
结构特征：
尺寸：多个标准模数宽度组合（如 4 模或 6 模）
前面板：透明翻盖保护接线端子，带有标签插槽
接线：底部进出线，顶部为通信接口
工作原理：
ZCU-12 通过 RS-485 总线接收来自柜门触摸屏或上位 PLC 的指令（如合闸、分闸）。内部微处理器解析指令后，驱动内部继电器或晶闸管输出，控制外部接触器线圈动作。同时，它采集柜内仪表的信号，通过 Modbus 上传数据。
安装要求：
安装在开关柜的仪表室或控制室，需垂直安装
通信线 A/B 不可接反，否则无法通信
辅助电源接线必须可靠，建议加装小型断路器保护
使用注意事项：
参数设置需使用专用软件或面板按键，不可随意拨动拨码开关
如果通信中断，检查终端电阻（120Ω）是否遗漏
定期清洁散热孔，防止灰尘导致过热
