描述

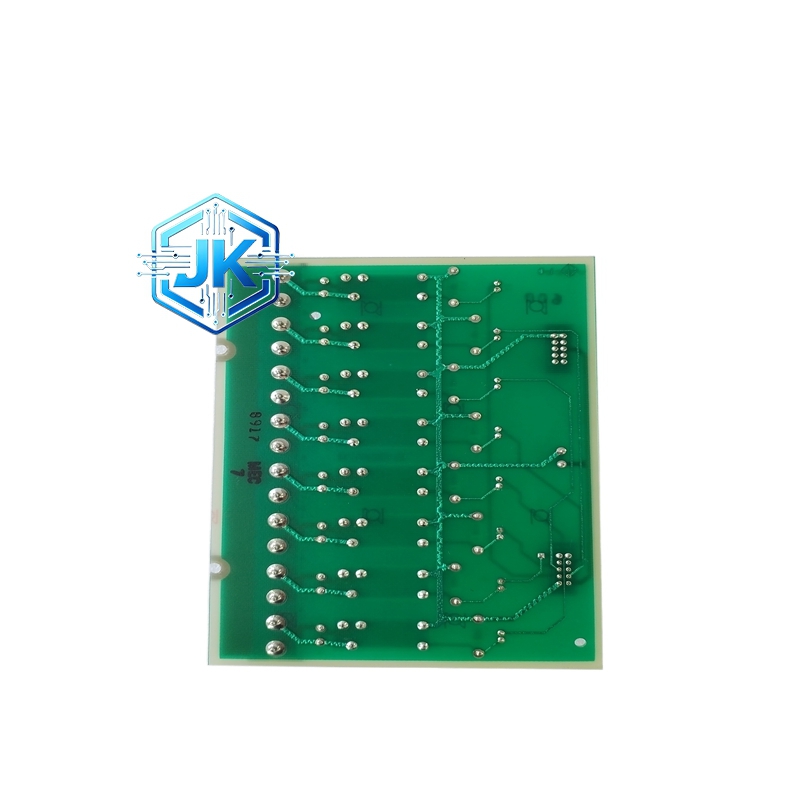

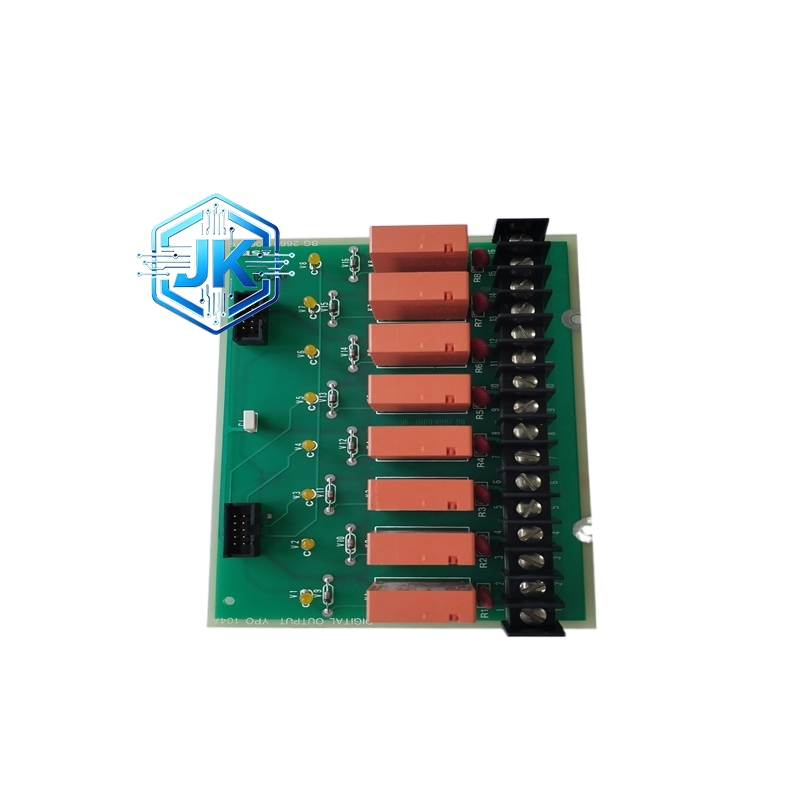

ABB YPO104 输出继电器模块
技术规格：
输出通道数：4 路独立继电器输出
触点类型：单刀双掷（SPDT），即每路提供 1 个常开触点（NO）和 1 个常闭触点（NC）
触点容量：5A 电阻性负载 / 2A 感性负载（cosφ=0.4）
触点电压：AC 250V / DC 30V
响应时间：< 10ms（继电器吸合时间）
机械寿命：> 10,000,000 次
电气寿命：> 100,000 次（额定负载下）
供电电压：DC 24V（由控制器 IM 总线提供）
隔离电压：触点对逻辑侧 2500V AC / 1分钟
功能特点：
每路输出完全独立，一路故障不影响其他三路正常工作
支持软件配置常开或常闭逻辑，无需更改外部接线
继电器线圈内置续流二极管，消除断电时的反向电动势，保护控制器输出电路
每路继电器配有红色 LED 指示灯，继电器吸合时 LED 亮起，现场状态一目了然
具备短路保护功能，输出端短路时模块自动保护，不会烧毁
应用场景：
控制现场接触器的吸合与释放（如电机启停、风机启停）
驱动电磁阀的开闭（如气动阀门控制）
控制现场报警指示灯或蜂鸣器
作为中间继电器，将弱电信号转换为强电控制信号
性能参数：
工作温度范围：-25°C 至 +70°C
储存温度：-40°C 至 +85°C
相对湿度：5% 至 95%（无凝露）
功耗：每路约 0.5W（线圈功耗）
MTBF：> 150,000 小时
防护等级：IP20（前面板）
材质构成：
外壳采用高强度阻燃 PC 塑料，UL94 V-0 等级
继电器采用密封型工业继电器，内部填充氮气，触点为银镍合金，抗电弧烧蚀
接线端子为磷铜镀锡，抗氧化
内部 PCB 为 FR-4 玻纤板，表面涂覆三防漆
结构特征：
标准欧洲卡尺寸（宽度约 48mm）
前面板设有 4 组 LED 指示灯，分别对应 Y1、Y2、Y3、Y4 四路输出
背部设有高密度弹簧式接线端子排，每路继电器对应 3 个端子（COM、NO、NC）
顶部设有 IM 总线连接器
工作原理：
控制器通过 IM 总线向 YPO104 发送控制字（如 0x01 表示 Y1 吸合）。模块内部的 MCU 接收控制字后，驱动对应通道的继电器线圈通电。线圈产生磁场，吸引衔铁动作，使 COM 端子与 NO 端子接通（同时与 NC 端子断开）。外部负载电路因此被接通，执行机构开始动作。当控制字变为 0 时，线圈断电，衔铁在弹簧作用下复位，触点恢复初始状态。
安装要求：
必须安装在 AC800M 控制器的标准 I/O 机笼内的 DIN 导轨上
IM 总线连接器必须完全插入并锁定
输出接线必须使用截面积不小于 0.5mm² 的铜导线
感性负载（如接触器线圈）两端必须并联 RC 吸收回路或续流二极管，防止触点拉弧
使用注意事项：
继电器输出严禁直接驱动大于 5A 的负载，否则触点会迅速烧蚀
不要将 AC 220V 直接接入继电器输出端用于控制另一路 AC 220V 回路，应通过中间继电器转换
每路输出的 COM 端子为公共端，不可将不同路的 COM 端混接
定期检查 LED 指示灯是否与实际输出状态一致
