描述

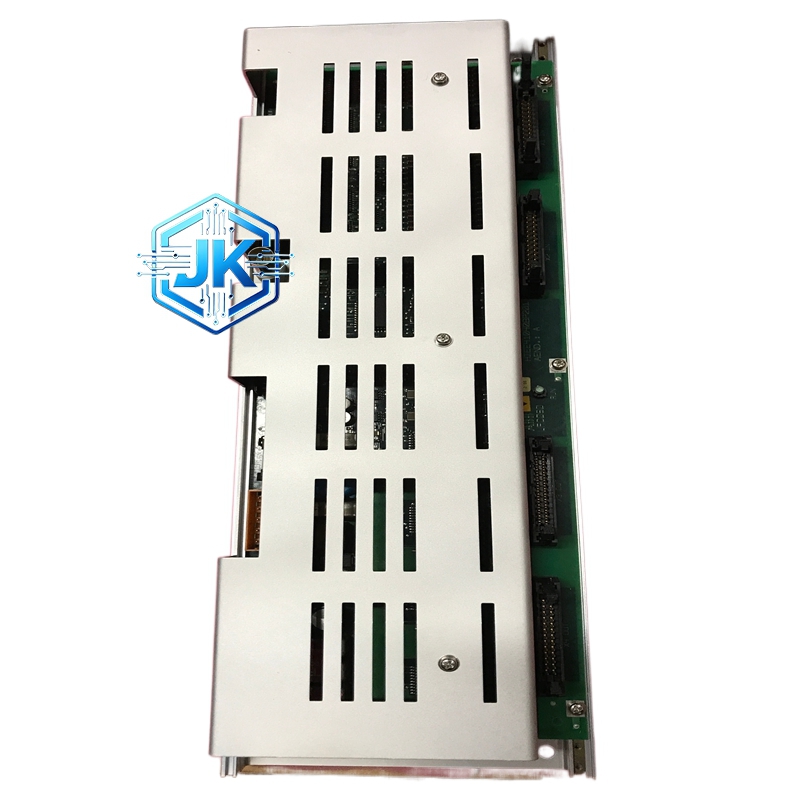

ABB UPC090AE01 功率控制器/整流触发控制器
技术规格：
所属系列：ABB UNIDRIVE 功率控制器系列
输入信号：电流给定（模拟量 0-10V 或 ±10V）、速度给定（可选）
反馈信号：电枢电流反馈、直流母线电压反馈、触发角反馈
触发脉冲：6 路或 12 路晶闸管触发脉冲（取决于整流桥配置）
脉冲移相范围：0° 至 180°
脉冲宽度：可调，通常 > 500μs
同步信号：接受三相同步变压器输入（380V 或 220V）
数字量输入： enable、方向、故障复位等
数字量输出：整流就绪、故障等
通信：RS-485（Modbus RTU）
电源：AC 220V 供电
功能特点：
精确触发控制：触发角控制精度优于 ±0.5°
脉冲丢失检测：实时监测每路脉冲是否正常发出，缺脉冲立即封锁
快速电流限制：电流环响应时间小于 10ms，快速保护整流桥和电机
软启动：输出电压软 ramp 上升，避免冲击电流
多整流桥控制：支持并联整流桥的均流控制
缺相保护：检测同步信号缺相时立即封锁输出
性能参数：
触发精度：±0.5°
电流环响应：< 10ms
脉冲不对称度：< 1°
工作温度****：0℃ 至 +40℃
防护等级****：IP20
MTBF：超过 50000 小时
材质构成：
外壳：全金属屏蔽外壳
同步变压器：定制环形变压器，提供三相同步信号
光耦：高速光耦用于脉冲隔离输出
PCB：多层 FR-4 板，厚铜箔设计（承受大电流）
脉冲变压器：微型脉冲变压器，驱动晶闸管门极
结构特征：
尺寸：约 180mm x 140mm x 90mm
安装方式：DIN 导轨安装 / 面板安装
前面板：LED 指示灯（电源、触发、故障）+ 测试按钮
接线端子：同步输入端子（顶部）+ 脉冲输出端子（底部）+ 控制端子（侧面）
散热：自然散热，背部有散热鳍片
工作原理：
UPC090AE01 接收速度控制器发来的电流给定信号（0-10V 对应 0°-180° 触发角），同时接收直流母线电压反馈和电枢电流反馈。内部的 PI 调节器根据给定与反馈的偏差计算出所需的触发角，然后根据三相同步信号的过零点，在正确的时刻发出触发脉冲，通过脉冲变压器驱动晶闸管的门极，使晶闸管导通，从而控制整流输出电压。当电流反馈超过限值时，调节器立即增大触发角（减小输出电压），实现快速限流。
安装要求：
同步变压器的接线必须严格按照相序连接，接错会导致整流桥炸裂
脉冲输出线必须使用屏蔽线，且每路脉冲单独使用一根屏蔽线
脉冲线长度应尽量短，不超过 5 米
安装位置应远离大电流开关设备，避免电磁干扰
接地必须可靠
使用注意事项：
上电前必须用示波器检查每路触发脉冲是否正常，脉冲丢失会导致整流桥损坏
同步信号丢失时，控制器会自动封锁输出，这是正常保护，不是故障
如果整流桥快熔频繁熔断，需检查脉冲是否对称
定期清洁散热鳍片上的灰尘
更换晶闸管时，需同时检查脉冲变压器是否正常
