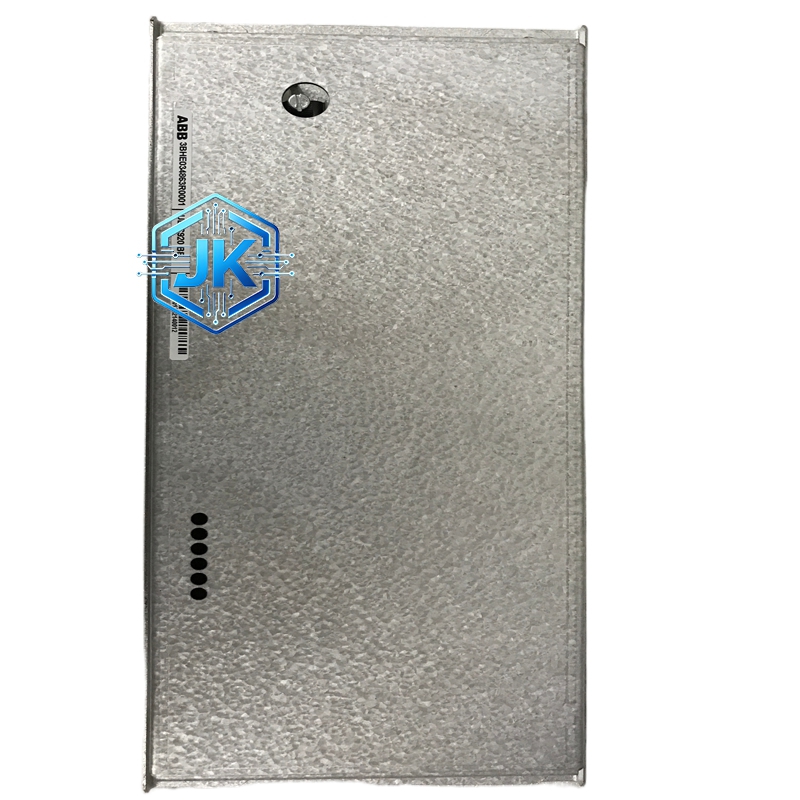

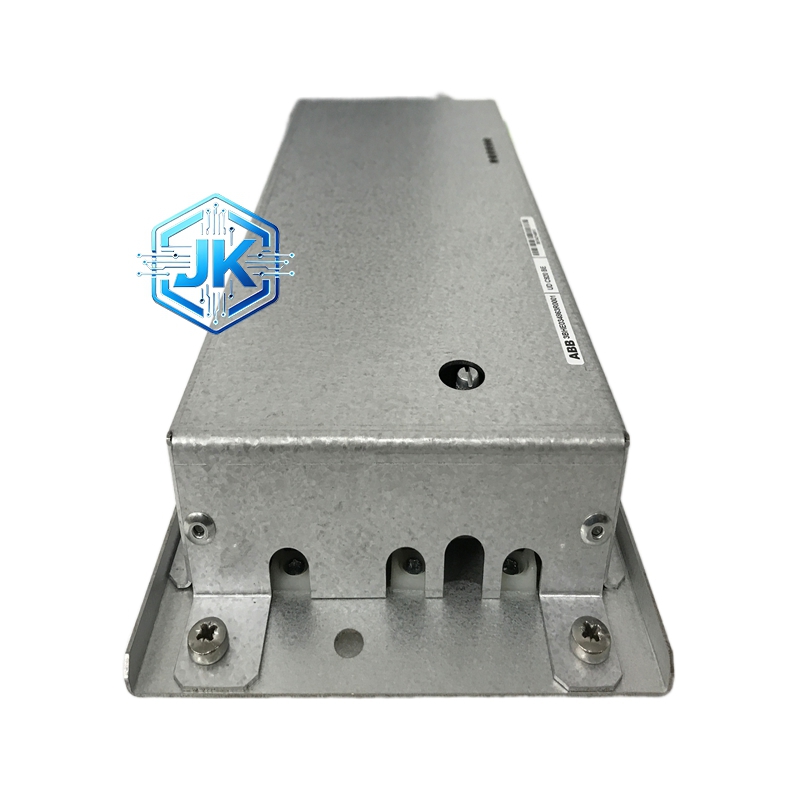

ABB UDC920BE 直流调速器控制器
技术规格：
所属系列：ABB UNIDRIVE 直流调速器系列
控制对象：直流电机（他励、并励、复励、永磁）
控制模式：速度控制、电流控制、转矩控制
反馈输入：支持测速发电机（TG）、增量式编码器、模拟测速
数字量输入：多路干接点输入，用于启停、方向、预设速度等
模拟量输入：速度给定、电流给定、励磁电流反馈
模拟量输出：速度反馈输出、电流反馈输出
通信接口：支持 RS-485 串行通信（Modbus 协议）
电源：AC 220V 或 110V 供电（具体视版本而定）
功能特点：
双闭环控制：内置速度环和电流环，响应速度快，稳态精度高
励磁管理：具备弱磁升速和强磁减速功能，扩大调速范围
多功能给定：支持面板给定、模拟量给定、通信给定、预设速度给定等多种方式
逻辑编程：内置简易 PLC 功能，可实现多段速控制、定时控制等
故障管理：完善的过流、过压、欠压、过温、失磁等保护功能
参数备份：支持参数上传下载，便于批量调试
性能参数：
调速范围：通常可达 1:100 甚至更高（取决于编码器分辨率）
速度精度：优于 ±0.1%
速度响应时间：小于 100ms
电流环响应：小于 10ms
工作温度：0℃ 至 +40℃
防护等级：IP20（安装于控制柜内）
MTBF：超过 50000 小时
材质构成：
外壳：金属外壳，表面喷塑处理，具有良好的散热性能和电磁屏蔽能力
PCB 板：多层 FR-4 玻璃纤维板，涂覆三防漆
连接器：工业级插拔式接线端子，镀金处理
散热片：铝合金挤压型材，增大散热面积
结构特征：
尺寸：标准 DIN 导轨安装或面板开孔安装
前面板：设有 LED 状态指示灯和数码管/LCD 显示窗
接线端子：底部和侧面设有大量接线端子，分为主回路、控制回路、反馈回路
安装孔位：标准安装孔位，兼容 ABB 标准安装支架
工作原理：
UDC920BE 接收操作面板或上位系统发出的速度给定信号，与测速发电机或编码器反馈的实际速度进行比较，速度调节器（PI 控制器）输出电流给定值。电流给定值与电枢电流反馈比较后，电流调节器输出触发角控制信号，驱动整流桥（晶闸管）改变输出直流电压的大小和极性，从而控制直流电机的转速和方向。励磁回路独立控制，根据速度需求自动调节励磁电流。
安装要求：
必须由持证电工进行安装，确保接线正确无误
主回路电缆和控制回路电缆必须分开布线，间距大于 10cm
接地必须可靠，接地电阻小于 4Ω
安装位置应避免阳光直射和高温热源
面板开孔尺寸需与产品图纸一致
使用注意事项：
上电前必须确认主回路和控制回路接线正确，特别是励磁回路不可开路
参数修改后需保存，断电不会丢失（有电池备份）
定期清洁散热风扇滤网（如有），确保散热良好
如果出现过流报警，需检查电机是否堵转或负载是否过大
长期不用时需每隔 3 个月通电一次，防止电解电容老化
