描述

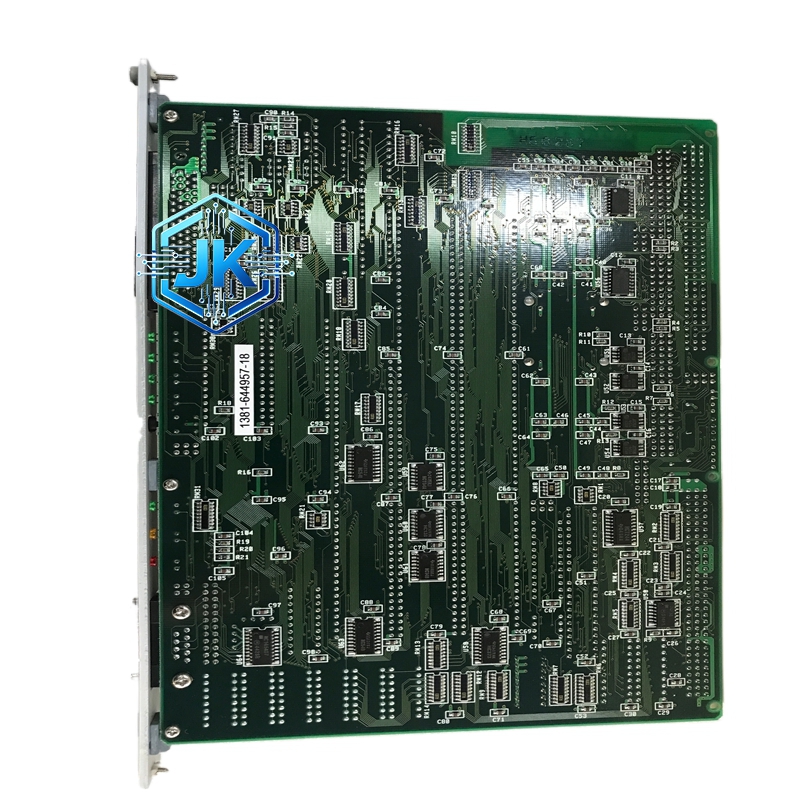

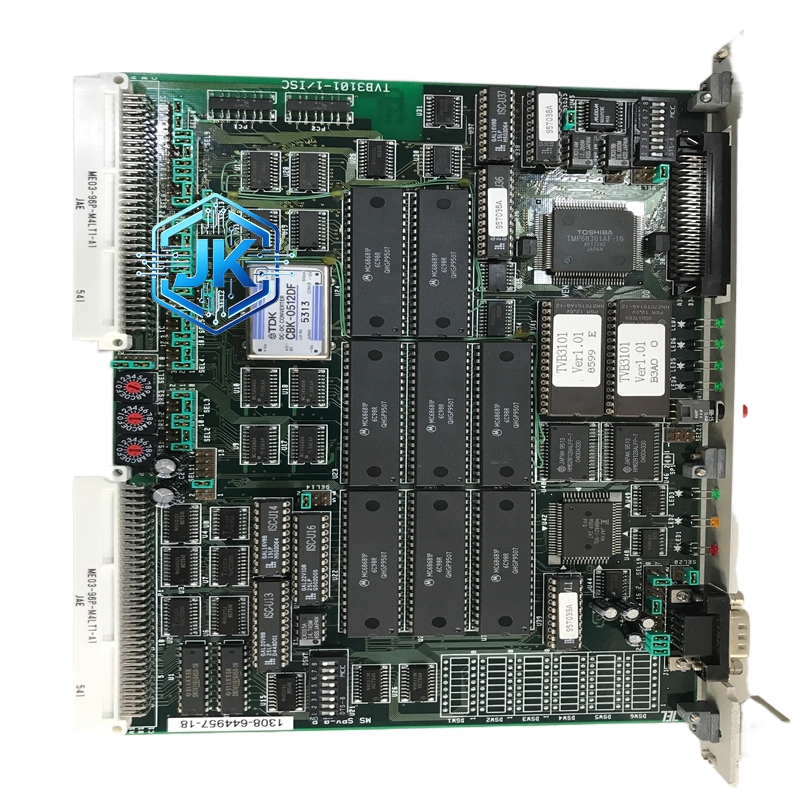

ABB TVB3101-1ISC 阀门定位器通信模块（HART 接口）
技术规格：
所属系列：TZIDC 智能阀门定位器通信模块
通信协议：HART 7 协议，兼容 HART 5
接口类型：RS-485 或 4-20mA 叠加 HART 信号
本安等级：Ex ia IIC T6 Ga（最高防爆等级）
供电：由定位器内部供电或外部 24V DC 供电
传输距离：RS-485 模式下 > 1500 米
安装方式：DIN 导轨安装或面板安装
功能特点：
本安设计：通过 IECEx 和 ATEX 认证，可直接安装在 Zone 0/Zone 1 防爆区域
双向通信：支持同时上传定位器数据和下载参数
诊断功能：可读取定位器的详细诊断信息（如气源压力、行程偏差、摩擦力等）
远程校准：支持通过 HART 指令进行自动初始化和行程校准
多点挂接：RS-485 模式下一条总线可挂接 > 15 台 定位器
即插即用：插入后 DCS 自动识别，无需额外配置
性能参数：
通信速率：1200 bps（HART 标准速率）
本安参数：Ui = 28V DC, Ii = 93mA, Pi = 0.65W, Ci = 0.83μF, Li = 0mH
工作温度：-40℃ 至 +85℃
防护等级：IP65（安装于室外时）
MTBF：> 100000 小时
材质构成：
外壳：阻燃聚碳酸酯（PC），表面防紫外线处理
端子：不锈钢螺钉端子，耐腐蚀
PCB：FR-4 电路板，涂覆三防漆
隔离器件：本安栅电路，限制能量输出
连接器：M20 或 M12 航空插头（防爆型号）
结构特征：
尺寸：约 100mm x 50mm x 30mm
前面板：HART 通信状态 LED 指示灯（TX/RX 闪烁）
接线端子：底部设有 HART 信号端子（A/B）和电源端子
安装：DIN 导轨卡扣 + 背部 M20 电缆引入口（Ex 版本）
工作原理：
TVB3101-1ISC 将定位器输出的 HART 数字信号（叠加在 4-20mA 信号上或通过 RS-485 传输）进行解调，转换为标准的串口数据发送给 DCS。同时，它将 DCS 发出的 HART 指令编码后叠加到模拟量信号上或通过 RS-485 发送给定位器。本安栅电路确保即使在故障状态下，输出到防爆区域的能量也不会超过点燃限值。
安装要求：
必须安装在安全区域与防爆区域的交界处，或直接安装在防爆区域内（Ex 版本）
HART 总线的终端电阻（250Ω）必须接在总线的最后一台设备上
通信线必须使用 屏蔽双绞线，屏蔽层在安全区侧单端接地
安装前需进行本安系统认证计算，确保与现场设备匹配
使用注意事项：
严禁在带电状态下拆卸 Ex 版本的模块，必须先断电并等待电容放电
HART 通信线不可与动力电缆平行敷设，间距应 > 30cm
如果通信失败，首先检查终端电阻是否正确安装
本安模块不可与非本安设备混接在同一条 HART 总线上
定期用标准 HART 手操器验证通信功能是否正常
