ABB SYN5202-0271 同步检查继电器
技术规格：
额定工作电压：AC 230V / 400V
频率范围：45Hz 至 65Hz
电压监测范围：AC 80V 至 440V
同步窗口设置：电压差 ±5% 至 ±20% 可调，频率差 ±0.1Hz 至 ±1.0Hz 可调，相角差 ±5° 至 ±30° 可调
输出形式：1 组常开触点（1NO）或 1 组转换触点（1CO），视具体后缀而定
防护等级：IP20
功能特点：
具备“相序监测”功能，若检测到相序错误，继电器将闭锁合闸输出并报警
支持“频率跟踪”模式，在频率差较大时自动调整检测灵敏度
具有“得电延时”功能，防止上电瞬间的浪涌导致误动作
宽范围的电压监测能力，适应电网电压波动较大的环境
结构紧凑，支持与 SYN500 系列其他仪表并排安装
应用场景：
备用柴油发电机组的自动并机控制
两台变压器的并联运行切换
工业双回路供电系统的无缝切换
性能参数：
测量精度：电压 ±0.5%，频率 ±0.01Hz
动作时间：< 50ms
电气寿命：100,000 次
机械寿命：1,000,000 次
抗震能力：符合 IEC 60255-21-1 标准
材质构成：

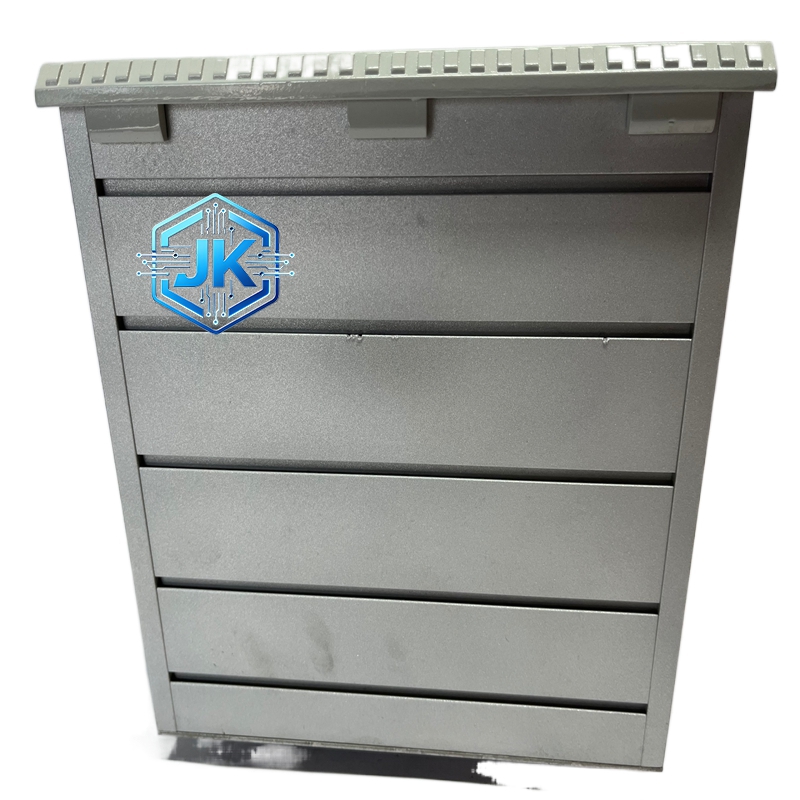

高强度阻燃外壳，颜色为浅灰色
高精度电阻电容元件，温漂系数低
全密封接线端子，防尘防触电
结构特征：

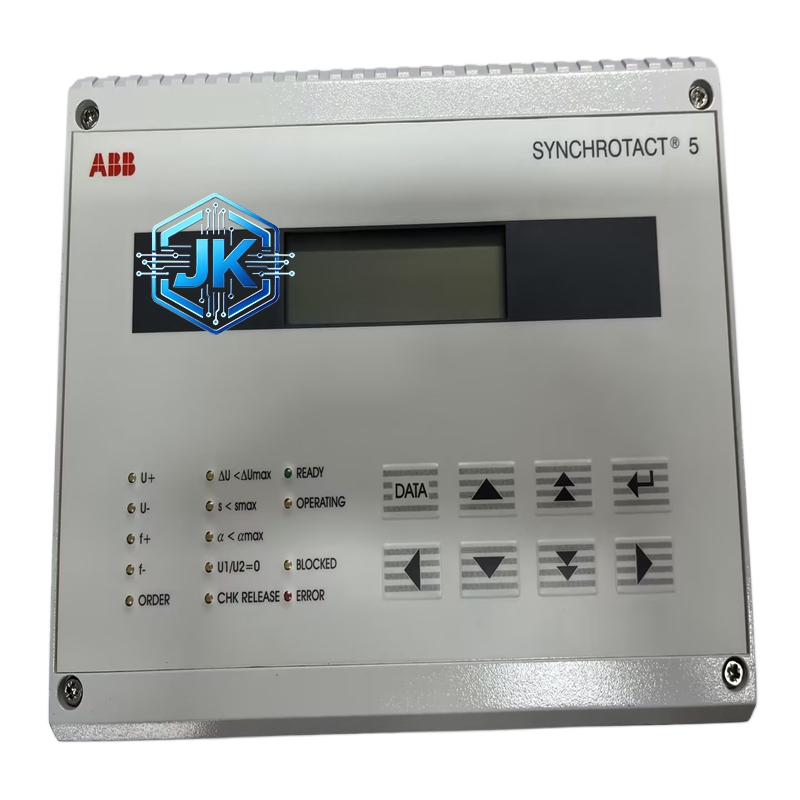

正面设有四位数码管或 LED 状态指示灯

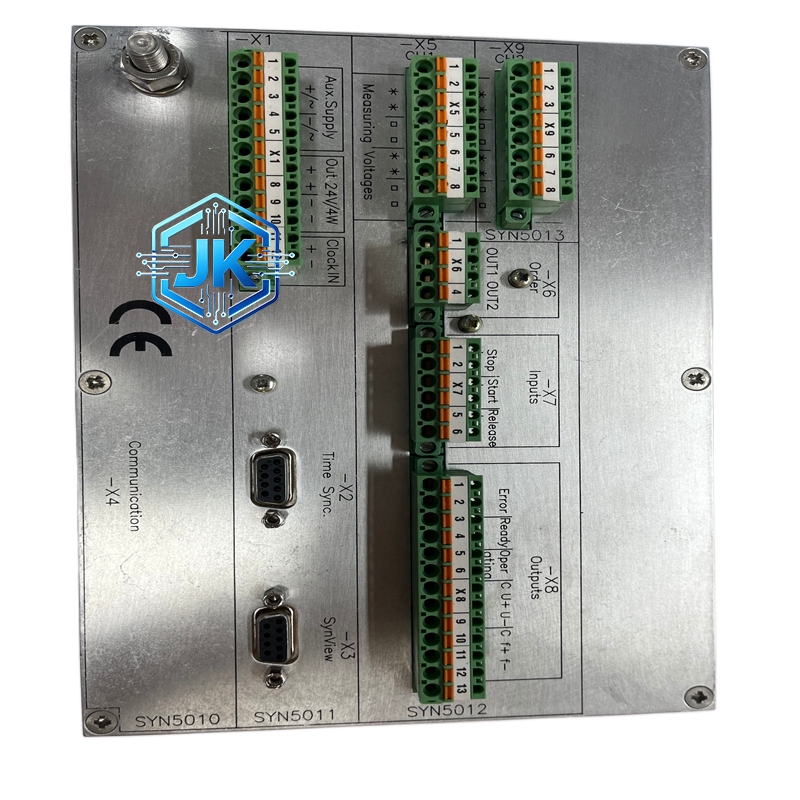

侧面设有 DIP 拨码开关，用于快速设定同步参数
底部为标准 DIN 35mm 导轨卡扣
工作原理：
通过内部高精度 A/D 转换器对两路三相电压进行采样，利用过零检测法计算频率和相位差。CPU 将实时计算的差值与预设阈值进行比较。一旦满足同步条件（ΔU < U_set, Δf < f_set, Δφ < φ_set），且持续时间达到 T_set，输出继电器动作，接通合闸线圈回路。若超出同步窗口，继电器保持释放状态，等待下一个同步机会。
安装要求：
安装位置应远离大功率变频器，防止高次谐波干扰同步检测精度
接线时，A/B/C 三相必须一一对应，严禁交叉
辅助电源线建议取自控制回路，避免受主回路开关分合影响
使用注意事项：
该继电器属于精密仪表，不可遭受剧烈撞击
若现场电网谐波含量极高（THD > 20%），需加装滤波器，否则会导致频率计算错误
定期检查拨码开关位置，防止因振动导致参数偏移
