描述

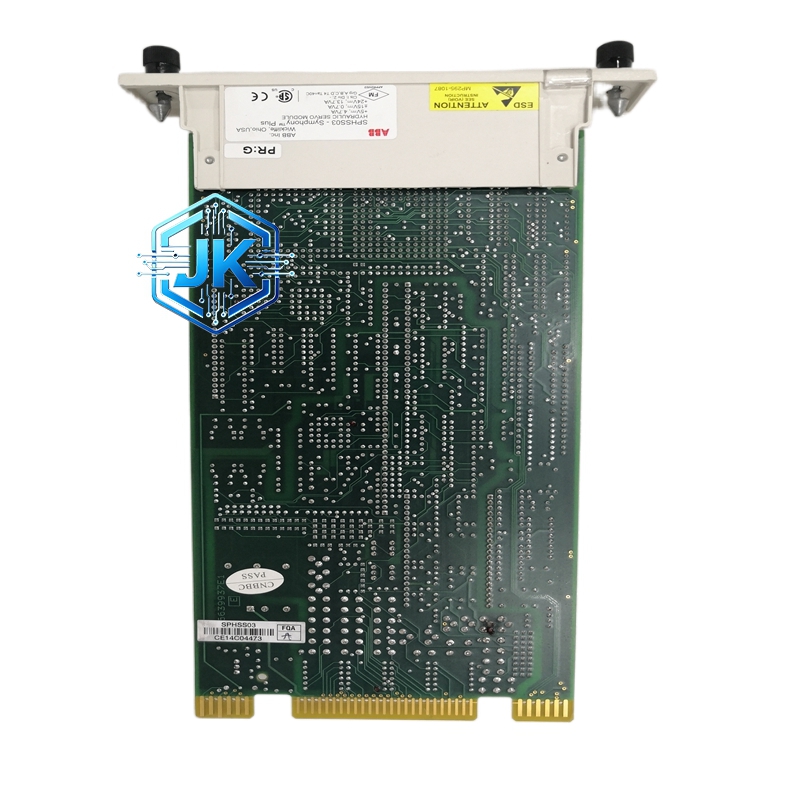

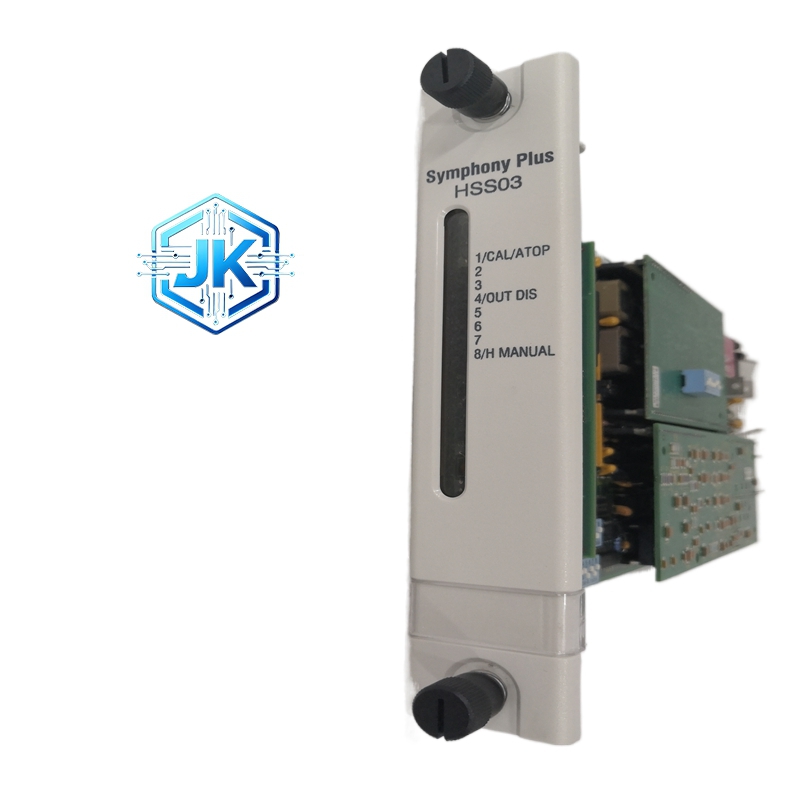

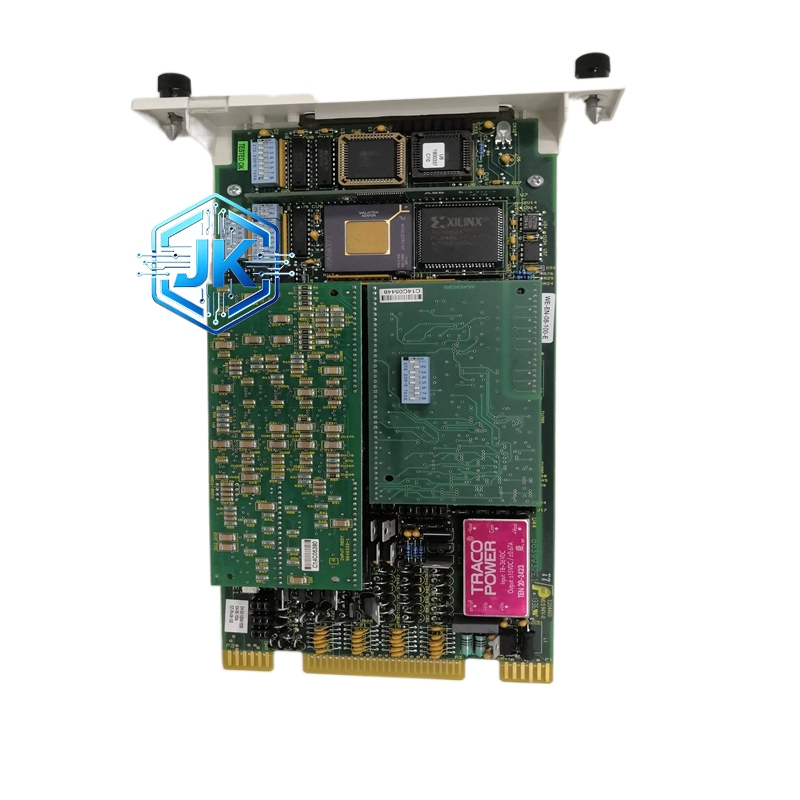

ABB SPHSS03 高速信号处理模块
技术规格：
所属系列：SPAJ 系列
模块类型：高速模拟量信号采集与处理模块
采样通道：4 路模拟量输入（电压或电流，可配置）
采样率：≥ 10kHz（每通道），总采样率更高
A/D 分辨率：16 位
输入信号范围：AC 0-500V（经 PT 降压后）或 AC 0-5A / 1A（经 CT 降流后）
通信接口：通过背板总线与上级 SPAJ 继电器或控制器通信
供电：AC/DC 110-240V
安装方式：DIN 导轨安装（35mm） 或 插拔式模块
功能特点：
高速采样：16 位 A/D 转换，采样率高达 10kHz 以上，满足发电机保护的要求
FPGA 处理：内部 FPGA 芯片可进行实时的FFT 分析、谐波计算、差动逻辑判断
多通道同步采样：4 路通道同步采样，确保相位关系准确
数据上传：将处理后的数字化数据通过通信总线上传给上级保护装置
可编程逻辑：用户可通过软件配置采样参数和处理逻辑
性能参数：
采样精度：±0.1% FS
通道间相位差****：< 1μs
工作温度****：-25℃ 至 +70℃
MTBF****：> 80000 小时
材质构成：
PCB：多层 FR-4，高速信号走线采用阻抗控制设计
A/D 芯片：16 位高速 ADC，如 ADI 公司产品
FPGA 芯片：Xilinx 或 Altera 品牌
外壳：阻燃 PC/ABS
结构特征：
尺寸：标准 DIN 导轨宽度模块
前面板：LED 状态指示灯
背面：模拟量输入接线端子 + 通信总线接口
工作原理：
外部 PT/CT 的模拟信号进入 SPHSS03 模块，经过信号调理电路（滤波、放大、隔离）后送入 16 位 A/D 转换器进行高速采样。采样数据送入 FPGA 芯片，FPGA 根据预设的算法（如差动保护判据）进行实时计算。计算结果通过背板总线以高速数据包的形式发送给上级 SPAJ 继电器，由上级继电器做出最终的跳闸或报警决定。
安装要求：
模拟量输入线必须使用屏蔽双绞线，屏蔽层单端接地
PT 和 CT 的极性必须正确，否则差动保护会误动
模块必须安装在有良好接地的金属柜体内
安装时注意模拟量输入线与数字量通信线分开布线
使用注意事项：
采样参数必须由专业工程师根据保护定值整定，不可随意修改
如果采样数据异常，首先检查 PT/CT 的接线和变比
FPGA 的逻辑程序需要专用工具下载，不可在现场随意修改
模块对静电敏感，安装前需佩戴防静电手环
