描述

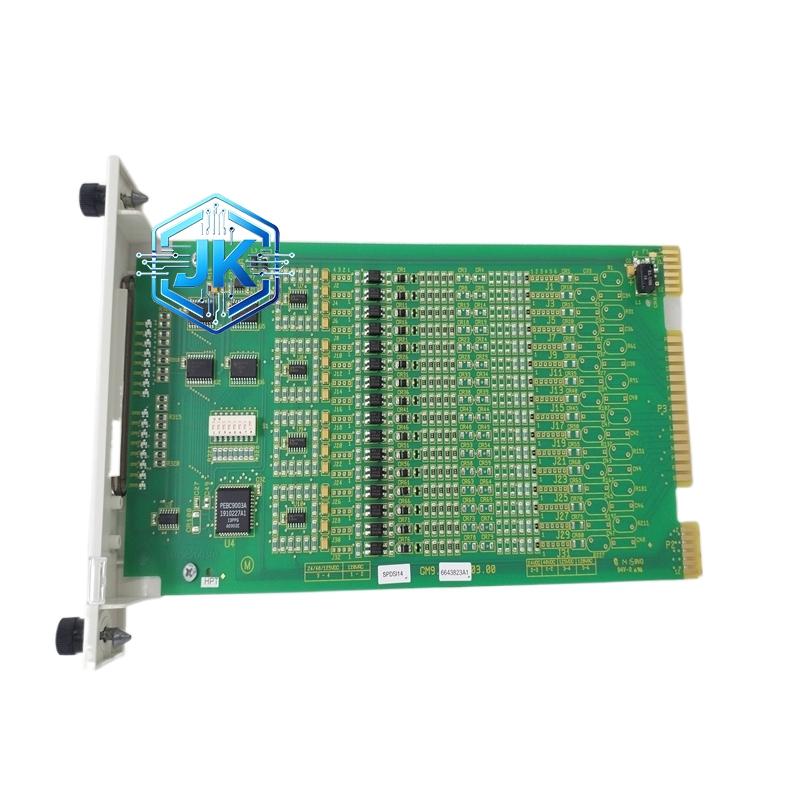

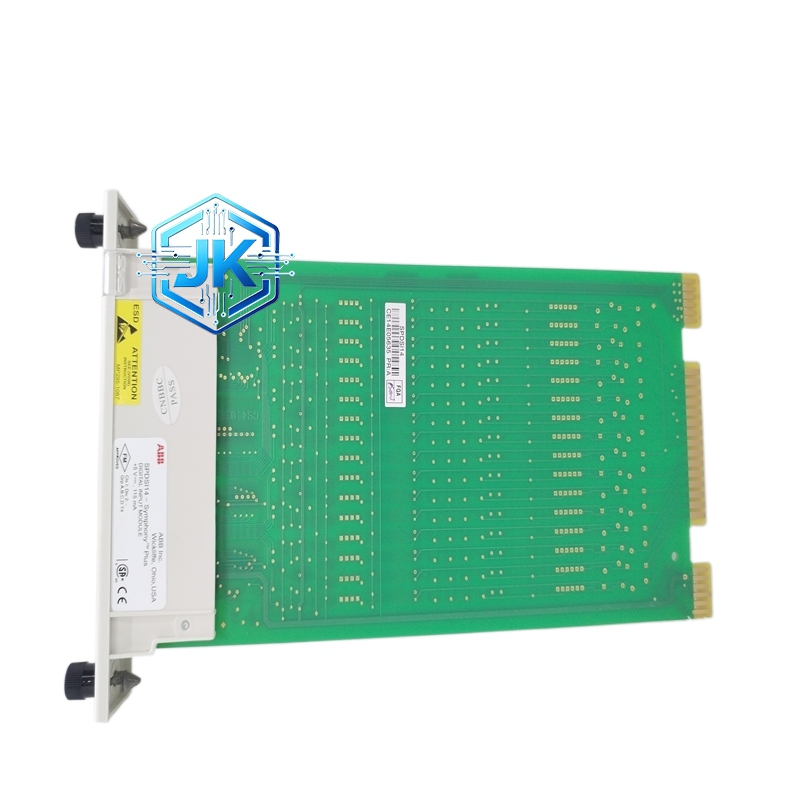

ABB SPDSI22 数字量输入扩展模块（22通道）
技术规格：
通道数量：22 路数字输入
输入类型：干接点 / DC 24V / AC 24V（视具体硬件版本，通常为 DC）
地址设置：通过模块上的拨码开关设置总线地址，避免冲突
数据更新率：100ms
隔离耐压：500V AC
功能特点：
超大容量设计，单模块即可覆盖中型项目的所有状态量
支持分组报警，可将 22 个点分为几组，不同组对应不同的报警优先级
具备完善的线缆监测功能，若外部接线断裂，主机可准确报告是哪一路断线
模块化堆叠，系统扩展极其灵活
应用场景：
变电站综合自动化系统的遥信采集（所有刀闸、地刀位置）
大型水务处理厂的全流程状态监控
石油化工装置的 DCS 系统前端信号采集
性能参数：
工作电压范围：85V – 265V AC/DC（由主机总线提供）
环境适应性：符合 IEC 61000-6-2 工业电磁兼容标准
冲击耐压：4kV
材质构成：
工业级 PC+GF（玻纤增强）外壳，强度高，抗电磁干扰能力强
接线端子块采用 PA66 尼龙，阻燃且韧性好
结构特征：
虽然通道数多达 22 路，但依然保持了标准的 1/4 DIN 或半宽设计（具体视安装方式，通常较宽），通过专用扁平电缆与主机连接
前面板布局紧凑，每 4 个通道一组 LED 指示，清晰明了
工作原理：
22 路信号通过多路复用器或并行采样电路进入光耦隔离阵列。CPU 依次读取每个光耦的状态，将其转化为 22 位的二进制数据字（Bit Word）。例如，第 5 路接通，则数据字的第 5 位为 1。这个数据字通过 SPA-Bus 总线发送给主机。
安装要求：
由于通道数多，接线工作量大，建议使用号码管对每根线进行标识
模块安装位置应便于接线操作，避免被其他密集线缆遮挡
使用注意事项：
22 路输入全部接入有源信号时，需核算总回流电流是否超过模块承载能力
定期检查拨码开关地址是否被误触改动，导致通信丢失
