描述

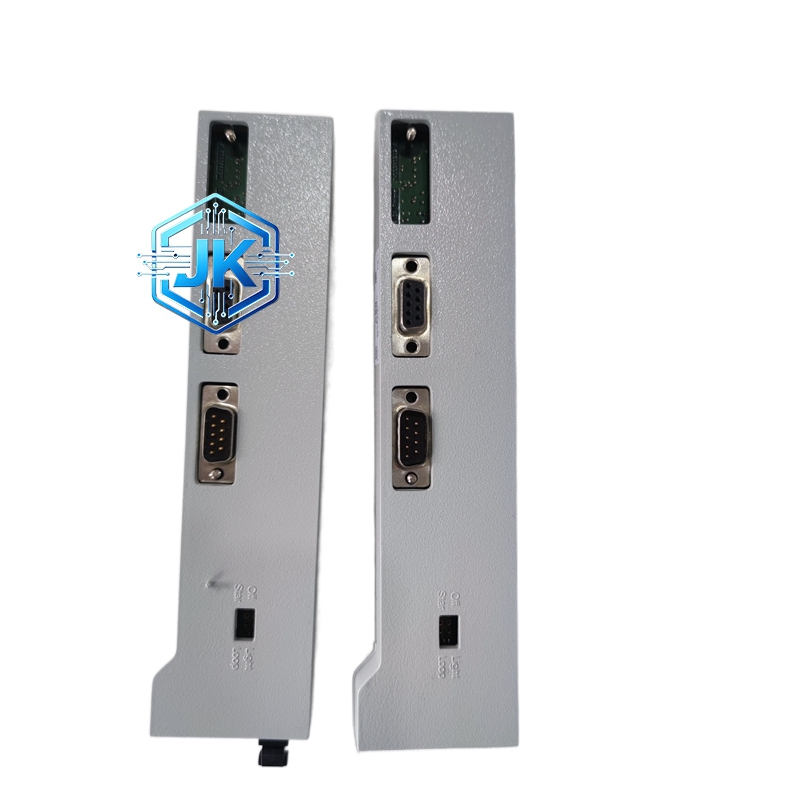

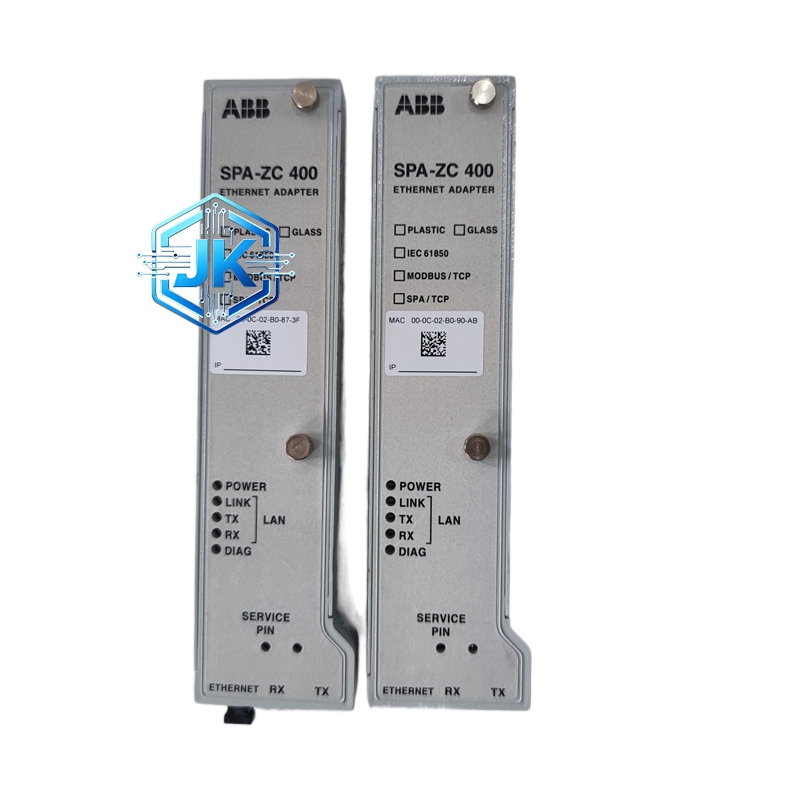

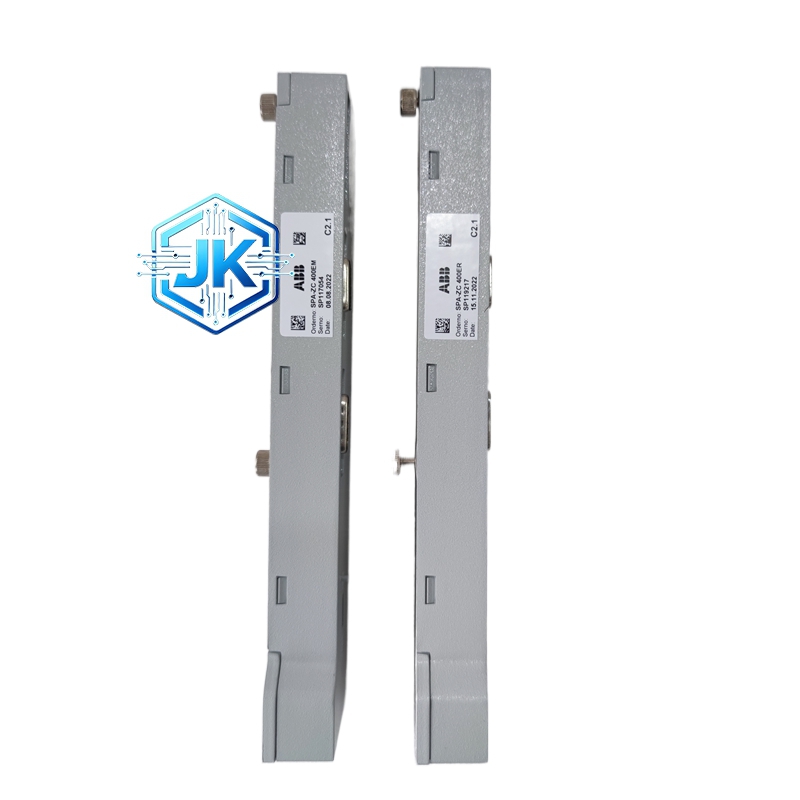

ABB SPA-ZC400 智能通信网关
技术规格：
上行接口：RJ45 以太网接口（10/100 Base-T），支持 Modbus TCP
下行接口：RS-485 串口，支持 Modbus RTU（主从模式）
支持协议：SPA-Bus 协议转 Modbus RTU/TCP
供电方式：外部 24V DC 供电
数据刷新率：可配置，最高支持 100ms 刷新一次
功能特点：
即插即用设计，无需复杂的软件配置，通过网页界面或 DIP 开关即可快速设定
支持最多连接 32 台 SPA 系列从站设备（如 SPA 系列继电器、仪表）
具备数据缓存功能，在网络中断时可暂存数据，网络恢复后自动上传
支持断线重连功能，确保通信链路的高可用性
体积非常小巧，可直接安装在 SPA 继电器旁边的导轨上
应用场景：
智能建筑的电力监控系统集成
工厂自动化产线中 ABB 保护继电器的数据采集
需要将分散的 SPA 继电器数据汇总到中央控制室的场合
性能参数：
以太网传输速率：10/100 Mbps 自适应
串口波特率：1200 至 115200 bps 可调
MTBF（平均无故障时间）：> 50,000 小时
工作湿度：5% 至 95% 无凝露
材质构成：
外壳为高强度工业塑料，耐腐蚀
接口金属部分经过防氧化处理，接触电阻低
结构特征：
超薄型设计，宽度仅为 2 个模数（36mm），极省空间
顶部设有一排 LED 状态指示灯，分别指示电源、通信、数据流向
采用卡扣式 DIN 导轨安装
工作原理：
网关上电后，主动通过 RS-485 总线轮询下挂的 SPA 系列设备，读取其内部寄存器数据。获取数据后，网关将其封装为标准的 Modbus TCP 数据包，通过以太网口发送给上位机。反之，上位机下发的控制指令（如复位、修改定值），网关也会将其转换为 SPA-Bus 协议指令下发给继电器。
安装要求：
安装在干扰较小的位置，RS-485 总线建议使用手拉手连接方式，不可星型连接
总线末端需接 120欧姆 终端电阻（部分型号已内置，需确认）
以太网线建议使用超五类屏蔽网线
使用注意事项：
设置 IP 地址时，需确保与上位机在同一网段，且不与网络中其他设备冲突
不要将 RS-485 总线与强电动力电缆平行捆绑走线，间距至少保持 20cm
