描述

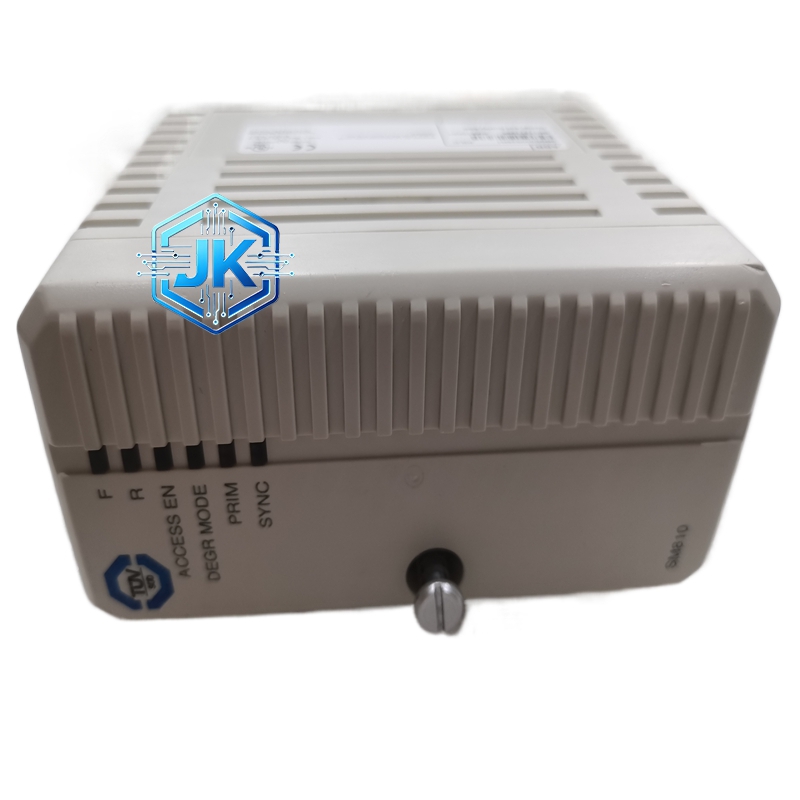

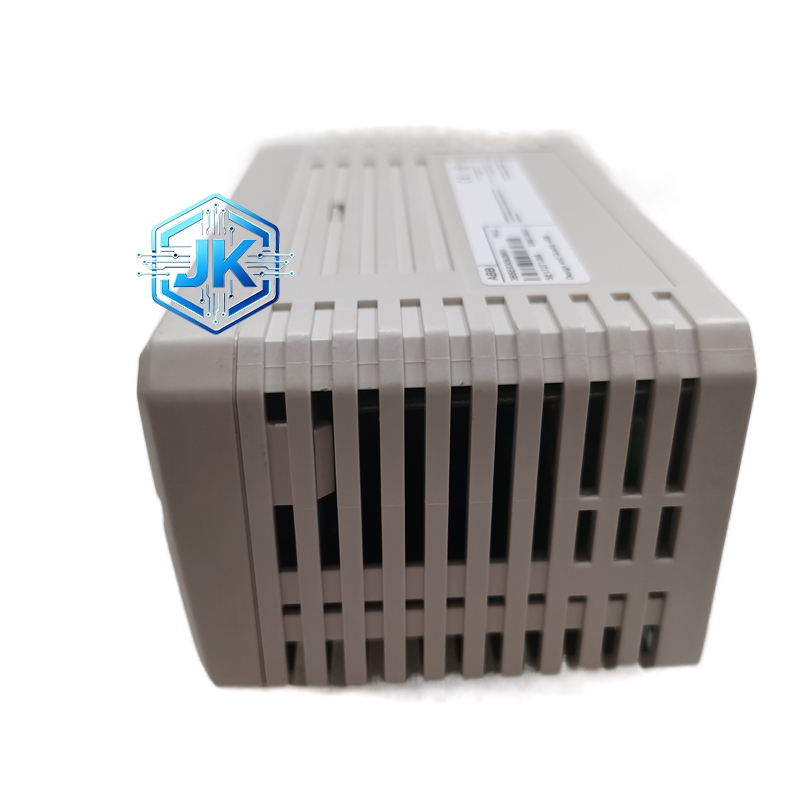

ABB SM810K01 输入/输出模块
技术规格：
所属系列：AC800M System 800M，SM800 系列 I/O 模块
模块类型：数字量输入模块（DI）
订货号****：3BSE030928R1
输入通道数：16 路数字量输入（具体以实际配置为准，K01 通常代表 16DI）
输入信号类型：24V DC，干接点输入（无源触点）
输入逻辑：支持 PNP（源型）和 NPN（漏型）两种逻辑，通过跳线或软件配置
隔离电压：输入通道与内部总线之间 > 1500V DC 隔离
通信协议：支持 Profibus DP、Foundation Fieldbus H1、Modbus TCP/IP（取决于所插的通信基板）
供电电压：由 I/O 总线背板直接供电，通常为 DC 24V
响应时间****：< 10ms（从现场信号变化到总线数据更新）
功能特点：
高密度设计：在标准宽度的模块中集成 16 路输入，节省控制柜空间
通道状态指示：模块前面板设有 16 个绿色 LED 指示灯，每路输入对应一个，实时显示通断状态
软件配置：输入通道的逻辑类型（PNP/NPN）、滤波时间、报警功能均可在控制系统软件（Control Builder）中配置
带电插拔：支持热插拔操作，更换模块时不影响其他通道的正常运行
故障诊断：支持通道级故障诊断，可检测断线、短路等异常状态
统一编程：所有 I/O 点在 DCS 系统中统一编址，与逻辑控制无缝集成
性能参数：
输入阻抗：PNP 模式下 < 2kΩ，NPN 模式下 > 10kΩ
光纤隔离：输入侧采用光耦隔离，抗干扰能力强
工作温度：0℃ 至 +60℃（模块级），安装于柜内时取决于柜体散热
存储温度：-40℃ 至 +85℃
相对湿度：5% 至 95% RH，无冷凝
MTBF（平均无故障时间）：> 200000 小时
防护等级：模块本身 IP20，安装于封闭柜体后由柜体提供防护
材质构成：
PCB 板材：多层 FR-4 玻璃纤维环氧树脂板，厚度 1.6mm，表面涂覆 三防漆（防潮、防霉、防盐雾）
光耦器件：高速数字隔离光耦，采用 东芝（Toshiba） 或 AVAGO 品牌
连接器：背板总线连接器采用 金手指插槽，镀金处理，抗氧化、耐插拔
接线端子：前面板插拔式弹簧端子，磷铜镀镍，接触电阻 < 3mΩ
外壳/面板：阻燃 PC（聚碳酸酯） 塑料，表面硬化处理
结构特征：
外形尺寸：标准欧洲卡尺寸，宽度约 25mm 至 40mm（具体取决于系列），高度约 120mm 至 160mm
安装方式：通过背板总线插槽插入 I/O 机箱，由两侧的弹性卡扣固定
前面板布局：上半部分为 16 个 LED 状态指示灯（每 8 个一组），下半部分为 16 组接线端子
背板接口：底部设有高速通信总线连接器，与控制器或通信模块对接
拨码开关/跳线：设有 PNP/NPN 逻辑选择跳线和地址设置开关
工作原理：
现场的干接点信号（如按钮按下、限位开关闭合）接入模块的接线端子。当触点闭合时，电流通过光耦的发光二极管，光耦导通，将电信号转换为光信号再转换为电信号，送入模块内部的输入锁存器。锁存器的状态通过背板高速总线以循环方式发送给 AC800M 控制器。控制器根据程序逻辑判断该输入点的状态，并执行相应的控制动作（如启动泵、关闭阀门）。整个过程在毫秒级内完成。
安装要求：
必须在 I/O 机箱断电状态下进行插拔操作，严禁带电热插拔（除非系统明确支持）
模块插入背板插槽时需对准防呆槽位，均匀用力推入直至卡扣锁定
接线端子的导线截面积应为 0.5mm² 至 2.5mm²，不可使用过细的导线
输入信号的公共端（COM）必须与外部电源的 0V 正确连接
PNP 和 NPN 逻辑的跳线设置必须与现场设备的信号类型完全一致
使用注意事项：
更换模块时需确认订货号 3BSE030928R1 与原模块完全一致，不同版本的硬件不可混用
如果某路输入的 LED 灯不亮，首先检查外部接线是否松动，再检查跳线设置
输入通道不可接入超过 30V DC 的电压，否则会烧毁光耦
长期运行后，建议定期清洁模块表面灰尘，保持散热良好
如果模块频繁报故障，需检查现场是否有强电磁干扰源
