描述

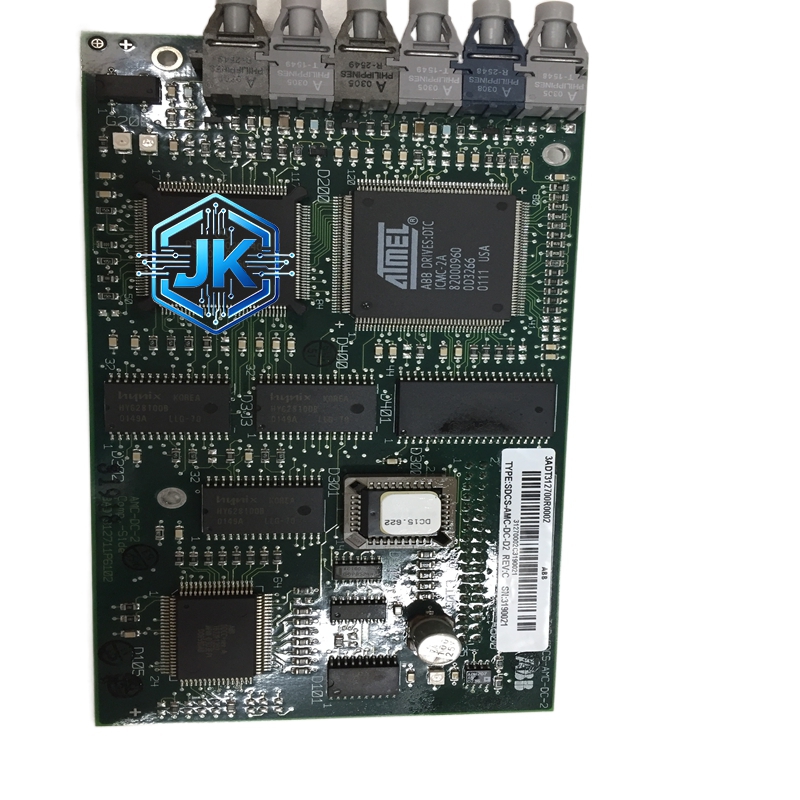

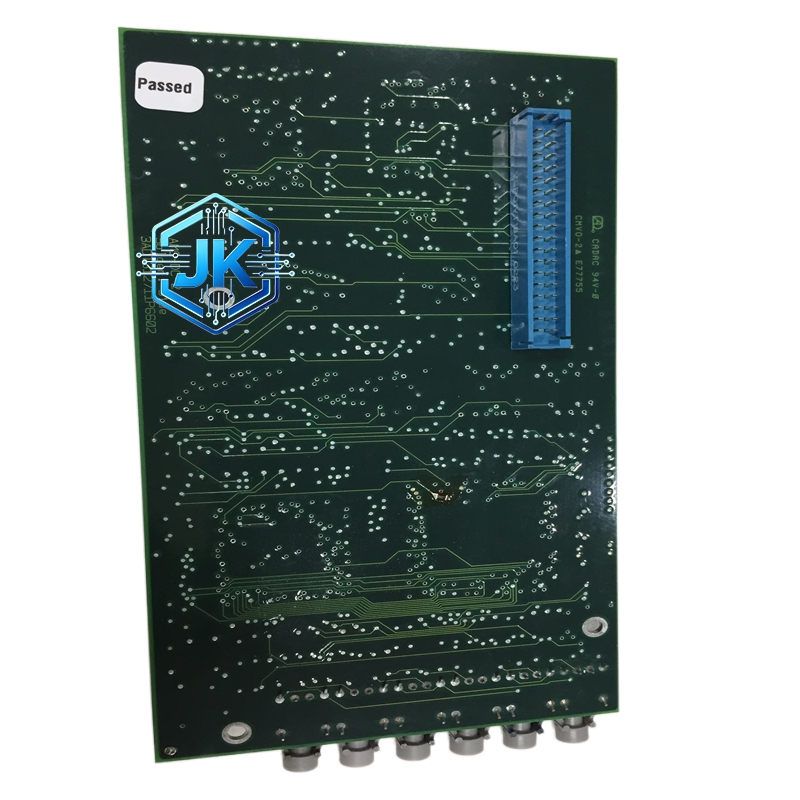

ABB SDCS-AMC-DC-D2 模拟量监控模块
技术规格：
所属系列：ACS1000 系列变频器扩展模块
模拟量输入通道数：2 路（DC 0-10V 或 4-20mA，可配置）
模拟量输出通道数：2 路（DC 0-10V 或 4-20mA，可配置）
输入分辨率：12 位 ADC，精度优于 ±0.5%
输出分辨率：12 位 DAC，精度优于 ±0.5%
隔离方式：输入/输出通道之间电气隔离，与主回路隔离
供电：由变频器背板直接供电，无需外部电源
通信：通过背板总线与主控板通信
功能特点：
信号类型灵活配置：每路通道均可通过软件设置为电压型（0-10V）或电流型（4-20mA）
线性标定：支持两点标定功能，可将原始的 ADC 数值映射为实际的工程量（如 0-100℃）
输出镜像功能：模拟量输出可镜像变频器内部的任意参数（如输出频率、输出电流、直流母线电压）
报警功能：当输入信号超过设定的高限或低限时，模块可向主控板发送报警信号
即插即用：模块插入后，变频器自动识别，无需额外配置硬件跳线
性能参数：
输入阻抗：电压模式 > 100kΩ，电流模式 250Ω
输出负载能力：电压模式可驱动 > 2kΩ 负载，电流模式可驱动 < 500Ω 负载
采样周期：≤ 10ms（与变频器控制周期同步）
温漂：< 50 ppm/℃
工作温度：-10℃ 至 +50℃
材质构成：
PCB：双层或四层 FR-4 电路板
AD/DA 芯片：采用 TI 或 ADI 公司的高精度转换器芯片
隔离器件：光耦隔离器，确保通道间无电气连接
接线端子：插拔式弹簧端子，支持 0.5-2.5mm² 导线
外壳：阻燃 ABS 塑料壳体
结构特征：
外形尺寸：标准 DIN 导轨宽度模块（约 72mm 宽）
安装方式：插入 ACS1000 变频器背板上的扩展插槽
前面板：设有通道状态 LED 指示灯和地址拨码开关（用于设置模块地址）
接线端子：位于模块底部，分为输入区和输出区，标识清晰
工作原理：
外部传感器的信号（如 4-20mA 电流）通过接线端子进入模块，经过信号调理电路（滤波、放大）后送入 ADC 芯片进行模数转换。转换后的数字量通过背板总线传送给变频器主控板，主控板根据内部程序将其转换为工程量并参与控制运算。反之，主控板将内部参数（如当前频率）的数字量送入 DAC 芯片，经数模转换和功率放大后，以 0-10V 或 4-20mA 的形式从输出端子送出，供外部仪表或 PLC 读取。
安装要求：
安装前需确认变频器背板上有可用的扩展插槽
模块插入时需对准槽口，轻轻推入直至听到”咔嗒”声
地址拨码开关的设置必须与变频器参数中的模块地址一致，否则通信失败
模拟量信号线应使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
输入信号的范围严禁超过模块的额定值，否则会损坏 ADC 芯片
如果输出信号出现波动，需检查外部负载是否过重或接线是否松动
模块不具备本安（Ex ia）特性，在防爆区域使用时需配合安全栅
长期不使用的通道建议短接或接入中值信号，避免浮空引入干扰
