描述

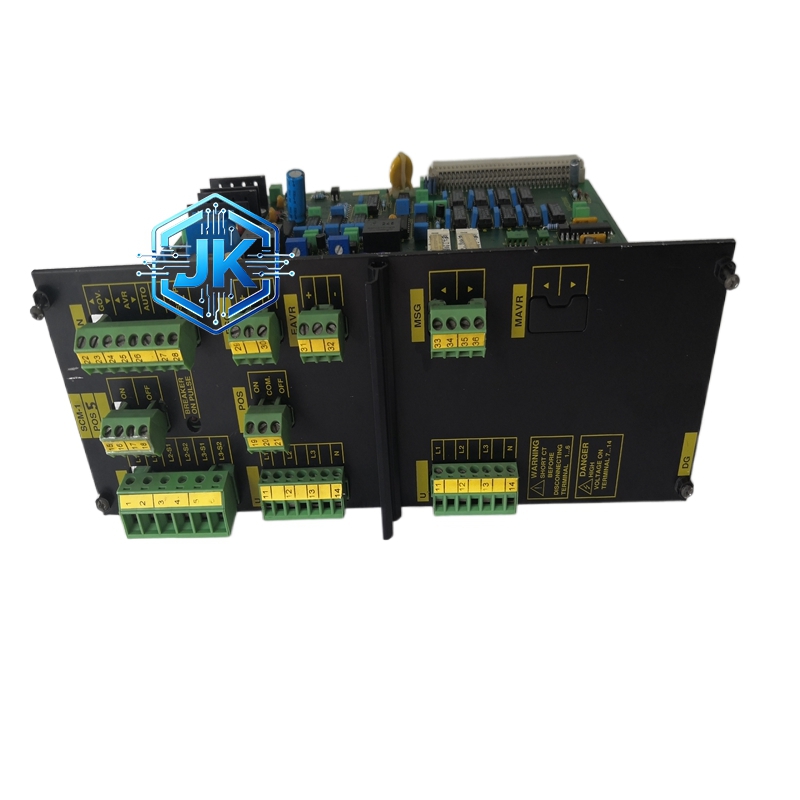

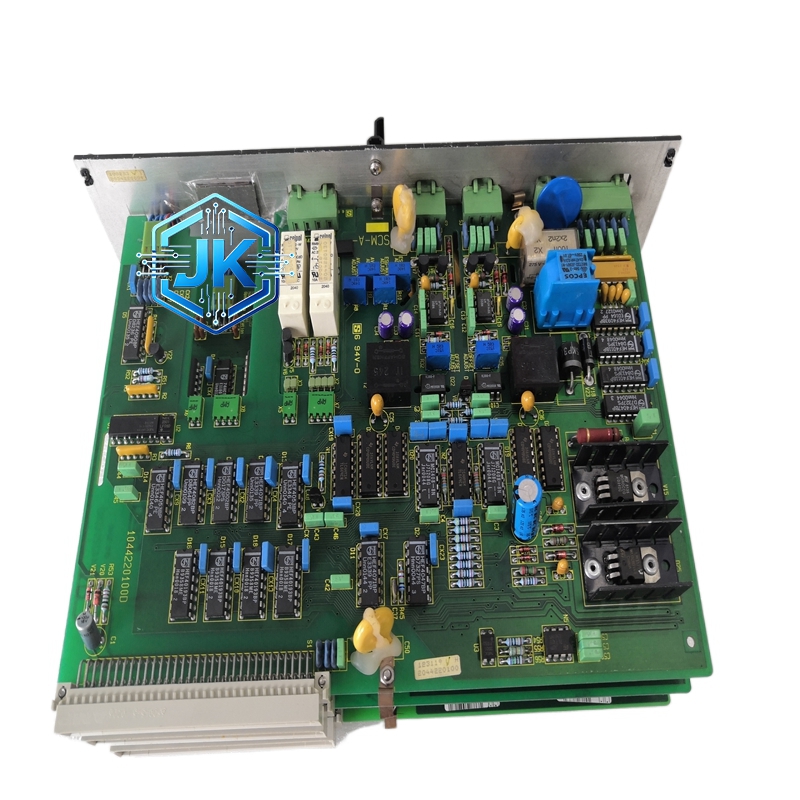

ABB SCM-1 串行通信模块
技术规格：
接口数量：通常为 1 路或 2 路 RS-485/RS-232。
通信速率：300 – 115200 bps 可设。
协议：Modbus RTU (Master/Slave), ABB Combi, Sattline 等。
隔离：电气隔离（通常 500V 或 2500V）。
供电：24V DC 背板供电。
功能特点：
协议灵活：支持主站和从站模式，既可以读取仪表数据，也可以被上位机读取。
缓冲区：内置大容量收发缓冲区，防止数据丢失。
自动重发：通信出错时自动重试。
DIP 开关：通过拨码开关设置站号和波特率，无需软件配置。
应用场景：
连接智能电表（Modbus RTU）读取能耗数据。
连接老式变频器进行监控。
连接条形码扫描枪进行产线追踪。
连接打印机打印报表。
性能参数：
传输距离：RS-485 模式下可达 1200 米。
MTBF：> 100,000 小时。
材质构成：
外壳：阻燃 ABS。
接口：DB9 针式接口（螺丝固定）。
结构特征：
DIN 导轨或机架安装。
拨码开关位于模块顶部，方便设置。
LED 指示收发状态。
工作原理：
CPU 将需要发送的数据写入 SCM-1 的发送缓冲区。SCM-1 的 UART 芯片将并行数据转换为串行比特流，通过 RS-485 收发器发送到总线上。接收时，收发器将电平信号转换为 TTL 电平，UART 芯片组装成字节存入接收缓冲区，并通知 CPU 读取。
安装要求：
RS-485 总线的 A/B 线不能接反。
总线末端（最远的设备）需并接 120 欧姆终端电阻。
如果是手拉手连接，不可接成星型。
使用注意事项：
拨码开关设置好后，需断电重启才能生效。
不要在通信线上接入大功率设备，以免烧毁接口芯片。
如果通信不稳定，检查是否有接地环路干扰。
