描述

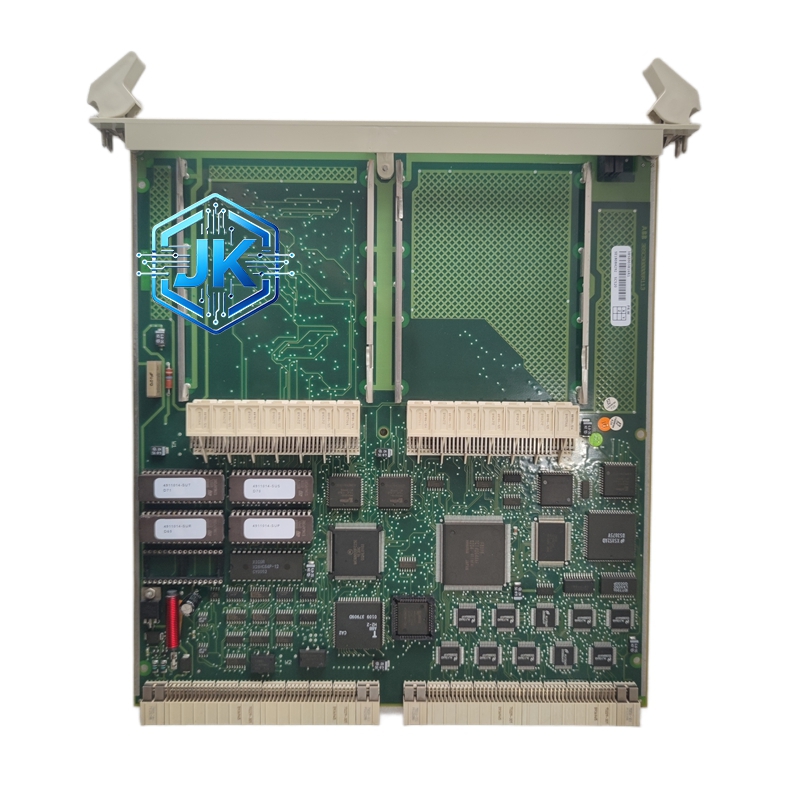

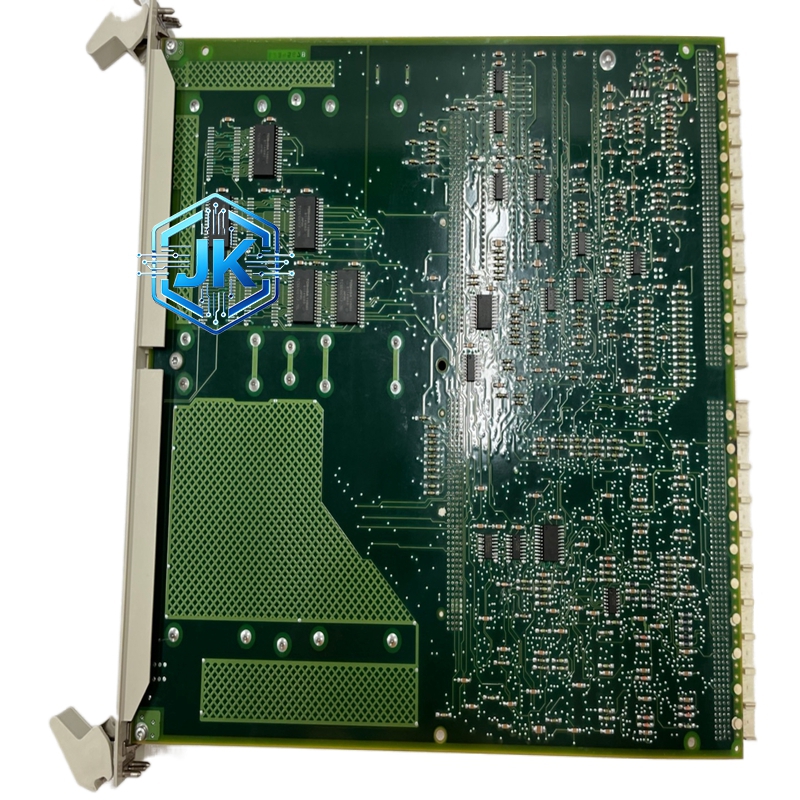

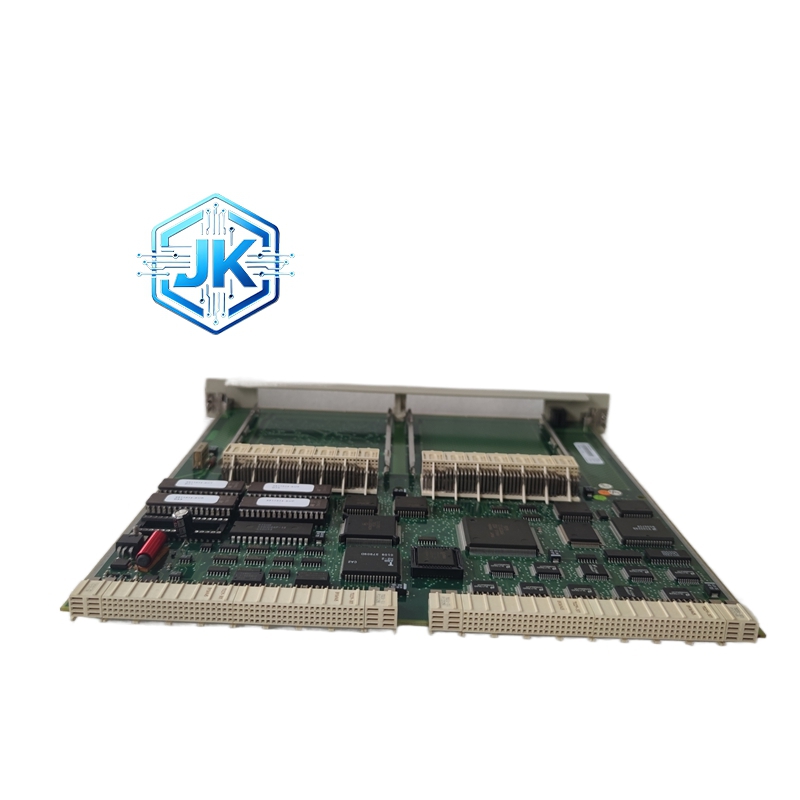

ABB SC520 串行通信接口模块（3BSE003816R1）
技术规格：
所属系统： ABB AC 800M控制器（Freelance 2000）
通信接口： RS-232（DB-9）和RS-485（可切换或同时使用）
通信协议： Modbus RTU（主站/从站）、ABB proprietary协议、DF1协议（Rockwell兼容）
波特率： 300、600、1200、2400、4800、9600、19200、38400、57600、115200 bps（可软件设置）
数据位： 7位或8位
校验方式： 无校验、奇校验、偶校验、标记校验、空格校验
停止位： 1位或2位
最大通信距离： RS-232约15米、RS-485约1200米（9600 bps时）
工作温度： 0至+60°C
供电方式： 由AC 800M I/O机架总线供电
安装方式： AC 800M I/O机架插槽插入式安装
材质构成：
模块PCB： 多层FR-4环氧板，表面涂覆防护涂层
通信芯片： 专用UART芯片（如16C550或同等型号）
电平转换芯片： MAX485/MAX232或同等芯片（RS-485/RS-232电平转换）
连接器： DB-9型D-Sub连接器，金属屏蔽壳
外壳： 阻燃ABS工程塑料
结构特征：
外形尺寸： 标准AC 800M模块尺寸
前面板： 设有TX/RX通信状态LED（绿色闪烁表示数据传输中）、故障LED（红色）
通信接口： DB-9型接口，引脚定义符合标准RS-232/RS-485定义
机架接口： 背部金手指与AC 800M机架背板连接
拨码/跳线： 设有通信参数设置跳线（波特率、数据位、校验等）
工作原理：
SC520模块插入AC 800M机架后，通过内部总线与控制器CPU连接。当控制器程序中调用串行通信功能块时，CPU将待发送的数据写入模块的发送缓冲区，模块的UART芯片将数据按设定的通信参数（波特率、数据位、校验等）通过RS-232或RS-485接口发送出去。接收时，外部设备发送的数据经接口进入模块，UART芯片进行帧校验后将有效数据存入接收缓冲区，CPU读取缓冲区数据进行处理。整个过程由模块硬件独立完成，通信效率高且不占用CPU扫描时间。
功能特点：
多协议支持： 支持Modbus RTU、ABB proprietary、DF1等多种主流协议
灵活配置： 通信参数（波特率、数据位、校验、停止位）可通过软件或跳线设置
双接口： 同时提供RS-232和RS-485接口，适应不同设备连接需求
主从模式： 支持Modbus主站和从站两种工作模式
透明传输： 支持透明传输模式，适用于非标准协议的数据透传
中断驱动： 支持接收中断，数据到达时立即通知CPU处理
完善诊断： 通信错误（帧错误、溢出错误、校验错误等）均有详细诊断信息
安装要求：
机架安装： 插入AC 800M I/O机架任意空闲插槽
通信线缆： RS-232使用屏蔽电缆（最长15米），RS-485使用屏蔽双绞线（最长1200米）
终端电阻： RS-485网络末端需加装120Ω终端电阻
接地： RS-485电缆屏蔽层单端接地
站地址： Modbus从站模式下需设置唯一站地址（1至247）
使用注意事项：
通信参数匹配： 模块与外部设备的通信参数（波特率、数据位、校验、停止位）必须完全一致
防雷保护： RS-485接口在室外使用时应加装浪涌保护器
避免环路： RS-485网络中不得出现通信环路，否则将导致通信失败
定期检查： 定期查看通信LED状态和错误计数器
应用场景：
AC 800M控制器与ABB变频器的Modbus通信、控制器与第三方PLC的数据交换、控制器与智能电表的电量采集、控制器与HMI的串行通信、控制器与上位机的数据上传等。
