描述

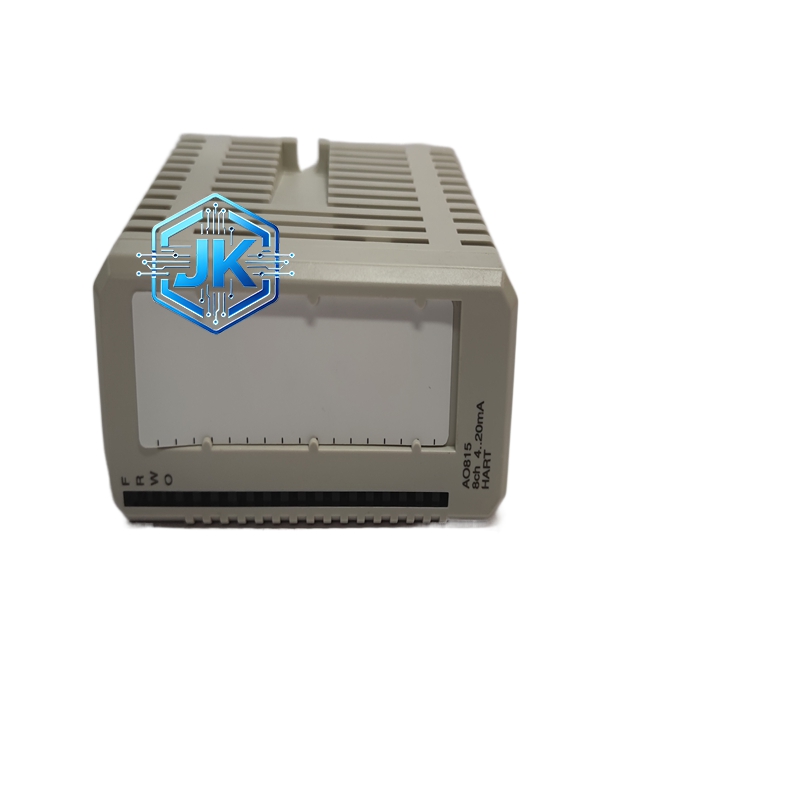

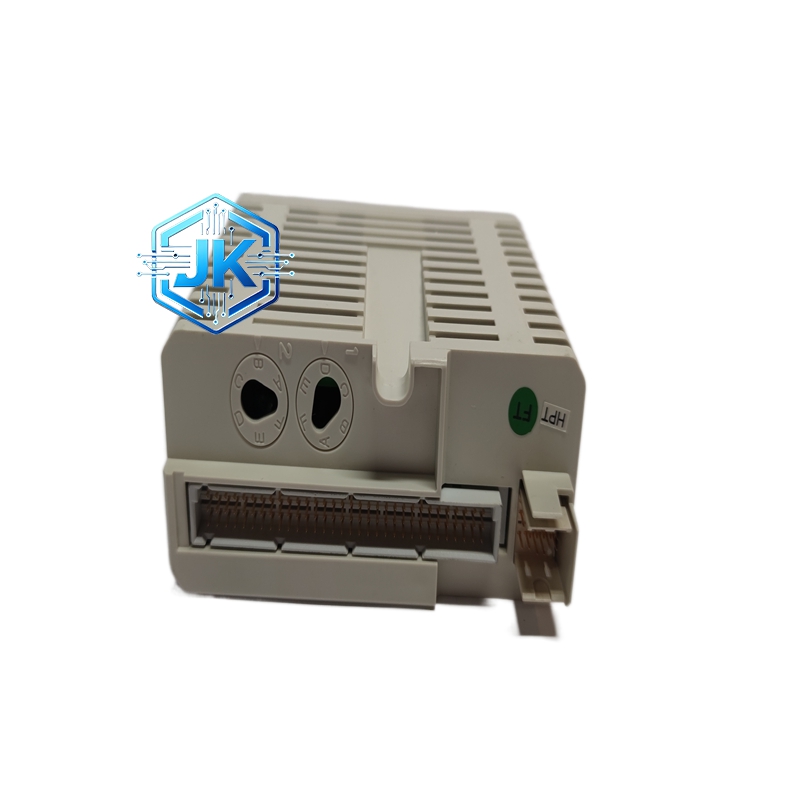

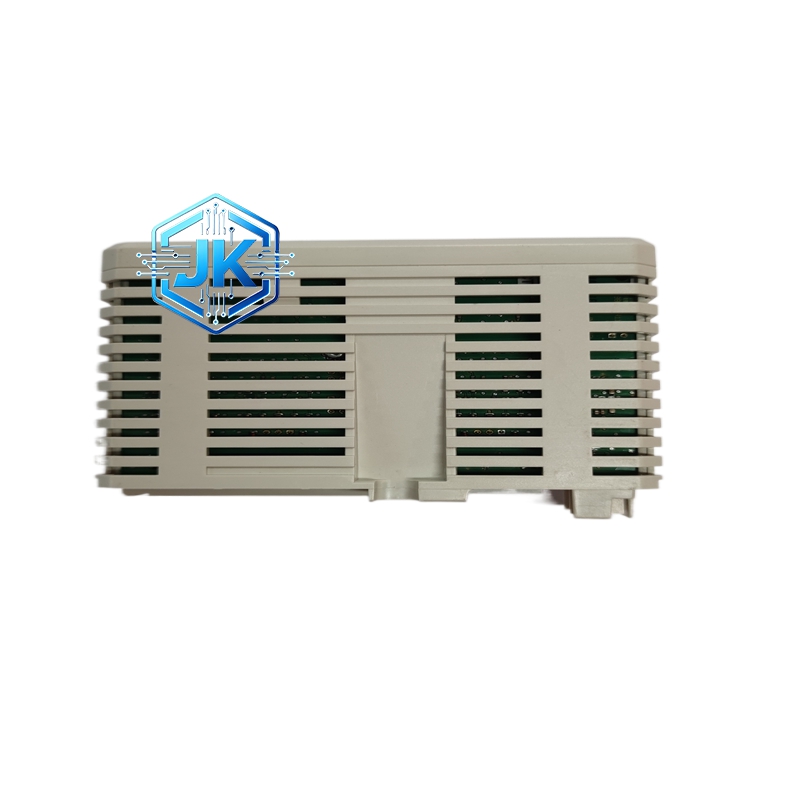

ABB S800 I/O 系列 8 通道 HART 智能模拟量输出模块
- 技术规格
- 通道配置：8 路组隔离模拟量输出通道，单通道独立控制
- 输出信号：4-20mA DC（标准工业信号）
- 分辨率：12 位高精度数模转换
- 精度：±0.1% FS（25℃），全温区 ±0.15% FS
- 负载能力：电流输出最大 750Ω，支持长距离传输
- 通信协议：HART7.0，点对点双向通信，支持 4 个辅助变量传输
- 响应时间：≤10ms，满足常规闭环控制需求
- 电气隔离：500V AC 组间隔离，有效阻断通道串扰
- 功耗：≤1W，超低功耗设计
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：96mm×96mm×35mm
- 重量：约 0.23kg
- 功能特点
- HART 双向通信：远程配置智能执行器参数、读取故障代码、运行状态、校准数据，无需现场拆机
- 完善输出保护：输出短路、开路自动检测，故障自动限流，保护模块与后端执行设备
- 工业级抗干扰：通过 EMC 认证，抗电磁干扰、电压波动，适配变频器密集的强干扰环境
- 低功耗稳定运行：≤1W 功耗，长期连续工作无发热漂移，节能可靠
- 软件参数配置：量程、输出上下限、故障模式可通过系统软件统一设置，无需硬件拨码
- 热插拔支持：在线更换模块不中断系统运行，降低运维停机成本
- 性能参数
- 线性误差：≤±0.05% FS
- 重复性：≤±0.02% FS
- 温漂系数：≤50ppm/℃
- 输出纹波：≤10mV
- 绝缘电阻：≥10MΩ（500V DC）
- 材质构成
- 外壳：阻燃 ABS 工程塑料，抗老化、耐冲击
- PCB 板：高阻燃玻纤板，表面镀锡抗氧化
- 接线端子：铜合金镀金，导电性能优异、防氧化
- 内部元件：工业级芯片、固态电容、精密电阻，耐高温、长寿命
- 结构特征
- 紧凑型设计：96mm×96mm×35mm，节省机柜空间
- 模块化结构：独立通道设计，组间隔离，维护便捷
- 可拆卸端子：插拔式接线端子，接线规整、检修方便
- 导轨安装：标准 DIN 导轨适配，安装牢固、拆卸快速
- 工作原理：接收控制系统数字信号，经 12 位 DAC 转换为 4-20mA 模拟量输出；同时通过 HART 调制解调模块，在模拟信号上叠加数字信号，实现与智能执行器的双向通信；内置保护电路实时监测输出状态，异常时自动限流或切断输出，保障系统安全。
- 优势亮点：兼具标准模拟输出与 HART 智能通信，实现执行器数字化管理；高精度、低漂移、强抗干扰，适配严苛工况；完善保护机制，可靠性高；低功耗、热插拔，运维便捷。
- 适用行业：石油化工、天然气输送、环保工程、精细化工、制药工业、冶金工业、水处理行业
- 安装要求：标准 DIN 导轨安装，垂直放置；环境温度 – 20℃~+60℃，无凝露、无腐蚀性气体；远离强电磁干扰源（变频器、电机）；接线采用屏蔽双绞线，屏蔽层单端接地
- 使用注意事项：严禁超负载运行（≤750Ω）；避免频繁通断电源；定期检查接线端子紧固性；HART 通信需配套 HART 上位机软件；模块故障需断电更换，禁止带电插拔（热插拔除外）
