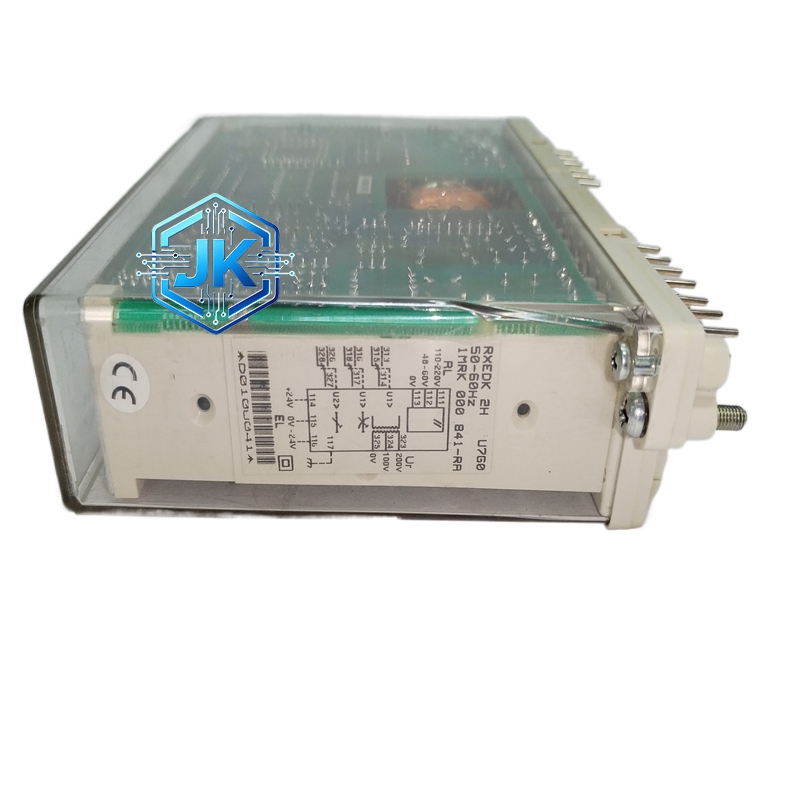

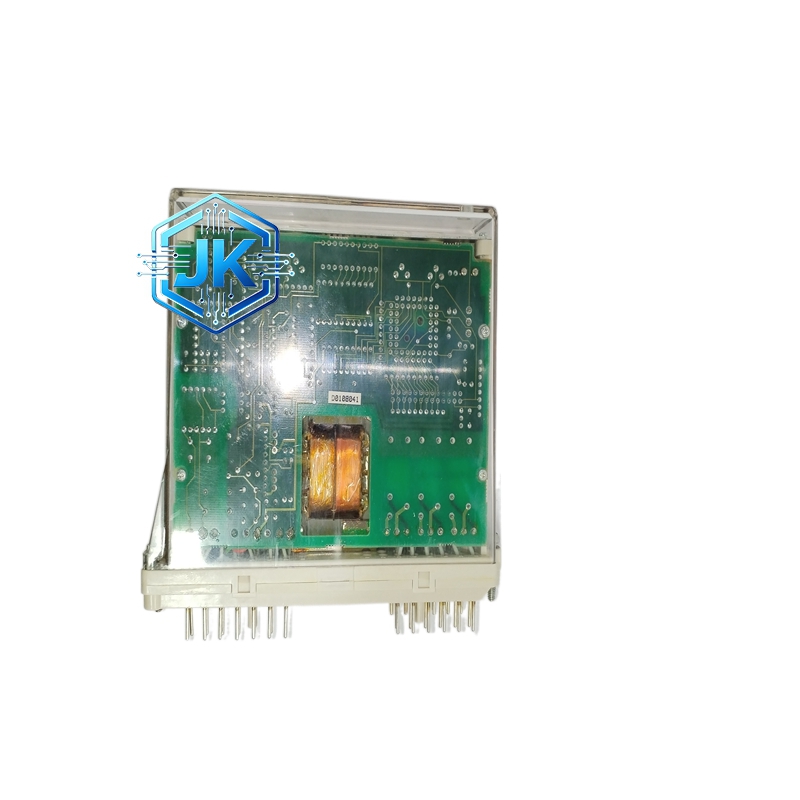

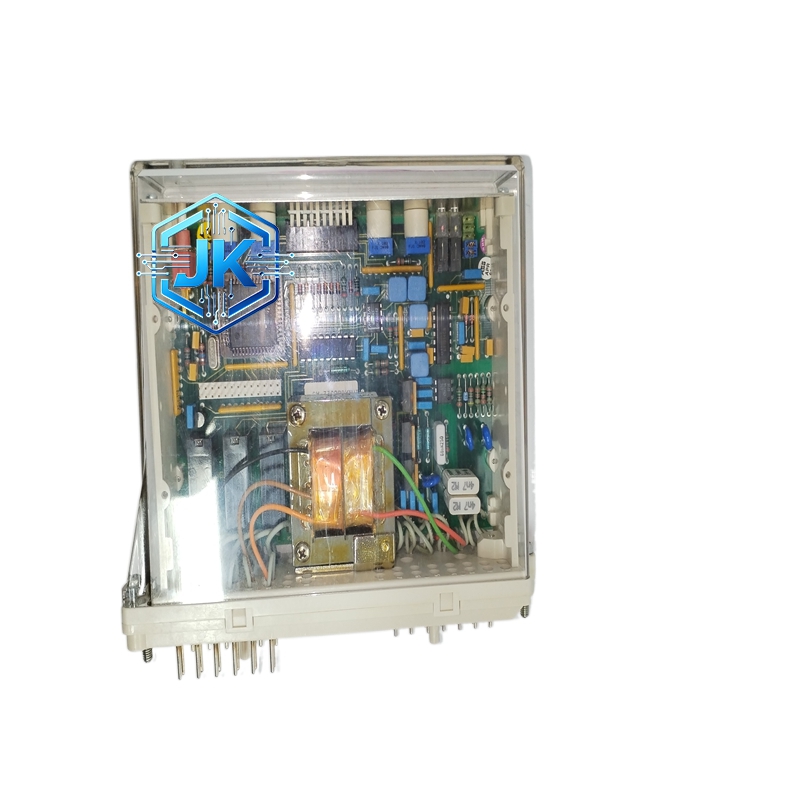

描述
ABB RXEDK 继电器输出数字量输出模块
技术规格：
- 通道数量： 8路继电器输出
- 输出类型： SPDT（单刀双掷）机械继电器
- 触点容量： 2 A @ 250 V AC / 2 A @ 30 V DC（阻性负载）
- 触点寿命： 大于100000次（额定负载下）
- 响应时间： 小于10毫秒（吸合），小于5毫秒（释放）
- 隔离方式： 通道间隔离，通道与逻辑侧隔离
- 隔离电压： 500 V DC（通道间），500 V DC（通道与逻辑侧）
- 输出电压： 触点输出，无源
- 工作电压： 24 V DC（由I/O总线供电）
- 功耗： 约4 W（所有继电器吸合时）
- 安装方式： DIN导轨安装（35毫米标准导轨）
- 防护等级： IP20
- 环境温度： 0℃至+55℃
功能特点：
- 8路独立继电器输出，每路触点容量2安培，可直接驱动电磁阀等负载
- SPDT触点形式，提供常开和常闭两组触点，接线灵活
- 通道间隔离，单路故障不影响其他通道
- 内置续流二极管，保护触点免受感性负载反向电动势的损害
- 模块自带LED指示灯，每个通道一个，实时显示输出状态
- 支持ABB Control Builder M的在线强制功能
- 支持输出状态的事件记录功能
性能参数：
- 最大切换频率： 1 Hz（连续工作）
- 绝缘电阻： 大于100 MΩ（500 V DC时）
- 介电强度： 1500 V AC，1分钟无击穿
- 接触电阻： 小于100毫欧（初始），小于200毫欧（寿命末期）
- 线圈电压： 24 V DC
- 平均无故障时间（MTBF）： 大于100000小时
材质构成：
- 外壳： 阻燃ABS工程塑料，UL94 V-0等级
- PCB板： FR-4环氧玻璃纤维板，Tg170等级，4层板设计
- 继电器： 欧姆龙（Omron）或TE Connectivity工业级继电器
- 续流二极管： 快速恢复二极管，反向耐压100 V
- 端子排： 黄铜镀镍，螺丝式接线端子
- LED指示灯： 高亮度红色LED（输出状态指示）
结构特征：
模块尺寸约为宽度40毫米、高度120毫米、深度80毫米。正面设有8个通道状态LED指示灯（红色）和2个系统状态LED指示灯。背部设有8组螺丝式接线端子（每通道3个端子：COM、NO、NC）和1个I/O总线连接器。继电器安装在模块内部，不可见。
工作原理：
主处理器通过I/O总线向RXEDK发送输出指令，指令数据经过解码后驱动对应通道的继电器线圈。线圈通电后触点吸合（常开触点闭合，常闭触点断开），线圈断电后触点释放（常开触点断开，常闭触点闭合）。触点的通断状态驱动现场执行机构动作。每个通道的响应时间小于10毫秒。
安装要求：
- 安装在标准35毫米DIN导轨上
- 感性负载（如电磁阀）需在负载两端并联续流二极管（模块内置但建议外部再加）
- 输出电缆使用屏蔽双绞线，屏蔽层单端接地
- 触点容量不可超过2安培，否则需加中间继电器
- 模块前后需预留至少15毫米的散热空间
- 安装环境温度0℃至+55℃
使用注意事项：
- 严禁输出端短路
- 感性负载必须加装续流保护，即使模块内置续流二极管
- 触点容量为阻性负载额定值，感性负载需降额使用（降至额定值的50%）
- LED指示灯亮表示继电器吸合，灭表示继电器释放
- 继电器寿命有限，需定期检查触点状态
- 更换模块前需在工程师站备份输出配置
适用行业：
- 制造业的电磁阀控制
- 电力行业的指示灯和报警器驱动
- 化工行业的阀门控制
- 楼宇自动化的风机和水泵启停控制
- 任何需要继电器触点输出的工业场合
