描述

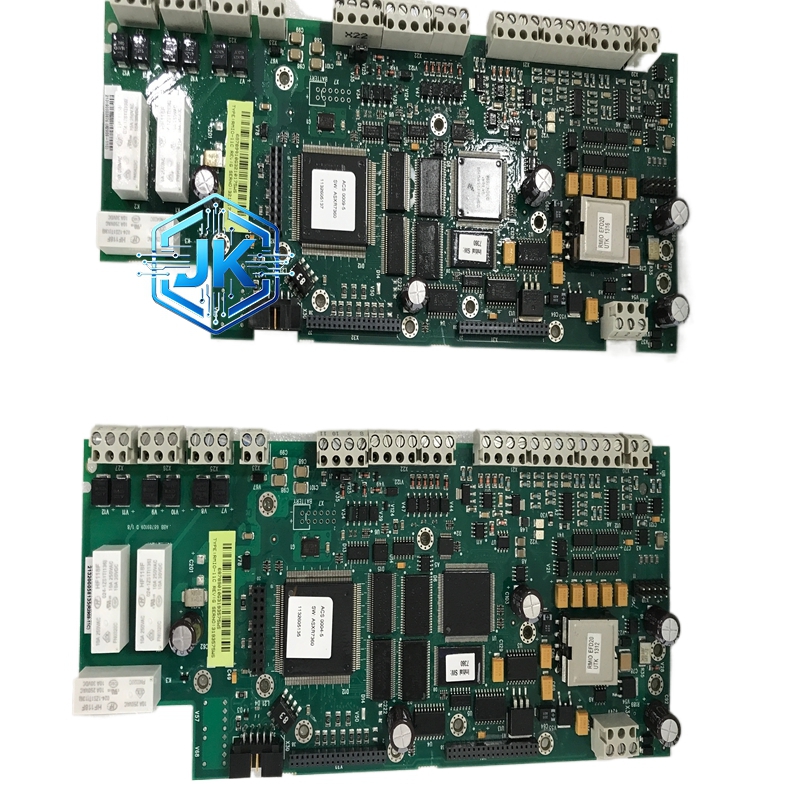

ABB RMIO-11C 远程I/O接口模块
技术规格：
- 通信总线： FIO（Fieldbus I/O）光纤总线
- 通信接口： 1个FDIO光纤端口 + 1个FCOM光纤端口
- 支持I/O站点数： 最多4个远程I/O站点
- 通信速率： 2.5 Mbps
- 光纤类型： 多模光纤，62.5/125 μm
- 传输距离： 最远2000米（多模光纤）
- 工作电压： 24 V DC
- 功耗： 约3.5 W
- 安装方式： DIN导轨安装（35毫米标准导轨）
- 防护等级： IP20（正面）/ IP40（带外壳时）
- 环境温度： 0℃至+55℃
- 相对湿度： 5%至95%（无凝露）
功能特点：
- 作为FIO总线主站接口，管理最多4个远程I/O站点的通信
- 支持热插拔更换，更换过程不影响其他I/O站点的正常运行
- 内置光信号检测和故障诊断功能，光纤通信中断时自动报警
- 模块自带LED状态指示灯，实时显示电源、运行、通信状态
- 支持ABB标准I/O模块的全部配置和诊断功能
- 内置看门狗定时器，通信超时自动复位
性能参数：
- 最大I/O刷新周期： 10 ms
- 支持最大I/O点数： 每个站点最多128点（视具体I/O模块配置而定）
- 数据传输延迟： 小于2 ms（站点间）
- 平均无故障时间（MTBF）： 大于100000小时
- 抗电磁干扰等级： 符合IEC 61000-6-2工业级标准
材质构成：
- 外壳： 阻燃ABS工程塑料，UL94 V-0等级
- PCB板： FR-4环氧玻璃纤维板，Tg170等级，4层板设计
- 光纤接口： ST型陶瓷插芯，符合IEC 61754标准
- 连接器： 镀金触点，耐插拔次数大于1000次
- 散热片： 铝合金挤压型材，自然散热
结构特征：
模块采用紧凑型设计，尺寸约为宽度40毫米、高度120毫米、深度80毫米。正面设有4个LED状态指示灯（电源绿、运行绿、通信黄、故障红）。背部设有2个ST型光纤接口（FDIO和FCOM各一个）以及1个电源接线端子排。模块顶部和底部设有DIN导轨卡扣。整体结构简洁，无活动部件。
工作原理：
RMIO-11C上电后首先进行自检，然后通过FCOM光纤端口与主处理器建立通信连接。主处理器周期性地向RMIO-11C发送I/O读取命令，RMIO-11C将命令通过FDIO光纤端口分发至各远程I/O站点。远程I/O站将采集到的现场数据通过光纤回传至RMIO-11C，RMIO-11C汇总后通过FCOM端口送回主处理器。整个通信过程采用主从轮询机制，确保数据传输的确定性和实时性。
安装要求：
- 安装在标准35毫米DIN导轨上，确保导轨接地良好
- 光纤电缆使用ABB原装多模光纤跳线，弯曲半径不小于30毫米
- 模块与光纤连接器之间需使用专用防尘帽保护
- 模块前后需预留至少15毫米的散热空间
- 安装环境需避免强电磁干扰源（如大功率变频器、电焊机等）
- 交流电源和信号电缆需分开走线，间距大于100毫米
使用注意事项：
- 更换模块前必须在工程师站完成系统配置备份
- 严禁在通电状态下插拔光纤接头
- 光纤接头端面需定期使用专用清洁工具清洁
- 模块故障时LED指示灯会显示红色，需根据指示灯状态判断故障类型
- 远程I/O站点数量超过2个时需注意通信负载，避免刷新周期过长
- 定期检查光纤连接的紧固状态，防止松动导致通信中断
适用行业：
- 火力发电厂的分布式I/O系统
- 化工装置的现场I/O采集
- 冶金行业的过程控制
- 造纸和水处理行业的远程信号采集
- 任何需要将I/O站点远离控制器布置的工业场合
