描述

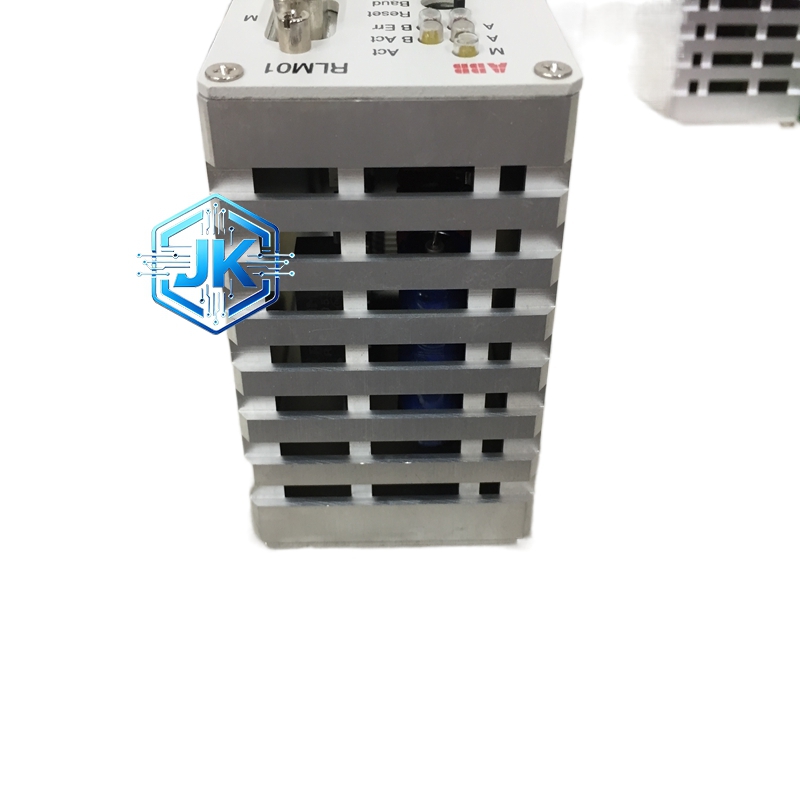

ABB RLM0 基础型逻辑控制模块
技术规格：
- 模块类型： 基础型逻辑控制模块
- 通信方式： FIO光纤总线
- 逻辑输入： 8路（24 V DC，光电隔离）
- 逻辑输出： 8路（继电器输出，250 V AC/30 V DC，2 A）
- 通信接口： 1个FIO光纤接口（双ST型）
- 编程方式： 梯形图（LD）、功能块图（FBD）
- 工作电压： 24 V DC
- 功耗： 小于3 W
- 防护等级： IP20
- 安装方式： DIN导轨安装（35毫米标准导轨）
- 逻辑运算周期： 最快20毫秒
功能特点：
- 8路DI和8路DO，满足简单逻辑控制需求
- 支持梯形图和功能块图两种编程语言
- 逻辑运算在模块本地执行
- 光电隔离设计
- FIO光纤通信
- 支持热插拔更换
- 内置LED指示灯
性能参数：
- 逻辑扫描周期： 最快20毫秒
- DI响应时间： 小于5毫秒
- DO响应时间： 小于10毫秒
- 通信周期： 最快2毫秒
- 平均无故障时间（MTBF）： 大于90000小时
- 工作温度： -10℃至+60℃
材质构成：
- 外壳： 阻燃ABS工程塑料，UL94 V-0等级
- PCB板： FR-4环氧玻璃纤维板，4层板设计
- 光纤接口： 陶瓷插芯
- 继电器： OMRON或同等品质继电器
- 端子： 黄铜镀镍
结构特征：
模块尺寸约为宽度40毫米、高度100毫米、深度80毫米。正面设有16个LED指示灯。背部设有1个双ST型光纤接口和一个24 V DC电源接线端子。体积比RLM01更小巧。
工作原理：
与RLM01相同，RLM0接收主控制器下发的逻辑任务，在本地CPU中执行逻辑运算，结果驱动输出继电器并回传至主控制器。
优势亮点：
- 8路DI+8路DO配置，适合简单逻辑控制
- 体积小巧，节省柜内空间
- 价格经济，性价比高
- 编程简单，易于维护
适用行业：
- AC 800M系统的简单逻辑控制
- 小型联锁和顺序控制
- 泵组、风机的启停控制
- 各类I/O点数需求较少的逻辑控制场合
型号系列：
属于ABB RLM系列，RLM0为基础型8DI+8DO配置版本。
安装要求：
- 安装在DIN导轨上
- 光纤电缆使用ABB原装跳线
- 模块需单独供电
- 前后需预留至少15毫米的散热空间
使用注意事项：
- 逻辑程序需在Control Builder M中编写并下载
- 继电器输出每路需独立接入负载
- 上电前需确认所有接线正确
- 定期检查继电器触点状态
