描述

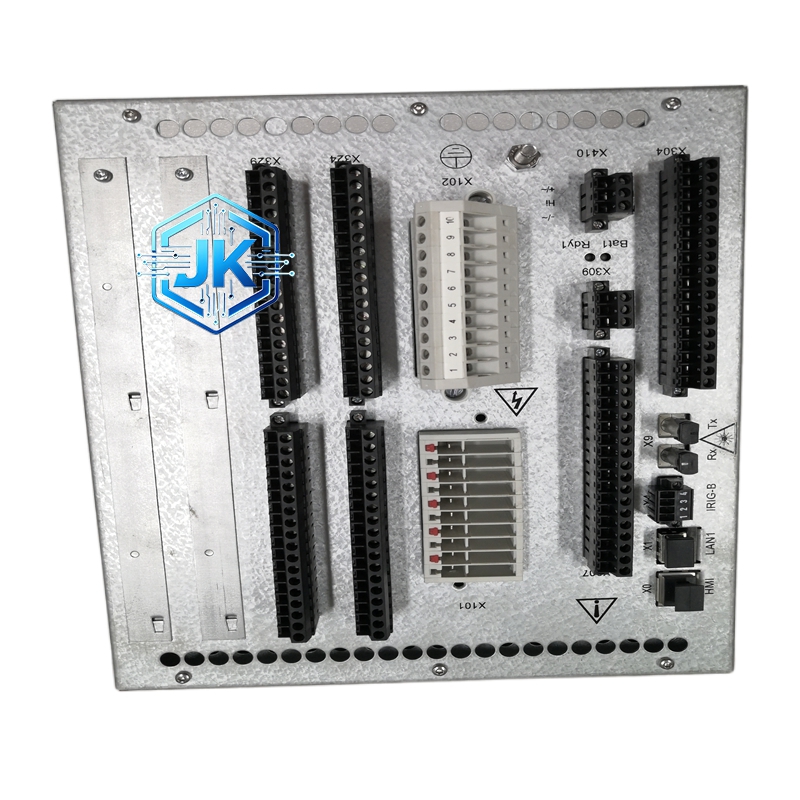

ABB RET650 馈线保护继电器
技术规格：
额定电流：5A 或 1A（通过外部 CT 接入）。
额定电压：100V 或 110V（辅助电源），100/√3 V（电压输入）。
测量精度：电流和电压测量精度优于 0.5%，有功功率和无功功率精度优于 1%。
保护功能：三段式过流保护（I>>, I>, I<）、零序过流保护、过压/欠压保护、频率保护、重合闸。
输出接点：4 组常开 + 2 组常闭转换触点（可编程）。
通信接口：RS-485 接口，支持 Modbus RTU 协议；可选配光纤接口。
功能特点：
全面的保护功能：覆盖所有常见的馈线故障类型，包括相间短路、接地故障、过负荷等。
精确的故障录波：内置故障录波功能，可记录故障前后的电流电压波形，便于事故分析。
可编程逻辑：支持简单的逻辑编程，用户可自定义保护曲线和联锁条件。
远程通信：通过 RS-485 或光纤将数据上传至 SCADA 系统，实现远程监控。
事件记录：存储最近 64 次故障事件和 256 次操作事件。
性能参数：
动作时间：过流保护动作时间小于 30ms（速断段），定时限段可设 0 至 60 秒。
返回系数：0.95 至 0.98（过流保护）。
整定范围：电流整定范围 0.1In 至 20In，时间整定范围 0 至 60 秒。
工作温度：-25℃ 至 +70℃。
功耗：辅助电源功耗小于 4VA。
材质构成：
外壳：高强度阻燃 ABS 塑料，抗冲击。
前面板：透明 PC 材质，带有防眩光处理。
端子：螺钉式压接端子，适合 1.5 至 6mm² 导线。
内部电路板：涂覆三防漆（防潮、防霉、防盐雾）。
结构特征：
标准 1/2 DIN 尺寸（96mm x 96mm），适合嵌入开关柜仪表门。
前面板带有大尺寸 LCD 显示屏和全按键操作界面。
底部设有接线端子排，输入输出分开排列。
背部设有通信接口和电源接口。
工作原理：
RET650 通过外部 CT 和 PT 采集三相电流和电压信号，经内部高精度 A/D 转换器采样后，CPU 对数据进行傅里叶变换，计算出有效值、功率、频率等参数。保护算法将实时数据与用户设定的定值进行比较，一旦判断为故障且持续时间超过整定值，CPU 驱动内部出口继电器动作，接通跳闸回路，使断路器分闸。
安装要求：
必须垂直安装在开关柜仪表门上，倾斜角度不超过 5 度。
CT 和 PT 的极性必须严格按照接线图连接，接反会导致保护误动或拒动。
辅助电源必须可靠，失电将导致保护功能完全丧失。
通信电缆应使用屏蔽双绞线，屏蔽层单端接地。
使用注意事项：
定值修改必须使用专用密码，防止未授权人员误改。
首次投运前必须进行完整的传动试验，验证每一项保护功能。
每半年应校验一次 CT 的变比和精度。
严禁在带电状态下拔插通信电缆或更换模块。
