描述

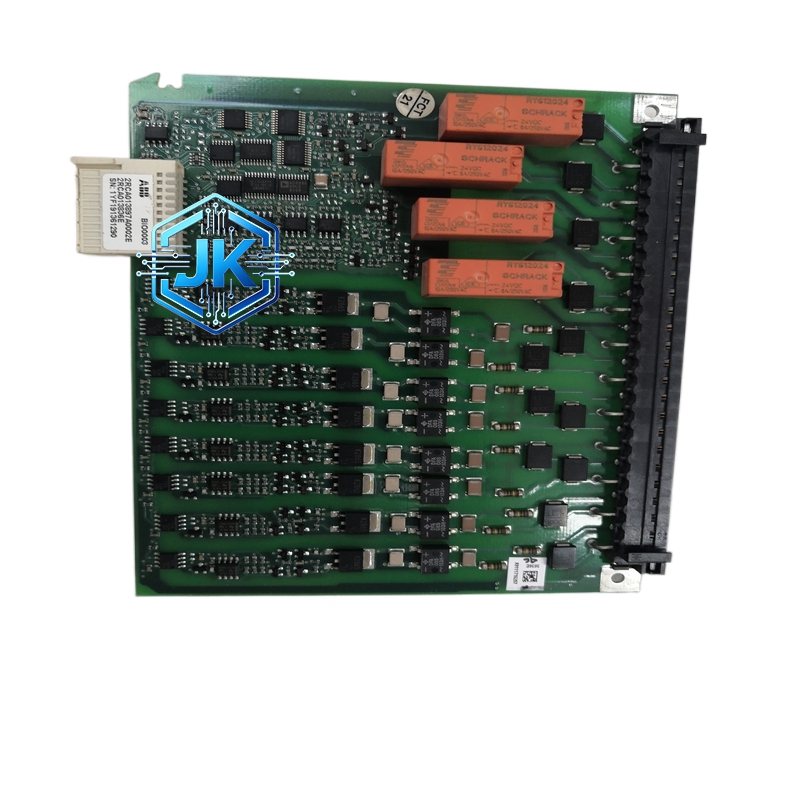

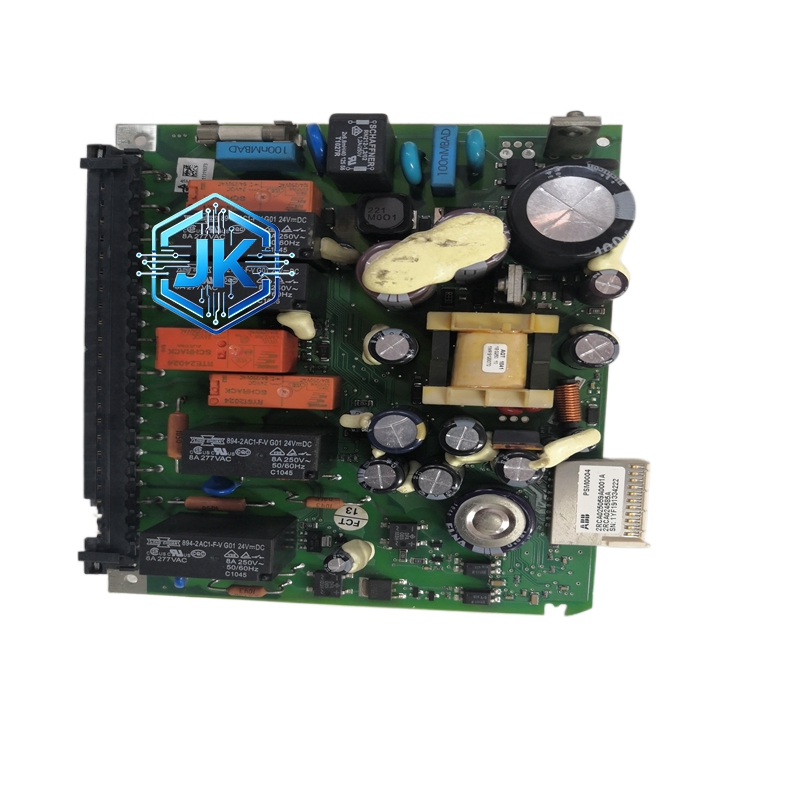

ABB REF615D 备用电源自动投入装置（备用电源自投）
技术规格：
额定电压：辅助电源 AC/DC 110V / 220V。
输入信号：电压输入（检测母线有压/无压）、电流输入（检测线路有流/无流）、断路器位置（TWJ/HWJ 接点）。
输出接点：4 组可编程输出继电器（用于合备用、跳工作、告警等）。
备自投方式：进线备投、母联备投、变压器备投，支持多种逻辑组合。
通信：RS-485 接口，支持 Modbus RTU 协议。
事件记录：> 200 条 SOE。
动作时间：合闸命令发出后 < 100ms（继电器出口动作时间）。
功能特点：
多方式备自投：支持进线备投、母联备投、分段备投等多种方式，通过软件设置灵活切换。
智能检测：支持电压检测（母线无压 + 备用有压）和电流检测（工作无流 + 备用有流）两种启动判据，提高动作可靠性。
延时可调：充电时间（等待工作电源恢复的时间）和合闸延时均可独立设置，范围 0.1 至 99.9s。
后加速保护：备用电源投入后，若故障仍存在，立即加速跳闸，不再等待延时。
手动/自动切换：支持自动备自投和手动切换两种模式，手动模式下操作员可通过面板或远方指令进行切换。
性能参数：
充电时间：0.1 至 99.9s 可调。
合闸延时：0.1 至 5s 可调。
动作成功率：> 99.9%。
功耗：< 5W。
工作温度：-25℃ 至 +70℃。
MTBF：> 80,000 小时。
材质构成：
外壳：阻燃 PC+ABS 塑料外壳。
前面板：透明 PC 保护窗。
端子：铜合金镀镍端子。
内部：标准 PCB 板，涂覆三防漆。
结构特征：
标准 1/4 DIN 尺寸，适合安装在开关柜仪表门上。
前面板设有 LED 指示灯（电源、充电、动作、告警）和操作按键。
背部设有 DIN 导轨卡扣和接线端子。
工作原理：
REF615D 实时监测工作电源和备用电源的电压、电流及断路器状态。当检测到工作电源失压（或工作回路无流）且备用电源有压（或备用回路有流）时，经过设定的充电延时后，若工作电源仍未恢复，继电器发出合备用断路器的命令，同时跳开工作断路器。如果备用电源投入后故障仍存在（如备用电源合闸后检测到故障电流），继电器立即加速跳开备用断路器，防止故障扩大。
安装要求：
电压输入线和电流输入线必须分别接入对应的端子，不可混接。
断路器位置接点（TWJ/HWJ）必须使用强电回路的辅助接点，不可使用弱电信号。
辅助电源必须在装置上电后才能接入输入信号，防止上电冲击。
安装位置应便于运行人员观察面板指示灯。
使用注意事项：
备自投装置动作后，应立即检查工作电源失电原因，确认故障排除后方可恢复工作电源供电。
充电延时的设置应大于备用电源断路器的合闸时间，防止同时合闸。
定期通过面板指示灯和通信接口检查装置的自检状态。
修改备自投逻辑和定值时需输入密码，防止误操作。
