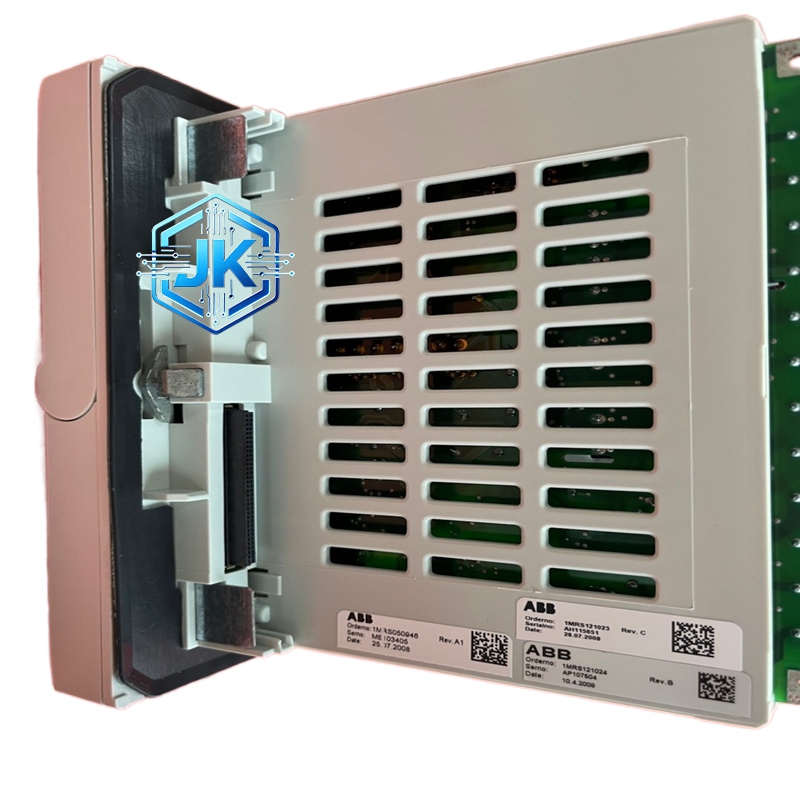

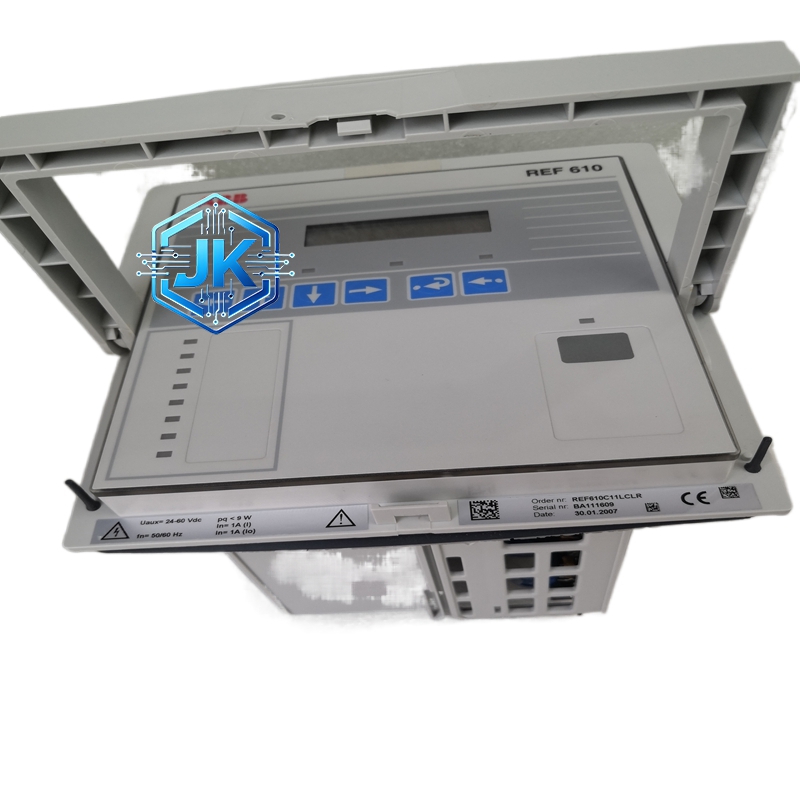

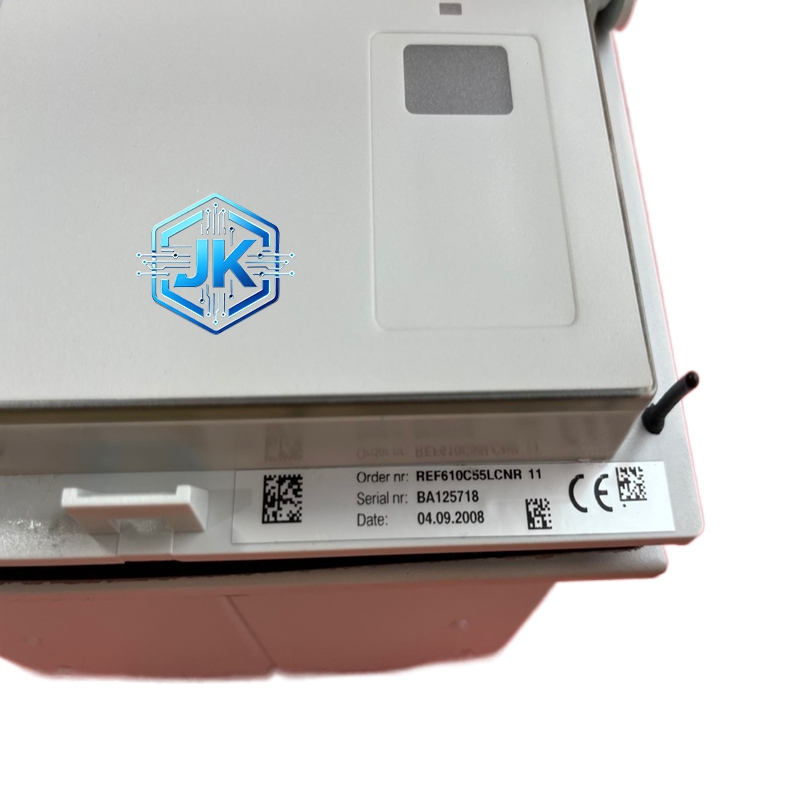

ABB REF610C11LCLR 线路保护控制装置（L配置版本）
技术规格：
- 额定电流： 1 A或5 A（可选）
- 额定电压： 110 V（线电压）
- 测量精度： 电流0.2级，电压0.5级，功率0.5级
- 距离保护： 三段式距离保护（Z1、Z2、Z3），四边形特性
- 过流保护： 三段式定时限/反时限过流保护（I1、I2、I3）
- 接地保护： 零序过流保护、零序方向过流保护
- 自动重合闸： 单相重合闸、三相重合闸、检同期、检无压
- 通信接口： 1个以太网端口（10/100 Mbps）+ 1个RS485串口
- 二进制输入： 6路（可编程，比标准版少2路）
- 二进制输出： 3路（可编程，比标准版少1路）
- 工作电压： 110 V DC/AC或220 V DC/AC（宽范围）
- 功耗： 小于12 W（典型值，比标准版低）
- 防护等级： IP50（前面板）
- 安装方式： 盘面安装或DIN导轨安装
功能特点：
- 纯线路保护配置，专注于距离保护和过流保护，无冗余功能块
- 功耗低于标准版，发热量更小，适合密闭机柜安装
- 精简的I/O配置，降低了接线复杂度和成本
- 支持IEC 61850通信协议
- 内置故障录波功能，采样率4000 Hz
- 支持远方和就地整定
- 具备完善的自检和告警功能
性能参数：
- 距离保护动作时间： 小于30毫秒（Z1段）
- 过流保护动作时间： 小于40毫秒（I1段）
- 功耗： 12 W（比标准版低约20%）
- 平均无故障时间（MTBF）： 大于100000小时
- 整机重量： 约2.0千克（比标准版轻约0.2千克）
材质构成：
- 外壳： 压铸铝合金，表面粉末喷涂
- 前面板： 防眩光处理的钢化玻璃+铝合金边框
- 端子排： 黄铜镀银
- PCB板： 6层高TG FR-4板材（Tg180）
- 液晶屏： 128×128像素背光LCD
结构特征：
与C11HCNN01尺寸基本一致，但由于I/O端子减少，背面端子排布局更加简洁。正面操作面板和液晶屏与标准版完全相同。整体重量更轻，便于搬运和安装。
工作原理：
与C11HCNN01完全相同，但由于去除了变压器保护等非线路功能块，CPU的计算资源全部用于线路保护算法，保护计算周期更短，响应速度更快。
优势亮点：
- 高性价比： 去除了不需要的功能块，价格低于标准版
- 低功耗： 12 W的低功耗设计，适合无风扇密闭机柜
- 专注高效： 纯线路保护配置，保护计算资源利用率更高
- 简化接线： I/O端子减少，现场接线工作量降低
适用行业：
- 110kV至220kV输电线路的经济型保护方案
- 对成本敏感的配电网线路保护
- 新建变电站的线路保护（无需变压器保护功能时）
- 老旧线路保护的替换升级
型号系列：
属于ABB REF610系列，LCLR为线路专用精简配置版本。
安装要求：
- 与C11HCNN01安装要求基本相同
- 由于I/O端子减少，背面接线空间需求更小，预留60毫米即可
- 通信电缆和电源电缆需分开走线
使用注意事项：
- LCLR版本不具备变压器保护功能，如需增加需更换为标准版
- I/O端子数量少于标准版，扩展时需注意端子不足的问题
- 整定参数修改后需进行传动试验
- 定期使用ABB PCM600工具进行维护
