描述

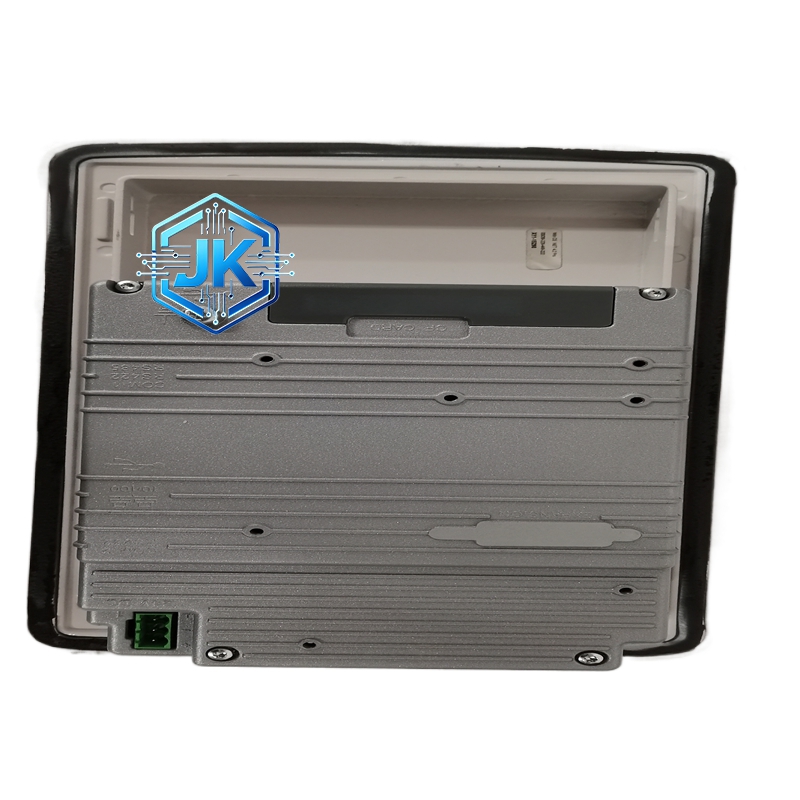

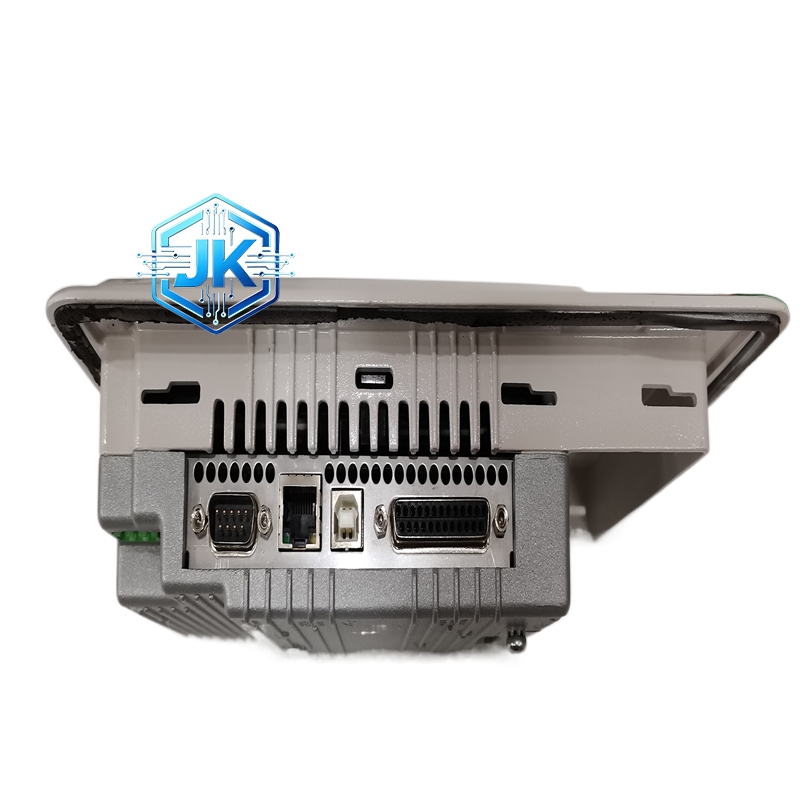

ABB PP836 AC800M 高端双核冗余处理器模块
技术规格：
处理器：双核 32 位 RISC，主频 400MHz（每核）
内存：Flash 64MB，RAM 256MB
模拟量输入：32 通道 16 位 ADC
模拟量输出：16 通道 16 位 DAC
数字量输入：64 路干接点
数字量输出：32 路继电器触点
通信接口：4 路 RS-485，4 路以太网（10/100/1000Mbps）
扫描周期：最快 5ms
冗余切换时间：小于 50ms（零数据丢失）
供电：DC 24V，IM 总线供电
功能特点：
双核冗余，零切换时间
32 路 AI 和 16 路 AO，I/O 能力是 PP826 的 4 倍
4 路以太网，支持多网络冗余
4 路 RS-485，可同时连接 4 个不同网络
内置完整的 ACR 算法库和安全功能库
支持热备在线更换（更换时不影响运行）
内置事件记录功能，可存储 256 条故障记录
前面板设有 10 英寸彩色触摸屏
支持远程诊断、远程编程、远程固件升级
应用场景：
大型火电厂（600MW 以上）的主控制器
大型核电机组的 DCS 控制器
大型化工联合装置的核心控制系统
大型冶金项目的过程控制
任何需要最高可靠性和最强运算能力的项目
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 200,000 小时
EMC 等级：IEC 61000-6-4 工业级
防护等级：IP54（前面板）
材质构成：
外壳为铸铝合金，表面粉末喷涂（比 PP826/PP835 更坚固）
内部电路板为 8 层 FR-4 玻纤板，沉金工艺
连接器为 ABB 原装高可靠欧洲卡连接器
继电器为 OMRON 高可靠型，寿命大于 200,000 次
触摸屏为工业级电容式触摸屏，分辨率 800×600
接线端子为铜合金镀银（比 PP826 接触电阻更低）
结构特征：
标准 1/4 DIN 前面板尺寸（比欧洲卡更大）
前面板设有 10 英寸彩色触摸屏、6 个操作按键、16 个 LED 指示灯
底部为双排高密度欧洲卡连接器
背部为 6 排高密度接线端子
模块厚度 40mm（比标准模块厚）
工作原理：
主用 PP836 每 5ms 采样一次所有 I/O 数据，执行控制运算。同时，所有数据通过专用冗余同步总线实时传送给备用 PP836。备用 PP836 处于同步待命状态，不执行控制任务。当主用 PP836 故障时，备用 PP836 在 50ms 内接管所有控制任务，由于数据已完全同步，切换过程中不会丢失任何数据。4 路以太网支持多网络冗余，任何一路网络故障都不会影响通信。
安装要求：
必须安装在 AC800M 主控制机笼的最中央位置（冗余配对时两块相邻安装）
必须与同型号同批次的 PP836 配对使用
4 路以太网分别连接到 4 台不同的交换机（实现四重网络冗余）
交流输入侧安装 10A 微型断路器（MCB）
直流输出电缆使用红色（正极）和蓝色（负极）区分
接地端子可靠连接至机柜接地排，接地电阻小于 1Ω
模块与其他设备之间留有至少 100mm 散热空间
使用注意事项：
必须与同型号同批次的 PP836 配对使用，不可混用
冗余配对参数必须由 ABB 工程师设置
每半年进行一次冗余切换测试
每 2 年更换一次模块电池
触摸屏不可使用尖锐物体操作
不要在运行中拔插任何接线端子
满功率使用时环境温度不可超过 45°C
每 3 年更换一次模块（即使未动作）
