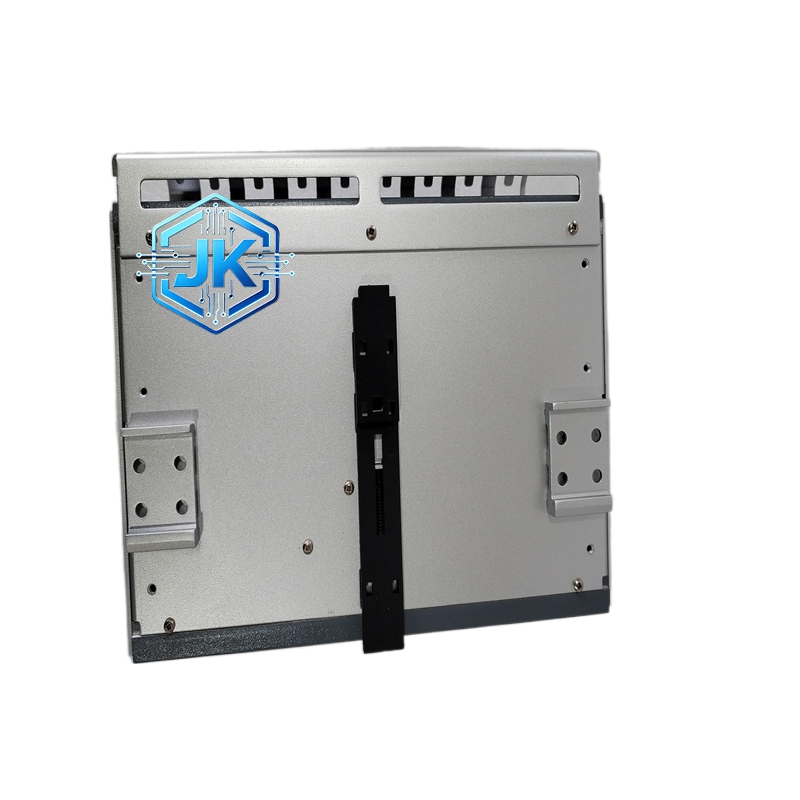

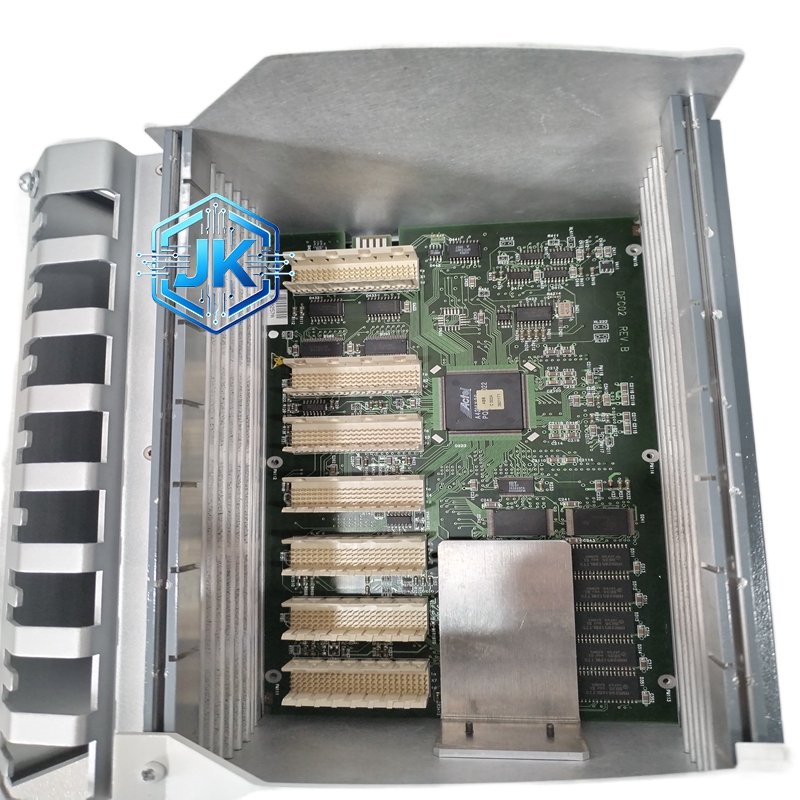

Name: ABB PM802F 多功能数字式保护继电器
Brand: simple

描述

ABB PM802F 多功能数字式保护继电器

技术规格：

产品型号： PM802F
额定电流： 1A / 5A（外部 CT 输入，可配置）
额定电压： 110V / 220V AC（辅助电源）
额定频率： 50Hz / 60Hz
电流测量精度： ±0.5%（Class 0.5）
电压测量精度： ±0.5%（Class 0.5）
保护功能数量： 48 个可编程保护功能
电流输入通道： 4 组（3 相 + 1 零序/备用）
电压输入通道： 3 组（三相电压）
数字输入： 8 路（可编程，干接点）
数字输出： 4 路（可编程继电器输出）
通信接口： RS-485（Modbus RTU）+ 前面板 RJ45 以太网接口
适用标准： IEC 60255、IEC 61850、IEEE C37.112

功能特点：

48 个可编程保护功能，覆盖过流、接地、过压、欠压、频率、功率方向、不平衡等全部常见保护需求
前面板带有 RJ45 以太网接口，支持直接连接笔记本电脑进行参数整定与调试（F 版本独有）
内置 故障录波器（Fault Recorder），可记录最近 64 次故障事件，含故障前/后波形
支持 四象限电能计量（正向/反向有功/无功电能）
内置 事件顺序记录（SOE） 功能，时间分辨率 1ms
支持 远程参数整定，通过 Modbus RTU 或以太网接口远程修改保护定值
前面板 LED 指示灯 + 液晶显示屏，支持现场参数查看与操作

性能参数：

过流保护动作时间： 0.01s ~ 30s（可调）
接地故障保护灵敏度： 2% ~ 100% Ie（可调）
过电压保护设定范围： 80% ~ 120% Un（可调）
欠电压保护设定范围： 60% ~ 100% Un（可调）
频率保护设定范围： 45Hz ~ 65Hz（可调）
动作时间： ≤ 30ms（速断保护）
返回时间： ≤ 20ms
工作温度： -25°C ~ +70°C
存储温度： -40°C ~ +85°C
相对湿度： 5% ~ 95%（无凝露）
防护等级：前面板 IP54（安装后 IP20）
抗震性能：符合 IEC 60255-21-1 抗震标准（Class 1）

材质构成：

外壳：阻燃聚碳酸酯（PC）+ ABS 合金，UL94 V-0
前面板：PMMA 透明视窗 + ABS 边框，耐刮擦
端子排：阻燃 PA66 + 黄铜镀镍，抗氧化
内部 PCB：4 层 FR-4 玻璃纤维环氧树脂板，三防漆涂覆
连接器：镀金弹簧触点，抗氧化、高可靠性
液晶屏：FSTN 液晶，白色背光

结构特征：

标准 1/4 DIN（96mm × 96mm） 面板安装尺寸
前面板带有 128×64 点阵液晶显示屏，可同时显示 4 行参数
底部端子排分为 3 组：电流输入（4 组）、电压输入（3 组）、数字 I/O（8+4 路）
顶部设有 RJ45 以太网接口 + RS-485 通信接口 + 辅助电源接口
前面板带有 4 个编程按键（↑↓←→）和 1 个确认键（ENTER）
安装深度：≤ 80mm

工作原理：
PM802F 通过外部 CT 和 PT 采集三相电流和电压信号，经内部 16 位 A/D 转换器采样后，由 32 位 DSP 处理器进行实时计算。DSP 根据用户整定的保护定值和保护曲线（标准反时限 SI、非常反时限 VI、极反时限 EI、定时限 DT 四种），判断是否满足动作条件。当检测到故障时，DSP 驱动出口继电器动作，切断断路器跳闸回路。故障录波器同步记录故障前后的电流电压波形，供事后分析。
