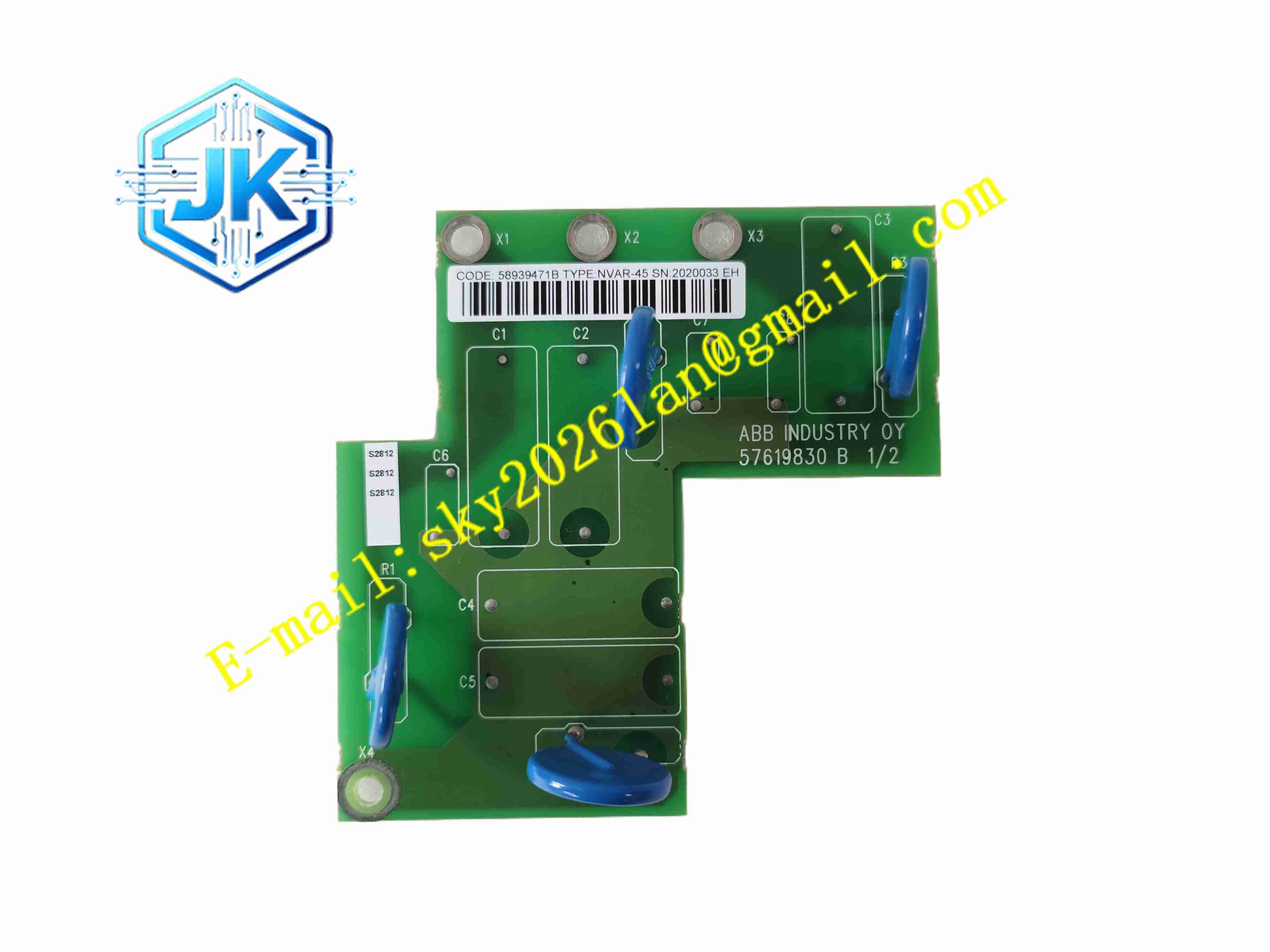

ABB NVAR-45
技术规格 板卡型号：NVAR-45 控制对象：同步发电机励磁系统 采集信号：发电机电压、电流、同步信号 控制算法：PID 电压闭环调节，无功调节，多种励磁限制功能 信号接口：模拟量采集输入，脉冲输出接口，数字开关量 I/O 供电：励磁机架 24VDC 控制电源 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装形式：控制柜机架插卡式板卡 防护等级：IP20，励磁控制柜内部使用 故障功能：过励限制、欠励限制、电压超限、硬件自检故障
功能特点 采集发电机机端电压、电流信号，执行机端电压 PID 闭环调节，稳定发电机输出电压。 实现发电机无功功率调节，支持恒电压、恒无功两种调节模式。 内置励磁限制保护逻辑，包含过励限制、欠励限制、定子电流限制、V/F 限制。 输出触发脉冲，控制励磁功率单元晶闸管导通角，调节励磁电流。 实时监测采集信号异常，信号断线、超量程故障报警。 板载 RAS 自诊断，持续监测板卡硬件、供电状态。 支持手动 / 自动励磁调节模式切换。 故障信号输出至机组保护系统，触发报警或联锁动作。 参数本地存储，断电之后励磁整定参数不会丢失。 前面板 LED 指示灯直观显示运行、故障、调节状态。
应用场景 水轮发电机励磁控制柜，汽轮发电机励磁调节系统，生物质电站同步发电机励磁系统，自备电厂发电机组励磁装置。
性能参数 电压闭环调节响应速度稳定，机端电压动态调节误差极小。 多种励磁限制保护动作阈值精准，保护逻辑动作可靠。 24 小时全年不间断连续运行，适配发电机组长期运行工况。 信号采集精度高，电压电流测量漂移低。 模式切换无扰动，手动自动切换时机组电压不发生大幅波动。 故障检测响应稳定，超限故障快速输出报警信号。
材质构成 PCB 基板：多层厚铜 FR4 玻纤环氧印制电路板，三防涂覆。 核心元器件：32 位 DSP 控制芯片、信号采样 ADC 芯片、脉冲输出驱动光耦、运算放大器、电源管理芯片、浪涌抑制器件。 前面板：黑色阻燃 ABS 塑料面板，LED 指示灯窗口。 背板连接器：镀金铜合金板边插头。 固定组件：塑料机械锁扣，不锈钢紧固螺丝。
结构特征 机架插卡式长方形 PCB 板，适配 ABB 励磁系统机架插槽。 前面板集成运行、故障、调节状态 LED 指示灯。 电路板划分为模拟信号采集区、DSP 运算控制区、脉冲输出驱动区、电源供电区。 强弱电回路分区布线，隔离高压同步采样信号与低压控制电路，降低电磁干扰。 侧边机械卡扣，插入插槽锁紧，抵御电站设备振动。 板载温度传感器监测核心芯片温升。
工作原理 24VDC 控制电源供给 NVAR-45 板卡，上电完成硬件自检。发电机 PT 电压、CT 电流信号经过隔离变换后接入板卡采集通道，ADC 芯片将模拟电压电流信号转换为数字量送入 DSP。DSP 执行电压闭环 PID 算法，对比发电机实际机端电压与设定电压，计算所需励磁输出，输出晶闸管触发脉冲，控制励磁功率单元，调节转子励磁电流，稳定机端电压。板卡同时实时计算机组无功、V/F 比值、励磁电流，执行过励、欠励等限制逻辑，一旦参数越限，自动限制励磁输出，保护发电机。板卡持续监测采样回路、硬件供电状态，检测到故障点亮故障指示灯，向机组监控系统输出报警信号。
安装要求 励磁控制柜整机断电，确认功率回路充分放电后，再拆装 NVAR-45 板卡。 对准机架插槽，平稳推入板卡，扣紧侧面机械锁扣。 电压电流采样线缆、脉冲输出线缆接入板卡端子，核对信号定义。 在励磁系统软件内配置发电机额定参数，整定 PID 调节参数与限制曲线。 励磁控制柜可靠接地，接地电阻满足电站规范。 电压电流采样屏蔽线缆单独敷设，远离励磁功率动力电缆。 机柜预留通风空间，保证板卡散热。 接线完成上电，空载测试电压调节功能，测试手动自动无扰切换。
使用注意事项 拆装板卡佩戴防静电手环，静电损坏 DSP 与 ADC 芯片。 采样回路为高压 PT/CT 二次回路，接线时做好安全防护。 禁止带电插拔信号端子，带电拔插会造成机组电压扰动。 定期检查端子紧固状态，电站振动会造成接线松动。 修改励磁调节参数前，备份全部励磁参数文件。 出现故障报警，优先检查 PT/CT 二次回路，再排查板卡硬件。 不可在超出额定温湿度环境运行板卡。
