描述

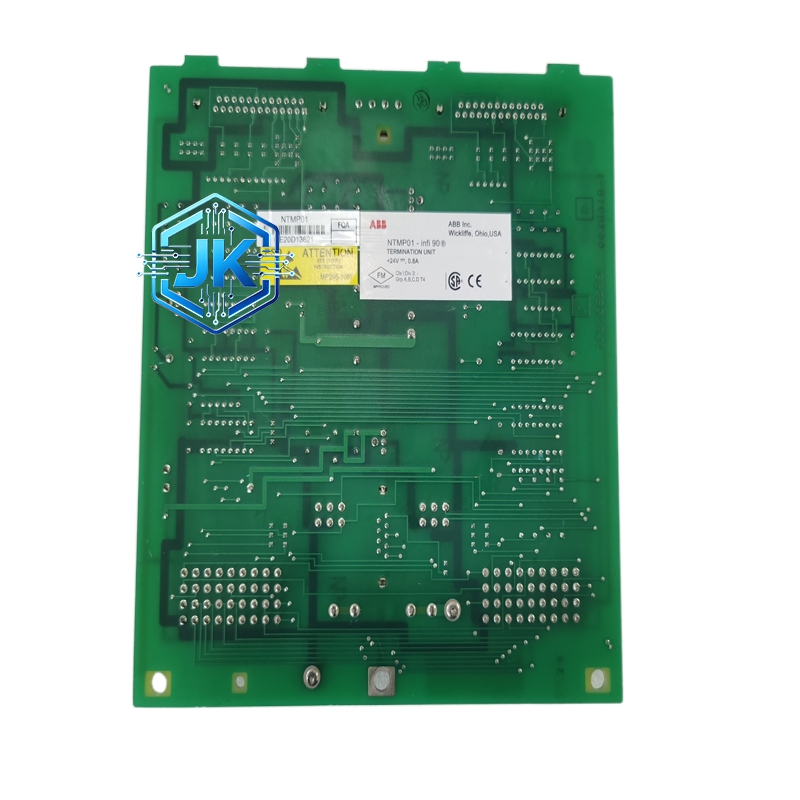

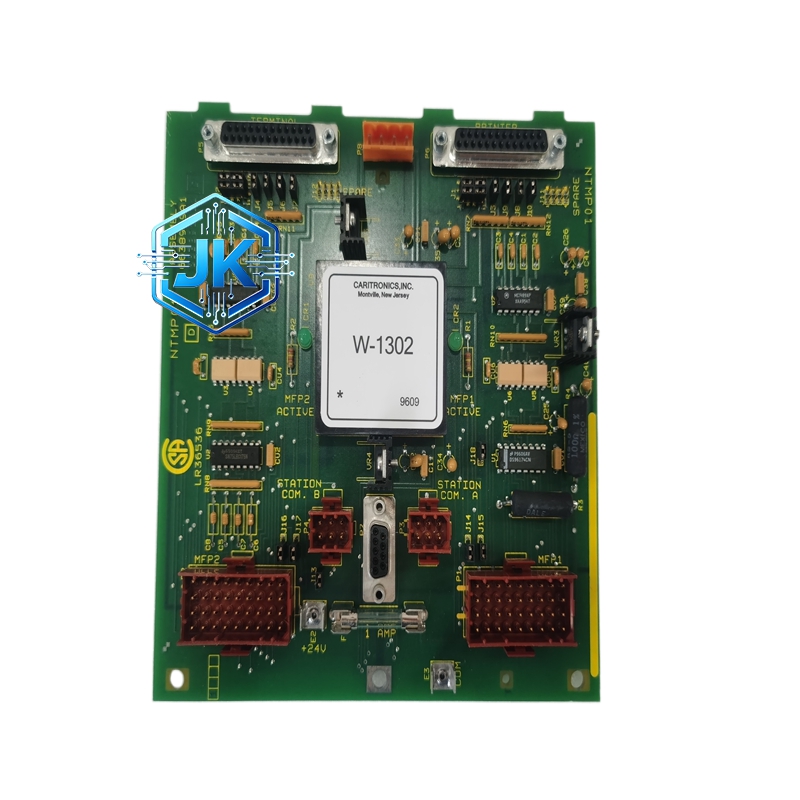

ABB NTMP01 路脉冲计数/能量计量模块
技术规格：
- 输入通道数：1 路脉冲输入
- 输入信号类型：干接点脉冲（无源）或 湿接点脉冲（0/24V DC）
- 脉冲频率：最高 50Hz（3000 脉冲/分钟）
- 计数器位数：32 位无符号整数（最大计数 4,294,967,295）
- 脉冲当量：可配置（如 1 脉冲 = 1 kWh / 1 脉冲 = 0.01 m³ 等）
- 供电方式：KNX 总线供电（21–30V DC）
- 静态功耗：≤ 150mW
- 安装方式：标准 35mm DIN 导轨卡装
- 外壳材质：阻燃 PC 塑料（RAL 7035 浅灰色）
- 防护等级：IP20
- 工作温度：-5°C 至 +55°C
- 尺寸（宽×高×深）：约 2TE × 82mm × 55mm
功能特点：
- 32 位计数器，计数范围极大，适合长期累计
- 脉冲当量通过 ETS 软件灵活设定，适配各种仪表
- 计数值以 KNX Group Telegram 形式上传，支持周期性上报与变化上报两种模式
- 断电后计数值 存储于 EEPROM，不丢失
- 支持 计数器复位 功能（通过总线指令）
材质构成：
- 外壳：阻燃聚碳酸酯（PC），UL94 V-0
- 接线端子：磷铜镀镍弹簧端子
- PCB：FR-4 环氧玻璃纤维板，防潮涂层
- 存储芯片：I²C EEPROM（如 AT24C256，256Kbit）
- 隔离器件：光耦隔离
结构特征：
- 标准 2TE 宽度
- 底部设 2 组接线端子（脉冲输入 + KNX 总线）
- 前面板设 1 颗绿色 LED（通信）+ 1 颗黄色 LED（脉冲闪烁）
- 顶部拨码开关用于干/湿接点模式选择
工作原理：
外部仪表输出的脉冲信号（每消耗一个单位能量输出一个脉冲）经 光耦隔离 后进入 MCU 的 外部中断引脚。MCU 每检测到一次脉冲边沿跳变，计数器加 1。计数值与预设脉冲当量相乘后得到实际能耗值，通过 KNX 总线上报。计数值同步写入 EEPROM，确保断电不丢失。
优势亮点：
- EEPROM 存储： 断电不丢数据，计量连续可靠
- 32 位计数： 几乎无限计数容量，适合大流量仪表
- 脉冲当量可调： 一套模块适配多种仪表，无需更换硬件
- 被动采集： 无需仪表额外通信接口，接线极其简单
适用行业：
建筑能耗管理（电/水/气/热）、园区能源监控、分户计量、工业能耗统计
安装要求：
- 标准 35mm DIN 导轨，占用 2TE 空间
- 脉冲信号线使用 屏蔽双绞线，长度建议 ≤ 50m（超过需加中继）
- 脉冲线与强电线路 ≥ 100mm 间距
- KNX 总线使用 J-Y(ST)Y 2×2×0.8
使用注意事项：
- 脉冲当量必须与实际仪表输出严格一致，否则计量数据错误
- 脉冲频率 不得超过 50Hz，否则会漏计
- 接线前确认仪表脉冲输出为干接点还是湿接点，拨码开关需匹配
- EEPROM 有擦写寿命（约 10 万次），正常使用无影响
