描述

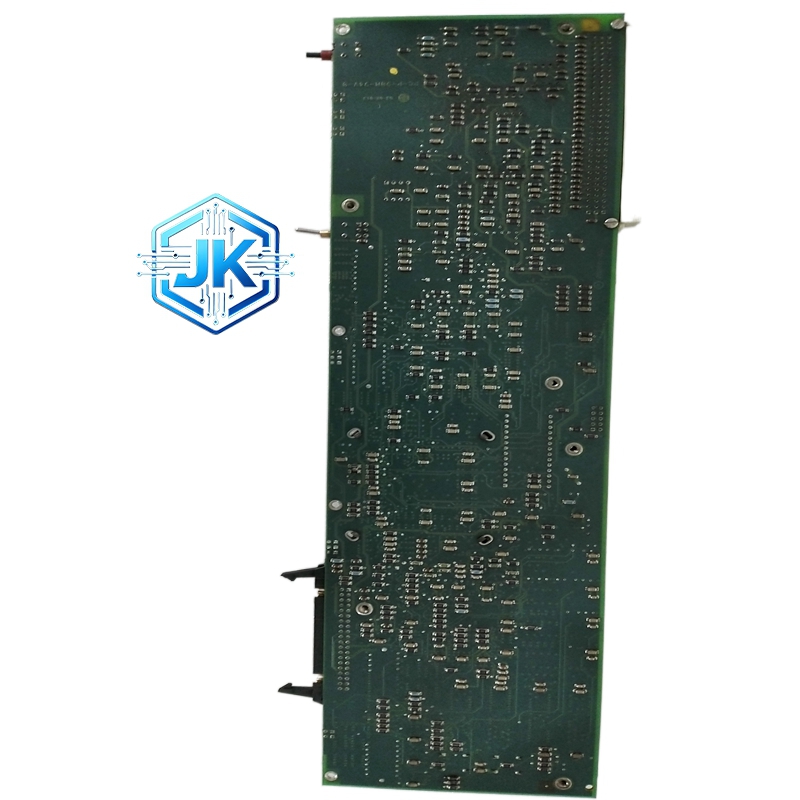

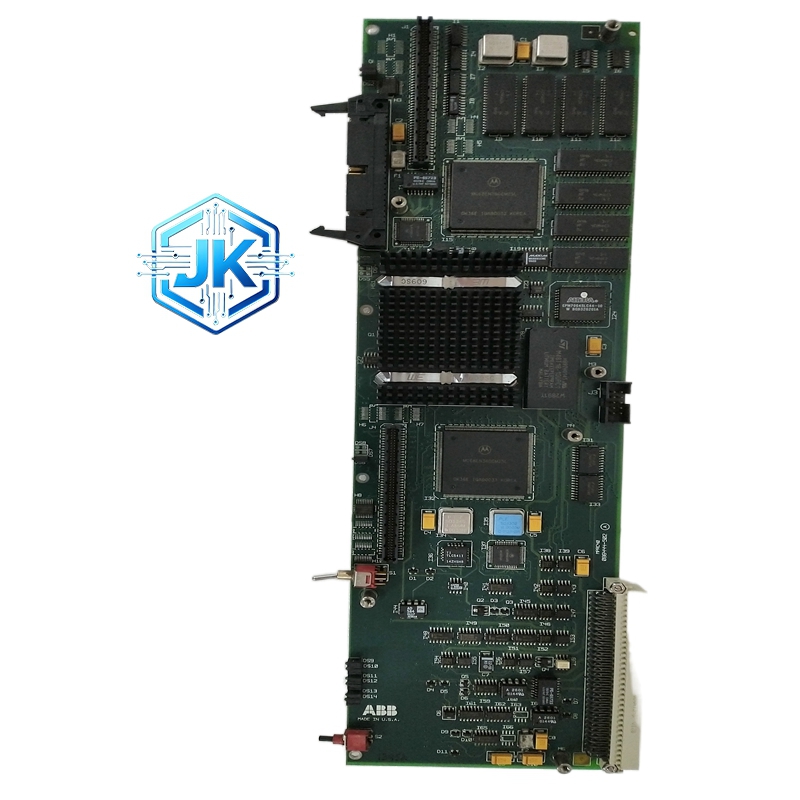

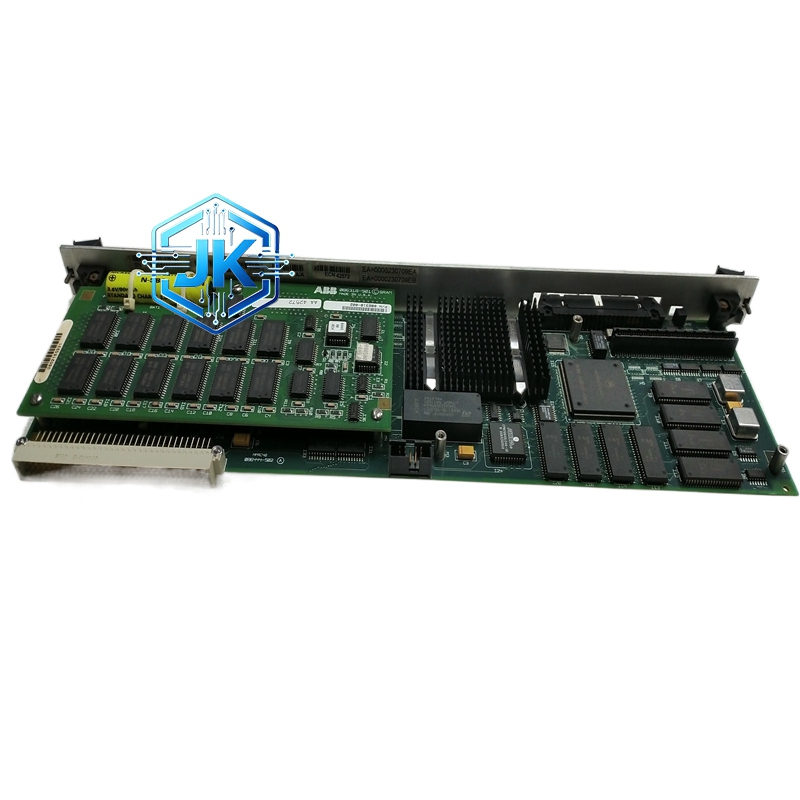

ABB MPRC086444-003 UNITROL 励磁系统数字信号处理器模块
技术规格：
处理器：32 位浮点 DSP，主频 150MHz
内存：Flash 8MB，RAM 32MB
模拟量输入：16 通道 16 位 ADC
模拟量输出：4 通道 16 位 DAC
数字量输入：8 路干接点
数字量输出：4 路继电器触点
通信接口：1 路高速光纤接口（连接主控制器）
扫描周期：1ms（信号处理周期）
供电：DC 24V，由控制器供电
功能特点：
内置 FFT 算法，可实时计算电压和电流的基波分量
内置数字滤波器，可滤除 2 次至 50 次谐波
具备相位补偿功能，消除 PT 和 CT 的相位误差
支持频率跟踪，自动适应电网频率变化
支持电压和电流的 RMS 值计算
具备信号质量监测功能，可检测 PT/CT 断线
支持热插拔
应用场景：
UNITROL 5000 大型励磁系统的信号协处理器
需要高精度信号处理的所有 ABB 励磁项目
大型汽轮发电机和水轮发电机的励磁信号处理
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 120,000 小时
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
内部 DSP 为 TI 原装工业级芯片
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，沉金工艺
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 16 组 LED 指示灯（每通道一个）
底部为 IM 总线连接器和光纤接口
背部为 4 排接线端子
工作原理：
前端模块送入的模拟量信号经 16 位 ADC 采样后，进入 DSP 进行 FFT 运算，提取基波分量的幅值和相位。数字滤波器滤除高次谐波干扰。相位补偿电路消除 PT/CT 的相位误差。处理后的基波信号通过高速光纤接口传送给主控制器 KUC711AE，用于 AVR 调节和 PSS 计算。
安装要求：
安装在励磁控制柜内，靠近主控制器
光纤电缆使用 ABB 原装屏蔽光纤
模拟量电缆使用屏蔽双绞线，屏蔽层单端接地
模块与大功率设备之间电缆间距大于 30cm
使用注意事项：
光纤接口不可弯折，弯曲半径不小于 30mm
定期用标准信号源校验每通道精度
不要在带电状态下拔插光纤
每 2 年检查一次光纤接口的光功率
