描述

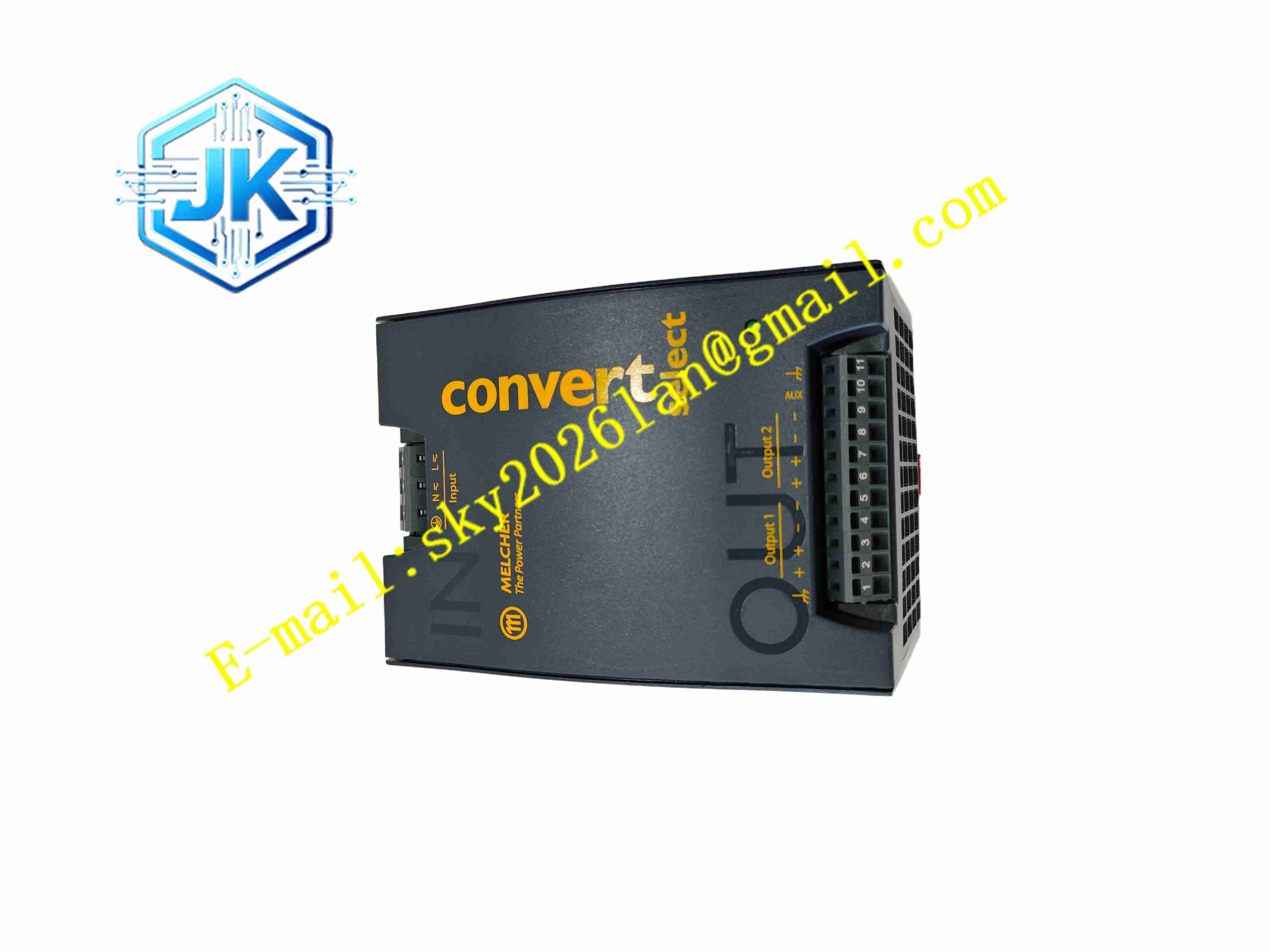

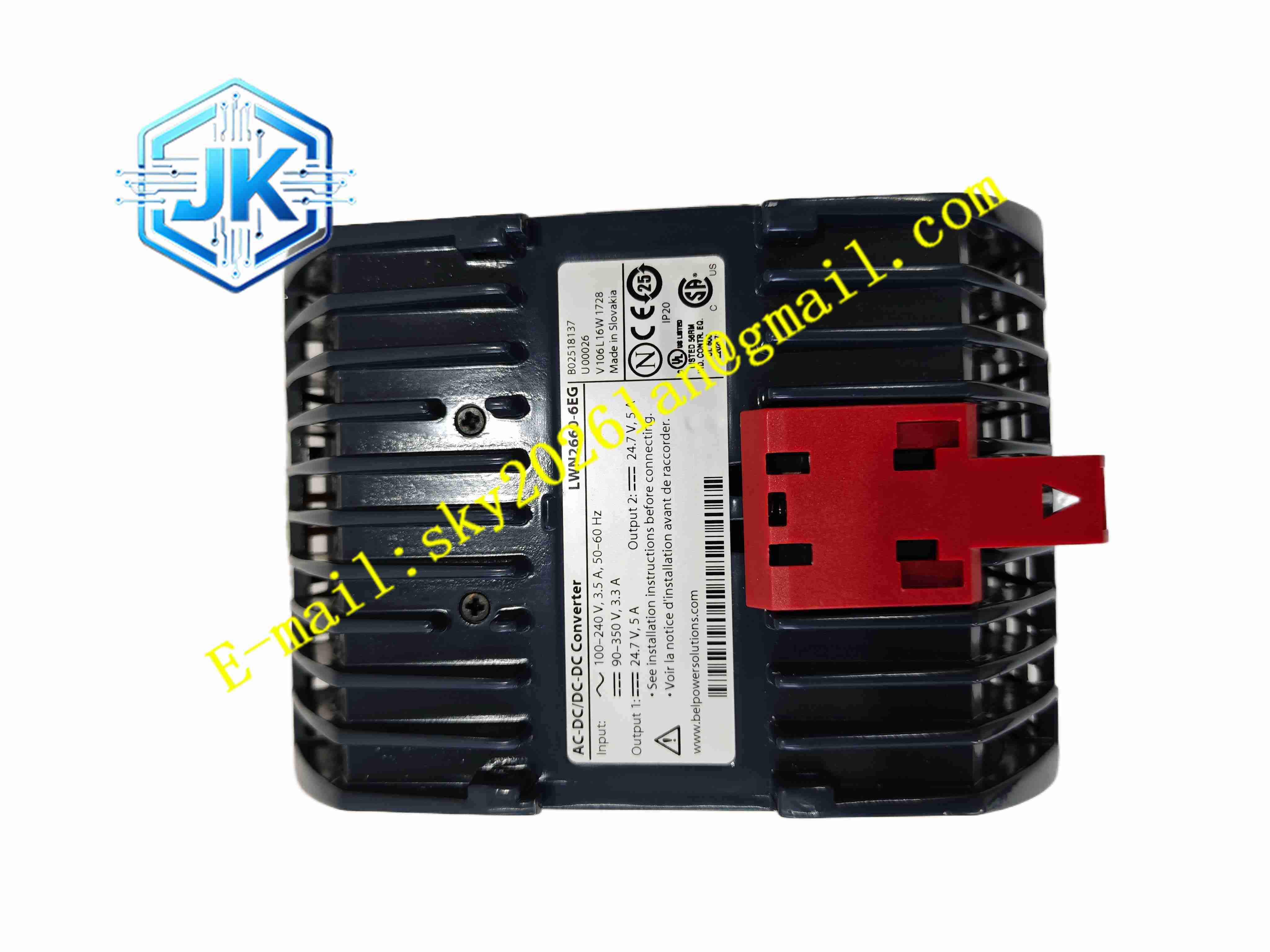

ABB LWN2660-6EG 3BHL000986P7002
技术规格
品牌：BEL Power Solutions（常见于 ABB 高压变频器柜配套）
型号：LWN2660-6EG
部件号：3BHL000986P7002
产品类型：DIN 导轨安装 AC-DC/DC-DC 转换器
额定功率：约 247 W
输入电压范围：AC 86 至 264 V 或 DC 90 至 350 V
输出数量：2 路独立输出
输出电压：24.7 V DC / 24.7 V DC
输出电流：5 A / 5 A
冷却方式：自然对流冷却
安装方式：35 mm DIN 导轨安装
防护等级：IP20
效率：最高可达 89%
功率因数校正：具备 PFC 功能
隔离特性：输入与输出电气隔离
保护功能：输出无负载、过载和短路保护
EMC 性能：符合 EN IEC 61204-3、EN 50121-3-2、EN 55011/55032
谐波标准：符合 IEC/EN 61000-3-2
工作温度：-40 至 60°C
尺寸：约 106 × 103 × 138 mm
功能特点
双路独立 24.7 V DC 输出
宽范围 AC/DC 输入
内置功率因数校正
高效率转换，发热低
自然对流冷却，无风扇设计
输入输出电气隔离
输出短路、过载、无负载保护
低浪涌电流设计
PCB 涂覆保护漆，适应工业环境
35 mm DIN 导轨安装，便于集成
符合多项 EMC 和铁路应用标准
适合高压变频器柜和控制柜供电
应用场景
ABB 高压变频器柜控制电源
工业自动化控制系统供电
楼宇自动化系统直流电源
工厂自动化设备 24 V 供电
仪器仪表和电磁驱动器供电
直流风扇和继电器电源
铁路和交通控制柜供电
需要双路隔离 24 V 输出的场合
性能参数
额定功率：约 247 W
输入电压：AC 86 至 264 V / DC 90 至 350 V
输出电压：24.7 V DC × 2
输出电流：5 A × 2
效率：最高约 89%
冷却方式：自然对流
防护等级：IP20
工作温度：-40 至 60°C
安装方式：35 mm DIN 导轨
隔离方式：输入输出隔离
保护功能：短路、过载、无负载保护
EMC 标准：EN IEC 61204-3、EN 50121-3-2
材质构成
金属与工程塑料外壳
AC-DC/DC-DC 功率转换电路
功率因数校正电路
输出滤波与稳压电路
光耦或变压器隔离器件
DIN 导轨卡扣结构
接线端子
PCB 保护漆涂层
LED 状态指示电路
散热结构
结构特征
紧凑型 DIN 导轨安装外形
正面或侧面设置接线端子
LED 状态指示灯
自然对流散热设计
双路输出端子独立布置
输入端子支持 AC/DC 宽范围接入
外壳预留安装和标识空间
PCB 涂覆保护漆
适合控制柜内密集安装
工作原理
LWN2660-6EG 接收 AC 86-264 V 或 DC 90-350 V 输入，经整流、功率因数校正和高频变换后，通过隔离变压器将能量传递至二次侧，再经整流滤波得到两路稳定的 24.7 V DC 输出。内置保护电路持续监测输出状态，当发生短路、过载或无负载异常时自动限制输出。功率因数校正电路降低输入谐波电流，提高电网侧电能质量。自然对流散热结构无需风扇，提高长期运行可靠性。
安装要求
安装在 35 mm DIN 导轨上
确认输入电压范围与现场电源匹配
正确连接 AC 或 DC 输入端子
两路输出分别接入对应负载
保持模块上下方散热空间
确认接地可靠
上电前检查接线极性
观察 LED 状态指示
确认输出电压稳定在 24.7 V DC
使用注意事项
确认实际铭牌参数与系统要求一致
不得超出额定输出功率和电流
保持通风良好，避免遮挡散热通道
输出短路保护触发后应排查负载故障
避免在超出 -40 至 60°C 环境中使用
维护前断开输入电源
防止金属异物落入端子区域
更换模块应使用同型号备件
具体参数以 BEL Power Solutions 或 ABB 官方资料和模块铭牌为准
