ABB IMASI23 16 路高精度模拟量输入模块（Symphony 系列）
技术规格
- 输入通道：16 路独立模拟量输入
- 输入信号类型：热电偶（J/K/T/E/R/S 等 12 种）、热电阻（PT100/CU50）、毫伏（-100mV~+100mV）、电压（0-10V）、电流（4-20mA）
- 分辨率：24 位高精度 ADC
- 精度：±0.05% FS（典型值）
- 单通道采样时间：180ms（16 通道总转换时间）
- 隔离电压：250VDC/VRMS（通道与逻辑隔离）
- 供电：5VDC（背板供电），功耗≤750mA
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：100mm×100mm×30mm
- 重量：约 0.2kg
功能特点
- 16 路通道独立 24 位 ADC，每通道可单独配置信号类型
- 支持12 种热电偶、2 种热电阻直接接入，无需信号调理
- 内置断线检测功能，热电偶 / 热电阻断线自动告警
- 自动校准机制，补偿元件老化与温度漂移
- 通道电气隔离，消除共模干扰，保障信号精准度
- 宽温设计，适配工业恶劣工况
性能参数
信号线性度≤0.03%；温度漂移≤50ppm/℃；长期稳定性≤0.02% FS / 年；抗震等级工业 A 级（10g）；MTBF≥120,000 小时。
材质构成

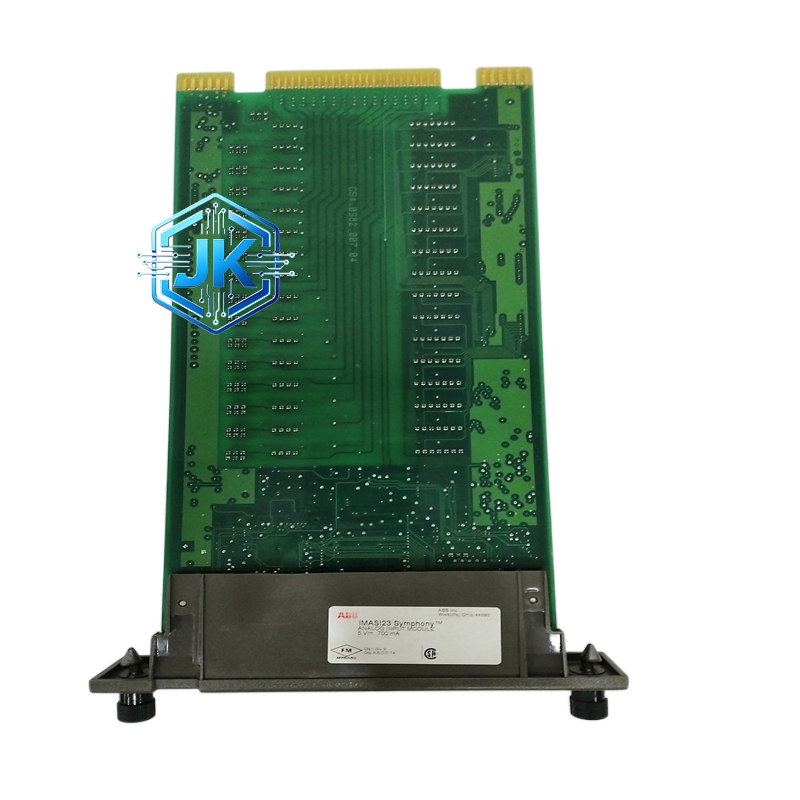

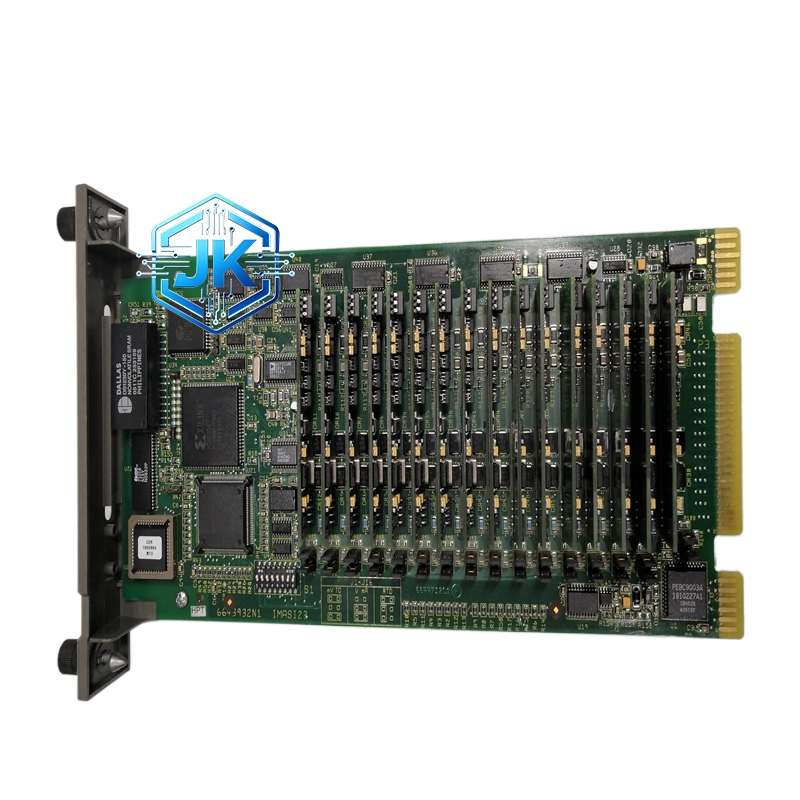

外壳为阻燃工程塑料，内部搭载 24 位 ADC 芯片、信号调理电路、光电隔离器件、热电偶冷端补偿电路，PCB 板喷涂防潮防腐三防漆，背板触点为镀金铜质。
结构特征

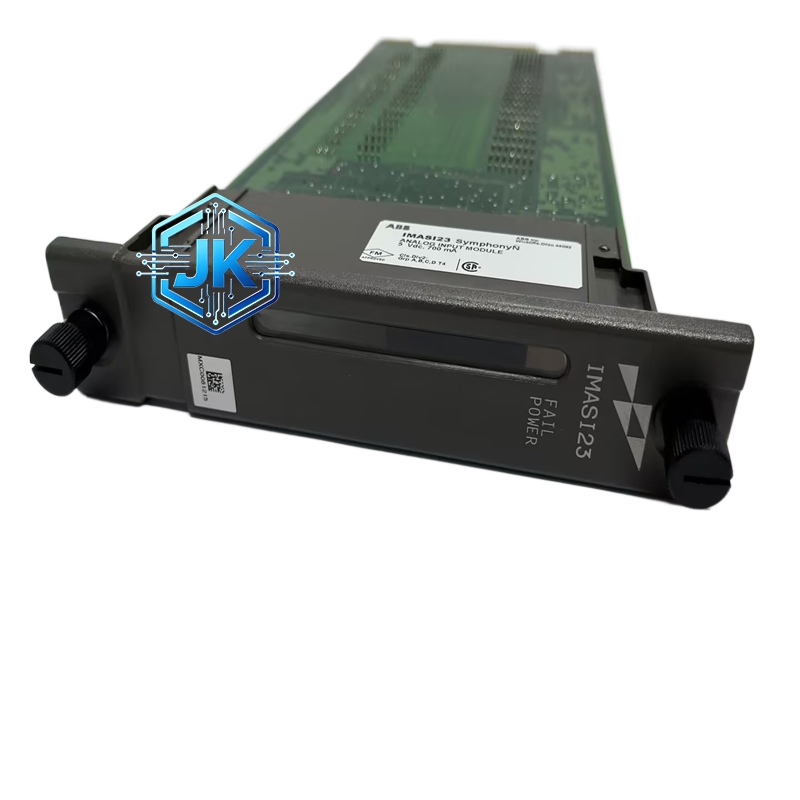

标准卡件式结构，适配 Symphony 系列机架插槽；前端为 16 路信号接线端子排；后端为背板总线与供电接口；侧面为状态指示灯（运行 / 故障 / 通信）；模块小巧轻薄，安装拆卸便捷。
工作原理
现场热电偶 / 热电阻 / 模拟信号接入对应通道，经冷端补偿、信号放大、光电隔离后，由 24 位 ADC 芯片转换为数字信号；微处理器对信号进行线性化、滤波、校准处理；数字信号通过背板总线上传至 DCS 控制器；实时监测通道状态，断线或异常时触发告警。
优势亮点
24 位超高分辨率，测量精度行业领先；多信号类型兼容，适配各类工业传感器；独立通道配置，灵活适配多参数监测；自动校准，长期使用精度稳定；电气隔离抗干扰能力强，适配复杂工业环境。
适用行业
石油化工、冶金钢铁、电力能源、制药、食品加工、水处理、暖通空调、造纸、水泥建材等流程工业温度、压力、流量、液位等参数高精度采集场景。
安装要求
精准嵌入 Symphony 系列机架标准插槽，锁紧卡扣；传感器信号线采用专用屏蔽线，远离动力电缆；热电偶 / 热电阻接线区分正负极；安装环境通风干燥，温度控制在 – 20℃~+60℃。
使用注意事项
严禁输入超量程信号；避免在强电磁干扰环境使用；定期校验测量精度；长期停机时断开系统供电；热电偶冷端温度需准确补偿，保障测量精度。
