描述

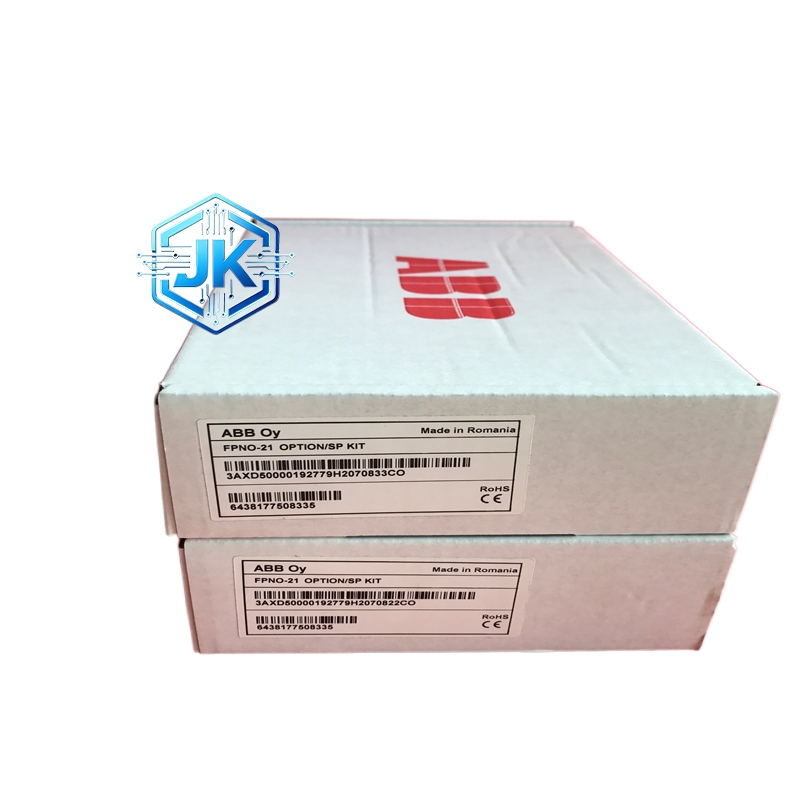

ABB FPNO-21 UNITROL 励磁系统脉冲输出和隔离模块
技术规格：
输入通道：4 路数字量输入（干接点或 DC 24V）
输出通道：4 路脉冲输出（晶体管型，开路集电极）
输出脉冲频率：1Hz 至 10kHz（软件可调）
输出脉冲宽度：1ms 至 100ms（软件可调）
隔离电压：输入对输出 500V DC，输出通道间 500V DC
负载能力：每通道最大 100mA，30V DC
供电：DC 24V，由励磁控制器供电
功能特点：
4 路数字量输入转换为 4 路独立脉冲输出
每路输出完全隔离，互不干扰
支持单脉冲模式（接收到一个输入脉冲，输出一个脉冲）
支持脉冲列模式（输入保持期间持续输出脉冲列）
支持连续脉冲模式（持续输出固定频率脉冲）
前面板设有 4 组 LED 指示灯，每输出通道一组
支持在线调整脉冲频率和宽度
支持 DIN 导轨安装
应用场景：
驱动步进电机控制的励磁系统辅助阀门
控制脉冲型电磁排放阀
驱动脉冲型燃油喷射阀
需要数字量到脉冲量转换的所有 ABB 励磁项目
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 80,000 小时
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
输出驱动为 MOSFET 晶体管
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板
结构特征：
标准 1/4 DIN 面板尺寸
前面板设有 4 组 LED 指示灯和 2 个拨码开关（用于设置脉冲模式）
底部为 DIN 导轨卡扣或欧洲卡连接器
背部为 2 排接线端子：输入排和输出排
工作原理：
数字量输入信号进入模块后，经过光电隔离和整形电路后送入脉冲发生器。脉冲发生器根据设定的模式（单脉冲、脉冲列或连续）产生相应的脉冲序列，经过 MOSFET 功率放大后从输出端子送出。由于每路输出使用独立的隔离电源和 MOSFET 驱动器，因此输出通道之间完全电气隔离。
安装要求：
输入信号电缆使用屏蔽双绞线
输出电缆根据负载类型选择截面积
模块安装在靠近执行机构的机柜内
不要将输入和输出电缆捆绑在一起
使用注意事项：
输出端不可短路
每通道负载不应超过 100mA
定期检查 MOSFET 驱动器的工作状态
不要在带电状态下拔插接线
