描述

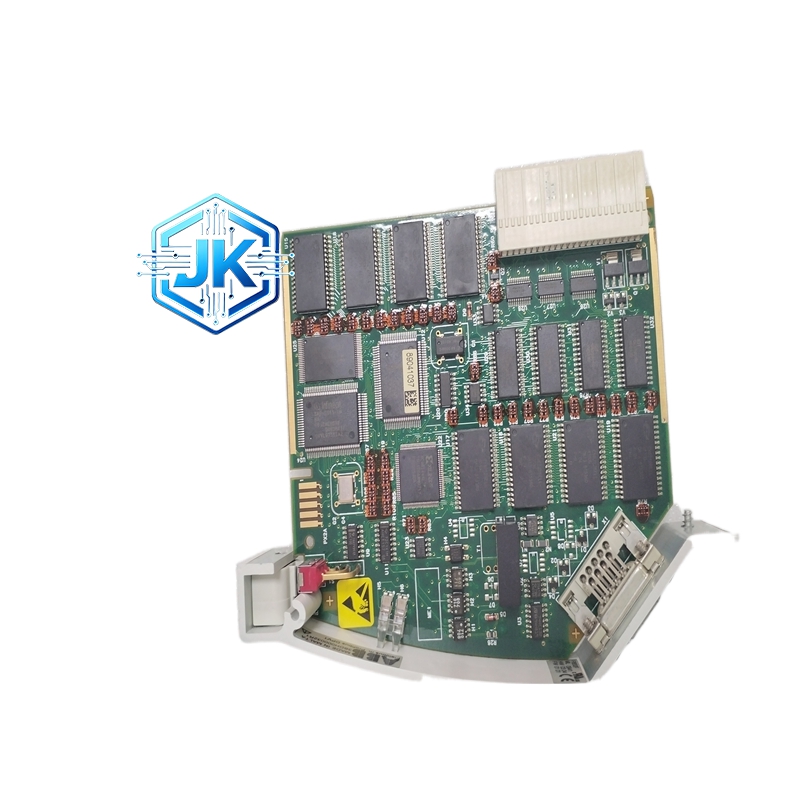

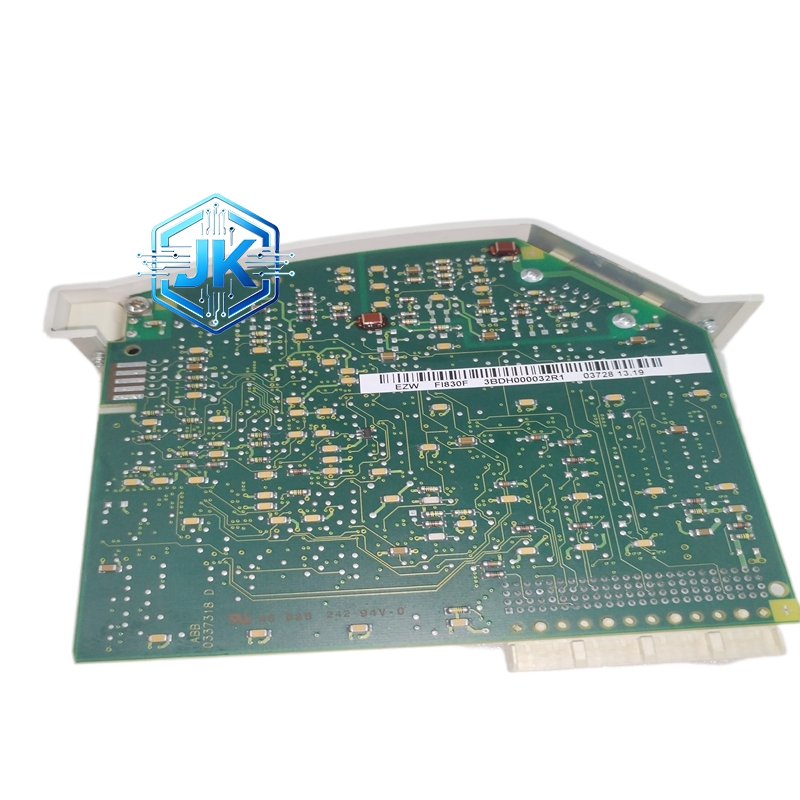

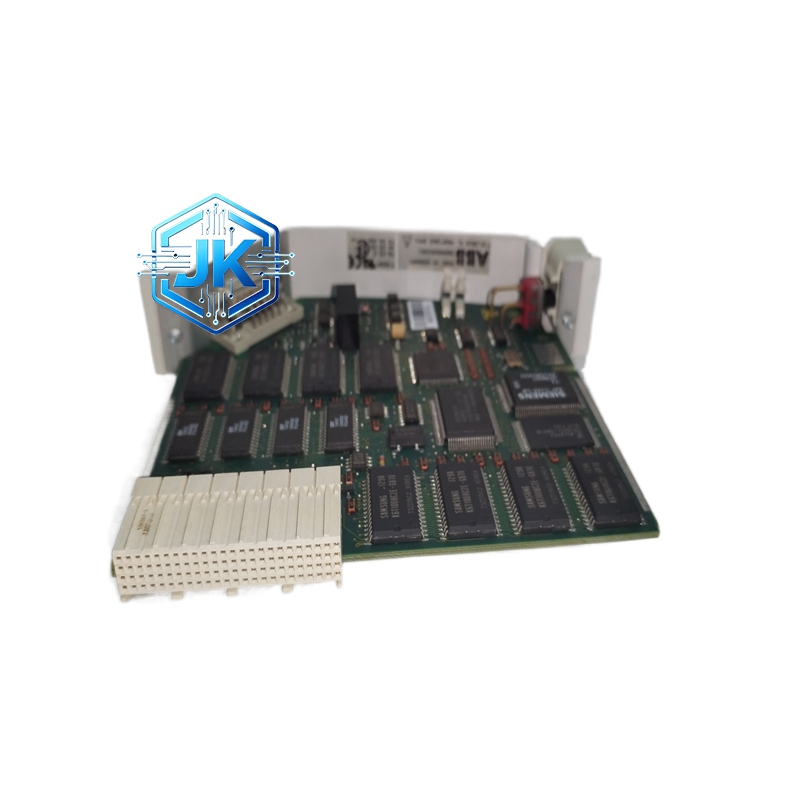

ABB FI830F PROFIBUS DP 现场总线接口模块
技术规格
- 总线协议：PROFIBUS DP-V0/DP-V1（兼容 DIN 19245）
- 通信速率：12Mbps（最大），自适应 9.6kbps~12Mbps
- 接口类型：RS485，DB9 母头
- 工作电压：24VDC±10%，背板供电
- 工作温度：-40℃~+85℃；存储温度：-40℃~+85℃
- 隔离耐压：2500V AC，接口与背板隔离
- 防护等级：IP20
- 尺寸 / 重量：45mm×100mm×110mm；约 150g
功能特点
- 主从站可配置，支持 DP-V0（循环数据）、DP-V1（非循环数据）。
- 支持最多 126 个 DP 从站，单网段最大距离 1200m（9.6kbps）。
- 内置终端电阻（120Ω），软件控制开关。
- 具备总线诊断、故障定位、从站状态监测。
- 支持冗余主站配置，提升系统可靠性。
- 热插拔支持，在线更换不中断通信。
性能参数
- 数据交互：循环数据（I/O）、非循环数据（参数读写、诊断）。
- 响应时间：12Mbps 时≤1ms；1.5Mbps 时≤5ms。
- 传输距离：12Mbps 时 100m；9.6kbps 时 1200m。
- 抗干扰：符合 EN 61000-6-2 工业环境抗干扰标准。
材质构成
- 外壳：高强度阻燃工程塑料，耐高低温、抗震动。
- 电路板：工业级玻纤 PCB，镀金触点，防潮防腐涂层。
- 接口：DB9 镀金母头，耐插拔≥1000 次。
结构特征
- 标准 DIN 导轨 / 机架安装，适配 AC800M 系统插槽。
- 正面：RUN/DP/ERR三色 LED，显示运行、通信、故障状态。
- 后端：背板连接器，与系统总线对接。
- 侧面：DB9 PROFIBUS 接口，带防尘盖。
工作原理
模块接入系统后，背板供电初始化；配置为 DP 主站时，按周期轮询所有从站，采集输入数据并下发输出指令；配置为从站时，响应主站指令，上传本地 I/O 数据；内置隔离电路阻断共模干扰，终端电阻匹配总线阻抗，保障信号完整性。
优势亮点
- 高速高兼容：12Mbps 速率，兼容所有标准 PROFIBUS DP 设备。
- 诊断强大：精准定位总线故障、从站掉线、信号异常。
- 冗余可靠：支持双主站冗余，切换时间≤10ms。
- 集成简便：ABB 组态软件自动识别，快速配置上线。
适用行业
汽车制造、智能工厂、冶金钢铁、水泥建材、电力能源、化工流程、包装机械、物流输送设备。
安装要求
- 断电状态下，将模块推入机架插槽，锁紧固定卡扣。
- 使用PROFIBUS 专用屏蔽线（如 Belden 9842）连接 DB9 接口，屏蔽层两端接地。
- 总线首尾节点启用终端电阻，避免信号反射。
- 模块安装位置远离变频器、电机等强电磁源，间距≥50cm。
使用注意事项
- 严禁热插拔运行中的模块，易损坏通信芯片。
- 总线速率、从站地址、I/O 映射严格匹配，避免通信故障。
- 线缆敷设避免弯折、拉扯，屏蔽层破损会引入干扰。
- 定期清理模块表面灰尘，保持通风散热良好。
- 长期停机时，断开系统电源，防止模块老化加速。
