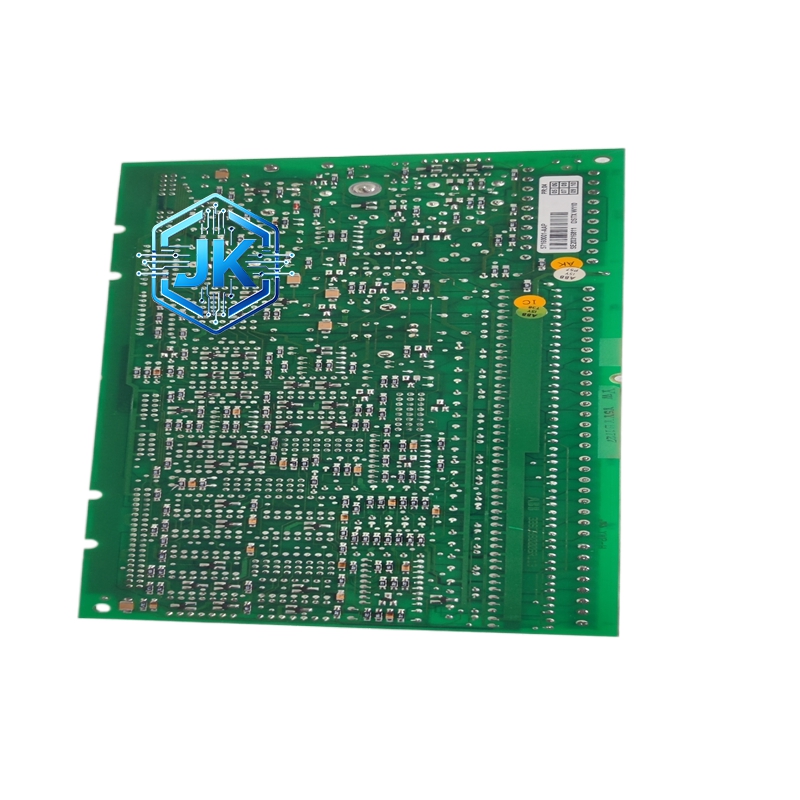

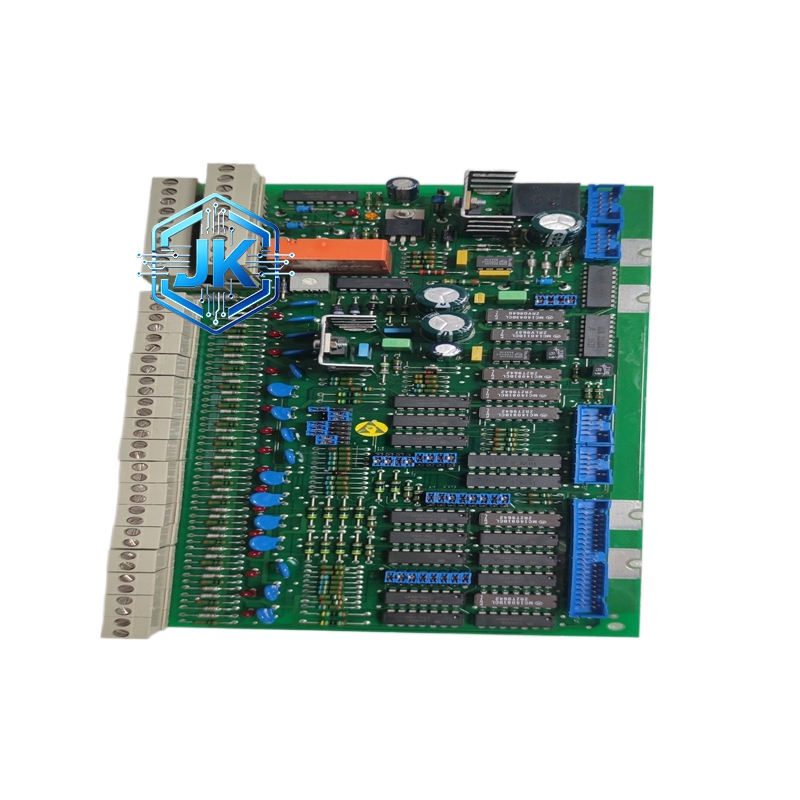

Name: ABB DSTXW110 模拟量输入 / 输出模块
Brand: simple

描述

ABB DSTXW110 模拟量输入 / 输出模块

技术规格

型号：DSTXW110
模拟量输入通道：4 路（0-10V/4-20mA 可编程）
模拟量输出通道：2 路（0-10V/4-20mA 可编程）
输入精度：±0.05%FS（满量程）
输出精度：±0.1%FS（满量程）
分辨率：16 位（输入 / 输出）
采样周期：输入≤100μs，输出≤200μs
隔离方式：通道间光电隔离，隔离电压 AC2500V/1min
输入阻抗：电压≥1MΩ，电流≤250Ω
输出负载：电压≥500Ω，电流≤600Ω
供电电压：24VDC±10%（系统背板供电）
工作温度：-25℃~+70℃
防护等级：IP20（控制柜内安装）
尺寸：230mm×160mm×35mm
重量：约 1.2kg
总线接口：DCS 系统专用背板总线

功能特点

4 入 2 出集成设计，同步采集过程参数 + 输出控制信号，适配闭环控制场景
16 位高精度 AD/DA 转换，输入精度 ±0.05%、输出精度 ±0.1%，满足精密过程控制
通道间光电隔离，彻底隔离各通道信号，避免串扰，抗干扰能力强
0-10V/4-20mA 全量程可编程，适配各类模拟量传感器与执行器
输入信号超限报警、输出信号故障诊断，故障代码上传系统
内置信号滤波（软件可编程 1-100ms），抑制现场信号波动干扰
背板总线高速通信，数据传输速率≥10Mbps，响应延迟≤3ms
支持热插拔，带电更换不影响系统运行，维护便捷

性能参数

输入线性度：≤±0.03% FS
输出线性度：≤±0.05% FS
温度漂移：≤±25ppm/℃（-25℃~+70℃）
通道隔离耐压：AC2500V/1min（通道间）
MTBF：≥14 万小时（25℃，正常工况）
信号稳定性：长期运行无漂移、无失真

材质构成

外壳：阻燃 ABS 工程塑料（UL94-V0 级，耐高温、抗老化、绝缘）
基板：高精密玻纤阻燃 PCB 板（耐高温、低阻抗、抗变形）
核心元件：进口 16 位 AD/DA 芯片、光电隔离器、高精度运放、镀金背板触点
内部结构：输入区、输出区、隔离区分区排布，全封闭防尘设计

结构特征

标准 DCS 卡件尺寸，适配 ABB DCS 系统标准机柜插槽，前后端插拔式安装
正面：4 路输入通道状态 LED、2 路输出通道状态 LED、故障指示灯
侧面：输入 / 输出接线端子排（插拔式，免焊接）、端子标识
背面：系统背板总线接口（镀金触点）、定位导向槽
整体：薄型紧凑设计，抗震防摔，端子标识清晰，便于现场接线调试

工作原理

模块接入 24VDC 供电初始化，通过背板总线与 DCS 控制器建立通信；现场模拟量传感器（温度、压力、流量、液位）输出 0-10V/4-20mA 信号，接入输入通道，经信号调理、滤波、光电隔离后，由 16 位 AD 转换为数字信号，传输至控制器；控制器下发控制指令，经 16 位 DA 转换为模拟量信号，通过输出通道输出至阀门、变频器等执行器，实现过程参数闭环控制；同时实时监测通道状态，异常时触发报警并上传故障代码。
