描述

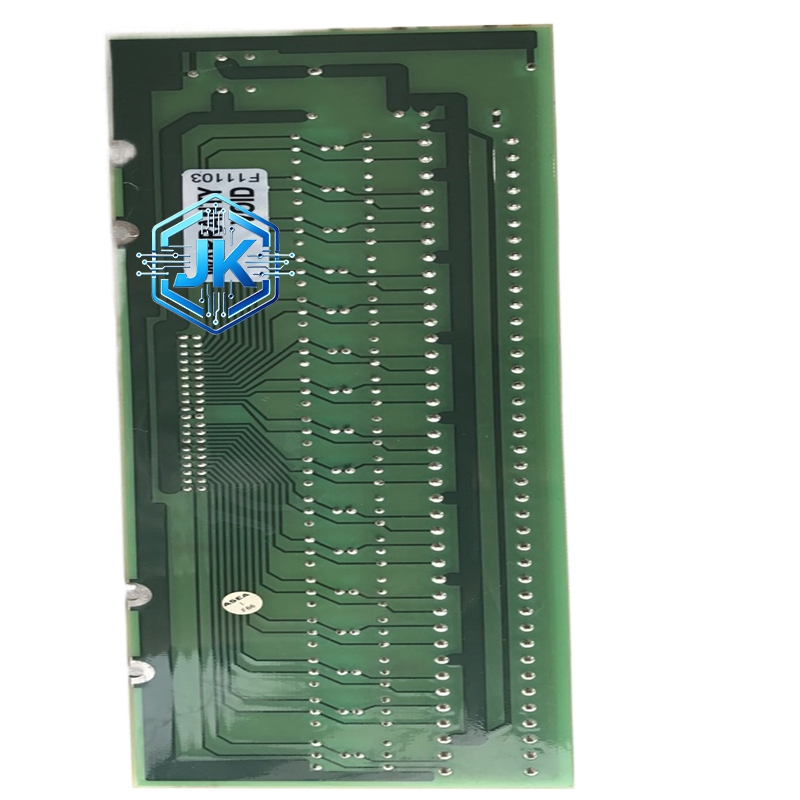

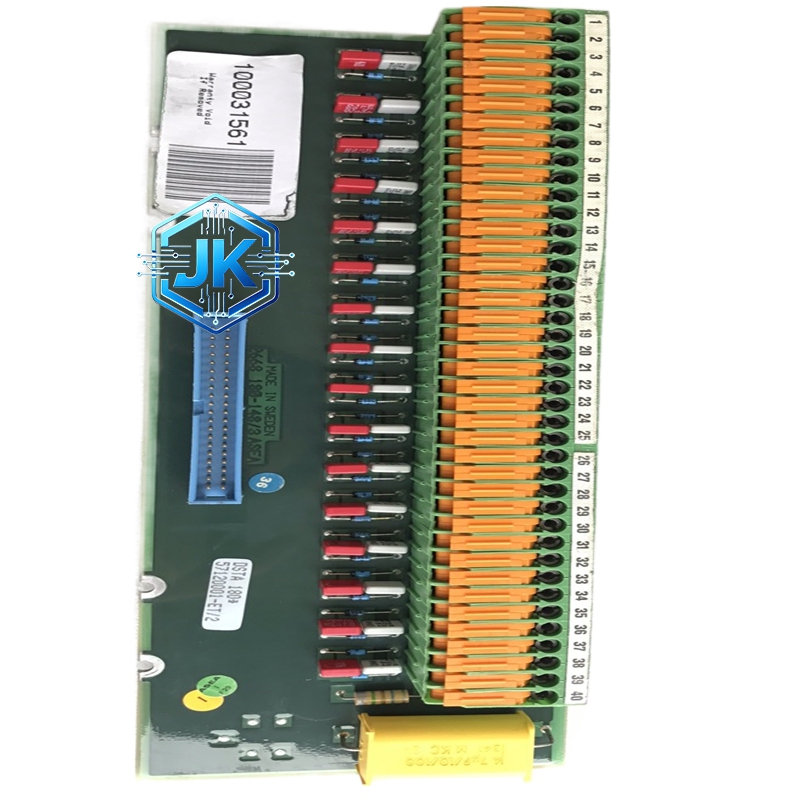

ABB DSTA180 AC800M 16 通道模拟量输入模块
技术规格：
通道数量：16 通道
输入信号类型：4-20mA DC / 0-10V DC / 0-5V DC（每通道软件独立配置）
输入阻抗：电流输入 250Ω，电压输入大于 1MΩ
分辨率：16 位（65536 级）
精度：满量程的 ±0.05%
更新速率：100ms（所有通道同时刷新）
隔离方式：通道间相互隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
16 路 AI 通道，每通道独立配置信号类型
具备断线检测功能，开路时自动报警
支持在线校准，无需断电
内置 16 位 ADC，精度极高
前面板 16 组 LED 指示灯，每通道一组
支持 HART 协议（4-20mA 通道）
支持冷端补偿
应用场景：
大型电厂的全厂模拟量采集（温度、压力、流量、液位等）
化工装置的多参数采集
大型水处理厂的全流程监测
冶金厂的多点温度和压力采集
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 160,000 小时
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
内部电路板为 FR-4 玻纤板，沉金工艺
接线端子为磷铜镀镍弹簧式 Push-in 端子
ADC 芯片为 ABB 原装工业级芯片
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 16 组 LED 指示灯（分为上下两排，每排 8 个）
底部 IM 总线连接器（56 针）
背部为 4 排接线端子：AI 正极、AI 负极、公共端、屏蔽端
工作原理：
与 DSTA-121 相同，16 路通道通过多路模拟开关依次选通采样，16 位 ADC 转换后经 IM 总线上传控制器。
安装要求：
与 DSTA-121 相同，16 路通道需注意电缆布线整齐
模拟量电缆使用屏蔽双绞线，屏蔽层单端接地
模块与变频器之间电缆间距大于 30cm
使用注意事项：
与 DSTA-121 相同，16 路通道需在软件中分别配置量程
定期用标准信号源校验每通道精度
