描述

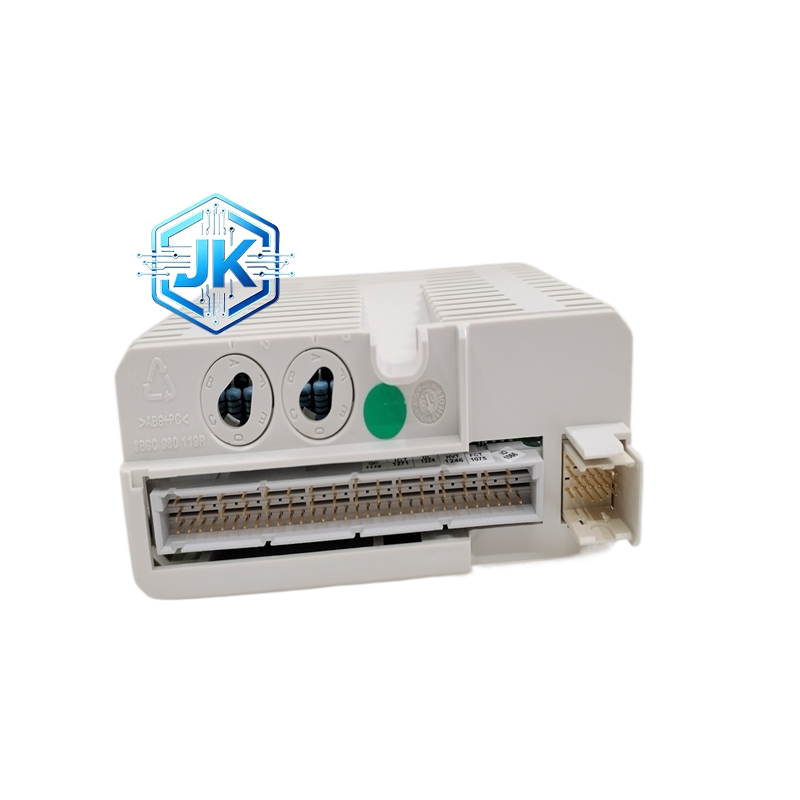

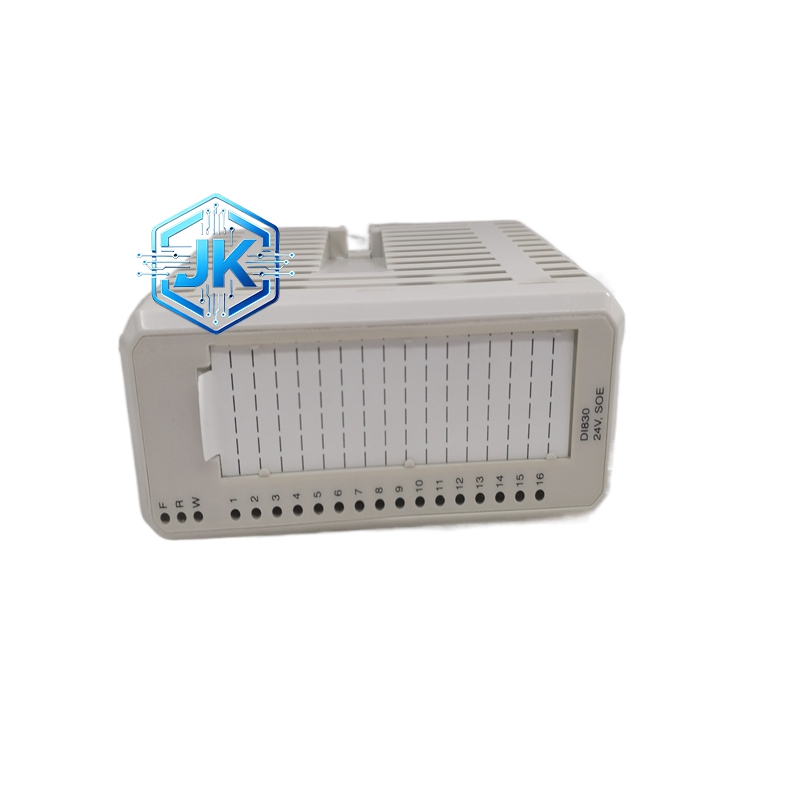

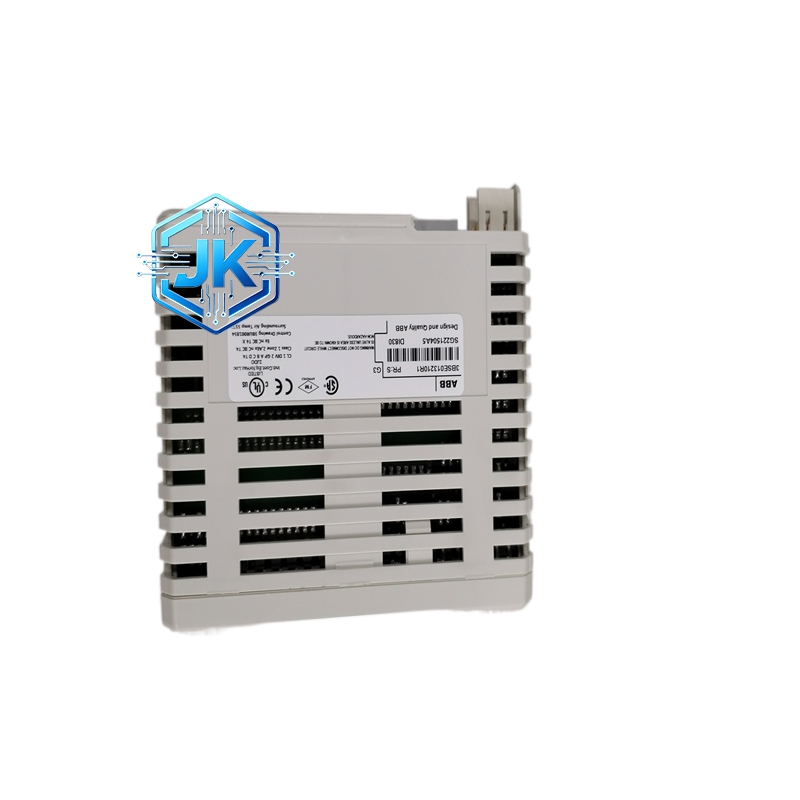

ABB DI830 数字量输入模块
技术规格
- 型号：DI830
- 物料编码：3BSE013210R1
- 输入通道数量：32 路独立数字量输入
- 输入信号电压：DC 24V（±10%）
- 输入电流：5mA / 通道（额定）
- 输入响应时间：≤1.2ms
- 输入滤波时间：0.1ms~25ms（软件可调）
- 电气隔离：每通道独立光电隔离（隔离电压 AC2000V）
- 模块供电：DC 24V（背板供电）
- 工作温度：-20℃ ~ +60℃
- 防护等级：IP20
- 模块尺寸：110mm×75mm×28mm
- 安装方式：标准 DIN 导轨安装 / S800 机架安装
- 通信总线：S800 I/O 背板总线
功能特点
- 32 路超密集通道：紧凑型设计集成 32 路通道，单位体积通道密度行业领先
- 标准 24VDC 采集：适配工业最通用24VDC 开关量信号，兼容性强
- 独立光电隔离：每通道 AC2000V 隔离，防止通道间干扰、高压串入
- 软件可调滤波：多档位滤波时间，适配不同信号抖动工况
- 通道状态指示：每 8 路 1 组红色 LED 指示灯，分组显示通断状态
- 过流保护：每通道内置自恢复保险丝，短路自动保护，故障恢复后自愈
- 双安装模式：支持DIN 导轨 + 机架双模式安装，适配不同控制柜布局
- 低功耗设计：满载功耗≤3W，节能高效，降低系统负载
性能参数
- 信号采集准确率：100%
- 隔离耐压稳定性：AC2000V 持续 1 分钟无击穿
- 连续运行寿命：≥9 万小时（工业级）
- 工作湿度：10%~90% RH（无凝露）
- 抗干扰能力：符合 IEC 61000-4-2/3 标准，抗静电、抗电磁干扰
- 功耗：≤3W（满载）
材质构成
- 外壳：阻燃 ABS 工程塑料（UL94 V-0 级），轻便、耐老化、绝缘性好
- 核心元件：光电耦合器、滤波电容、限流电阻、自恢复保险丝、LED 指示灯
- 基板：阻燃玻纤 PCB 板，耐高温、低形变
- 接线端子：弹簧式快速接线端子，免工具接线，牢固可靠
- 内部结构：元器件防尘封装，适应工业环境
结构特征
- 超薄紧凑型：厚度仅 28mm，重量 0.3kg，节省控制柜 50% 空间
- 正面布局：4 组 ×8 路指示灯（上）+ 弹簧接线端子（下），分组清晰
- 背部结构：DIN 导轨卡扣 + S800 总线接口，双安装模式灵活切换
- 分组隔离：32 路分 4 组（8 路 / 组），组间电气隔离，减少组间干扰
- 防尘设计：外壳无缝密封，端子防护盖防尘防潮
工作原理
模块通过 S800 背板总线获取 24VDC 供电，现场 24VDC 开关量信号接入弹簧端子，经限流电阻、滤波电容预处理后，通过光电耦合器实现电气隔离，转换为标准数字信号；信号经内部电路编码后，通过背板总线上传至 PLC/DCS 主控单元，完成大规模现场设备状态采集。
优势亮点
- 超高密度：32 路通道超薄体积，单模块替代 2 个 16 路模块，节省成本
- 双安装灵活：DIN 导轨 / 机架双模式，适配紧凑型 / 标准型控制柜
- 高性价比：32 路通道价格低，中小型高密度 IO 项目首选
- 易安装接线：弹簧端子免工具，10 分钟完成 32 路接线
- 稳定可靠：独立隔离 + 自恢复保护，短路不烧模块，故障自愈
- 低功耗节能：满载仅 3W，长期运行节省电费
适用行业
中小型自动化生产线、电子制造设备、光伏组件生产线、锂电池生产设备、食品加工机械、包装分拣设备、纺织印染机械、木工机械、小型机床、楼宇自控、仓储物流自动化设备。
安装要求
- 可选35mm DIN 导轨或S800 标准机架安装，卡扣卡紧无松动
- 安装于控制柜通风干燥区域，远离变频器、电机等强干扰源，间距≥8cm
- 输入信号采用屏蔽线，屏蔽层单端接地，减少电磁干扰
- 接线时确认 24VDC 极性，弹簧端子压紧导线，防止虚接脱落
- 模块四周预留 **≥2cm 散热间隙 **，保证自然散热
- 环境温度控制在 **-20℃~+60℃**，无凝露、无腐蚀性气体
使用注意事项
- 严禁接入 > 26.4VDC 电压，避免烧毁光电耦合器
- 信号线路避免与动力线近距离平行敷设，间距≥5cm
- 定期（每 3 个月）检查接线端子紧固性，防止松动导致接触不良
- 避免在高湿、粉尘、腐蚀性气体环境中长期使用
- 指示灯组异常时，排查对应 8 路通道线路、开关设备故障
- 模块供电需稳定 24VDC 工业电源，避免电压波动导致信号异常
