描述

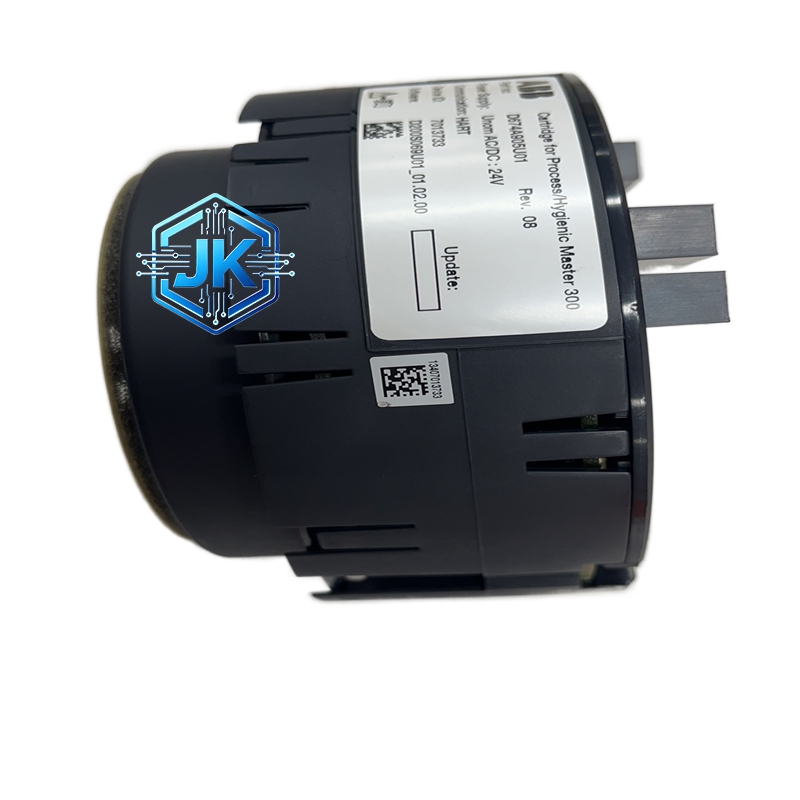

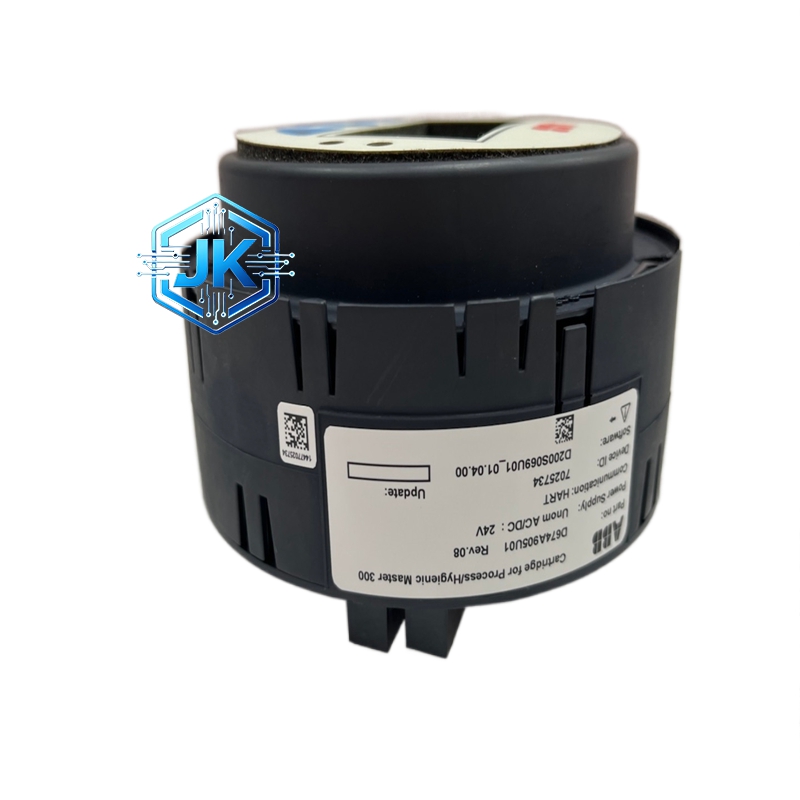

ABB D674A905U01 HART 通信模块（过程仪表适配卡）
技术规格
- 通信协议：HART 7.0/7.1 协议，兼容主流工业仪表
- 适配仪表：ProcessMaster 300、HygienicMaster 300 系列电磁流量计、变送器
- 供电规格：24VDC±20%，最大输入电流 5mA
- 通信接口：HART 总线接口，支持多仪表并联（最多 15 台）
- 数据精度：信号转换精度 ±0.5%，分辨率 12 位
- 环境参数：工作温度 **-20℃~+70℃，存储温度-40℃~+85℃**，工作湿度 5%-95% 无凝露
- 防护等级：IP20（仪表内部安装）
- 尺寸重量：直径 120mm× 厚度 40mm，重量 0.2kg
功能特点
- 支持 HART 协议双向通信，远程读取仪表测量数据、运行状态、故障代码
- 远程配置仪表参数、校准量程、调整输出信号，无需现场拆机
- 内置仪表故障自诊断功能，实时监测传感器、电路状态，异常报警
- 支持多仪表组网，单模块可挂载 15 台 HART 仪表，简化布线
- 光电隔离设计，隔绝电磁干扰，保障通信稳定
- 即插即用，适配 ProcessMaster 300 仪表卡槽，安装便捷
性能参数
- HART 通信速率 1200bps，数据传输无丢包、无延迟
- 信号转换精度 ±0.5%，长期运行无精度漂移
- 远程配置响应时间≤10s，故障诊断响应时间≤5s
- 长期连续运行无故障，平均无故障时间（MTBF）≥60000 小时
材质构成
- 外壳：耐高温阻燃工程塑料，适配仪表内部高温环境
- 核心主板：高精密玻纤阻燃线路板，镀金通信触点
- 通信芯片：进口工业级 HART 协议处理芯片
- 内部元件：耐高温电子元器件、精密电容、隔离变压器
结构特征
- 圆形超薄卡式结构，适配 ProcessMaster 300 仪表内部卡槽
- 边缘布置通信触点、定位卡扣，拆装便捷
- 全封闭防尘设计，适配仪表内部粉尘、潮湿环境
工作原理
模块接入仪表内部卡槽并通电后，初始化 HART 通信芯片；接收仪表传感器采集的流量、压力、温度等模拟信号，转换为 HART 协议数字信号，通过 HART 总线传输至控制系统；同时接收控制系统下发的配置、校准指令，转换为仪表可识别信号，完成参数设置；实时监测仪表运行状态，故障时上传报警信息，实现远程运维。
优势亮点
- 原装适配 ProcessMaster 300 系列仪表，兼容性 100%
- 远程运维能力强，无需现场拆机，大幅降低仪表维护成本
- 通信稳定可靠，光电隔离抗干扰，适配工业恶劣环境
- 安装便捷，即插即用，无需额外配置
- 支持多仪表组网，简化布线，提升系统集成效率
适用行业
石油化工、水处理、食品饮料、制药、冶金、造纸、能源电力、化工流程、工业过程自动化仪表管控
安装要求
- 采用仪表内部卡槽嵌入式安装，定位卡扣卡紧固定
- 安装前断电，避免带电插拔损坏模块与仪表电路
- 通信线缆采用 HART 专用屏蔽双绞线，单独布线
- 确保模块触点与仪表卡槽触点紧密贴合，无松动
使用注意事项
- 严禁带电插拔模块，避免短路烧毁仪表与模块
- 禁止超温、超湿环境使用，防止模块受潮、老化
- 定期检查模块触点是否氧化、松动，保障通信稳定
- 远程配置时确认参数无误，避免误操作导致仪表异常
- 长期停机时，取出模块存放于干燥通风环境
