描述

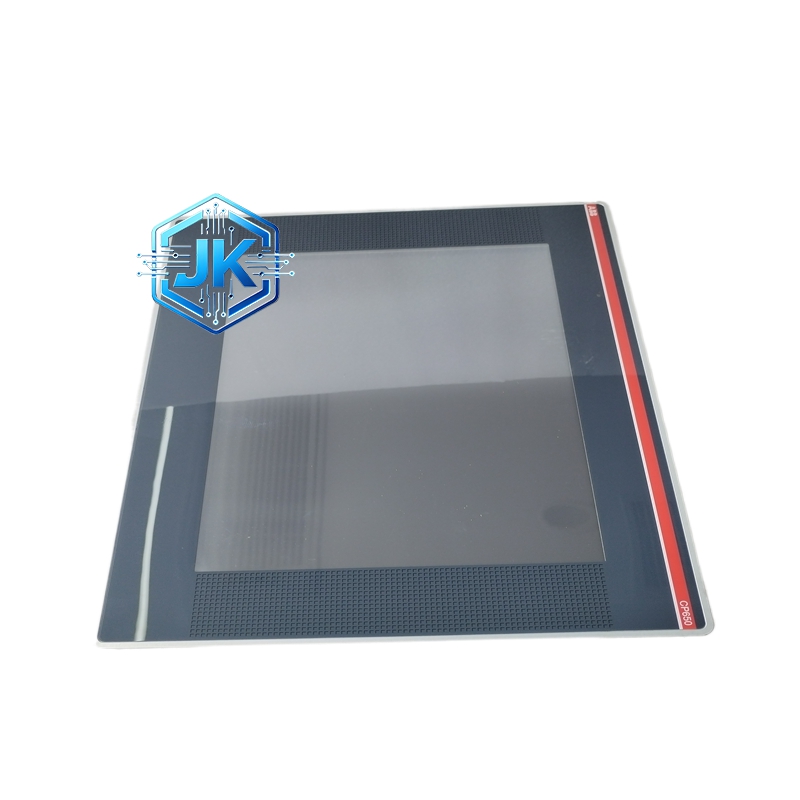

ABB CP650 10 英寸工业触摸屏
技术规格
- 屏幕尺寸：10 英寸 TFT
- 分辨率：800×480 像素
- 显示颜色：64K 色
- 触摸类型：电阻式触摸屏，支持多点触控
- 处理器：32 位 RISC 处理器，主频533MHz
- 内存：128MB DDR RAM，256MB Flash
- 通信接口：2×RJ45 以太网、1×RS232/RS485、2×USB 2.0
- 供电：24VDC±10%
- 工作温度：-25℃~+60℃
- 防护等级：前面板 IP65，背面 IP20
- 尺寸：270mm×210mm×50mm
- 重量：1.8kg
功能特点
- 高清显示，10 英寸 64K 色 TFT，画面清晰，数据显示直观。
- 多通信接口，以太网、串口、USB，适配多设备连接。
- 高响应触控，电阻式触摸屏，操作灵敏，支持手势操作。
- 大容量存储，256MB Flash，支持程序、历史数据、配方存储。
- 工业级防护，前面板 IP65，防尘、防水，适配恶劣工况。
性能参数
- 屏幕亮度：350cd/m²，可视角度：水平 / 垂直 170°。
- 触控响应时间：≤100ms，操作无延迟。
- 以太网传输速率：10/100Mbps 自适应，全双工。
- 连续运行时长：MTBF≥10 万小时，支持 7×24 小时不间断工作。
材质构成
- 前面板：钢化玻璃 + 防指纹涂层，IP65 防护，耐磨、防刮。
- 外壳：高强度工程塑料，防震、抗老化。
- 内部：工业级处理器、显示屏驱动板、通信接口模块。
结构特征
- 长方形嵌入式结构，适配标准控制柜开孔安装。
- 前面板：触摸屏 + 状态指示灯，简洁美观。

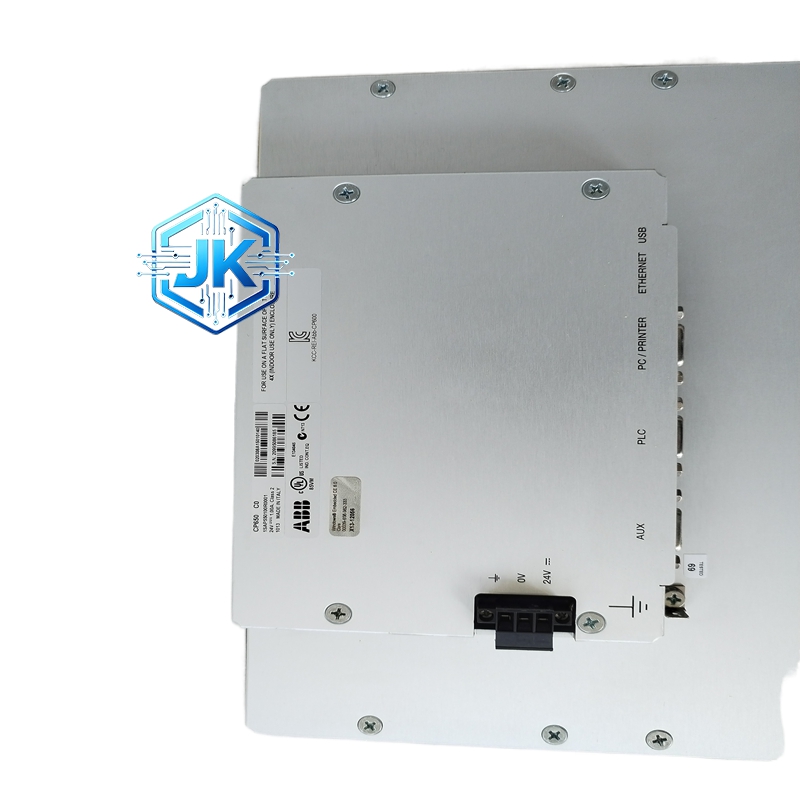

- 背面：通信接口、电源接口、USB 接口，分区清晰。
工作原理
触摸屏通过以太网或串口与 PLC 连接，接收 PLC 上传的设备运行数据、工艺参数、报警信息，以图形、文字、曲线形式显示；操作人员通过触摸屏输入操作指令、修改参数、切换画面，指令下发至 PLC，实现设备远程操作与监控；内置存储功能保存历史数据、配方，支持数据导出与追溯。
优势亮点
- 适配 ABB AC500 系列 PLC，无缝兼容，组态简便。
- 工业级可靠，宽温运行、IP65 防护，适配恶劣工业环境。
- 功能全面，支持数据监控、操作控制、报警管理、历史追溯。
适用行业
智能制造、汽车制造、食品饮料、包装机械、水处理、冶金、化工、能源。
安装要求
- 嵌入式安装于控制柜面板，固定牢固，密封良好。
- 通信线缆采用屏蔽线，远离动力电缆，避免干扰。
- 环境温度 – 25℃~+60℃，通风良好，无腐蚀性气体、无凝露。
使用注意事项
- 严禁超压供电，避免屏幕烧毁。
- 定期清洁屏幕表面，使用软布擦拭，避免尖锐物品刮擦。
- 下载程序时保持供电稳定，不可中断。
