描述

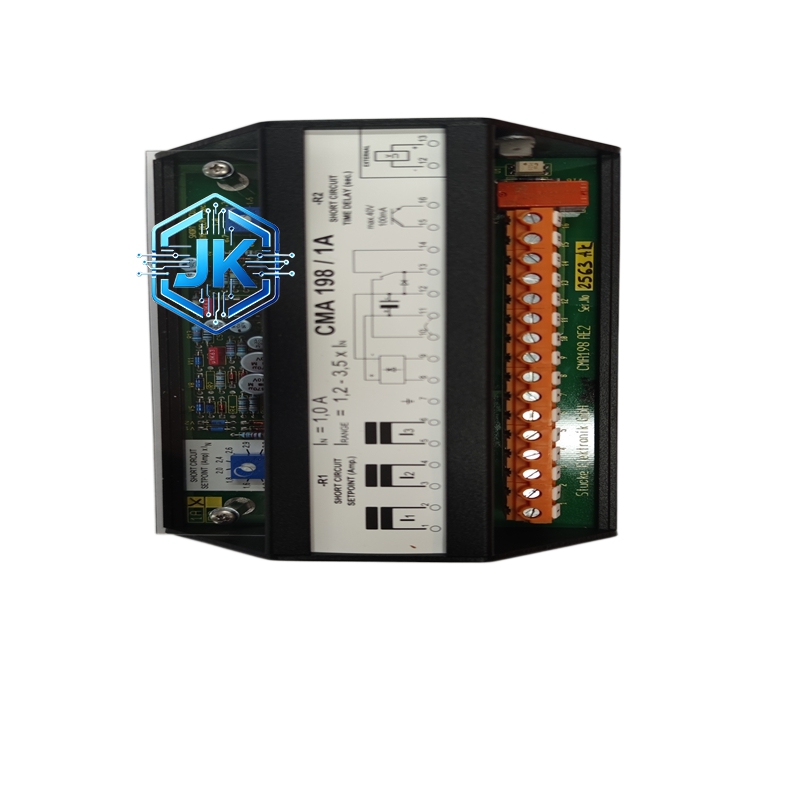

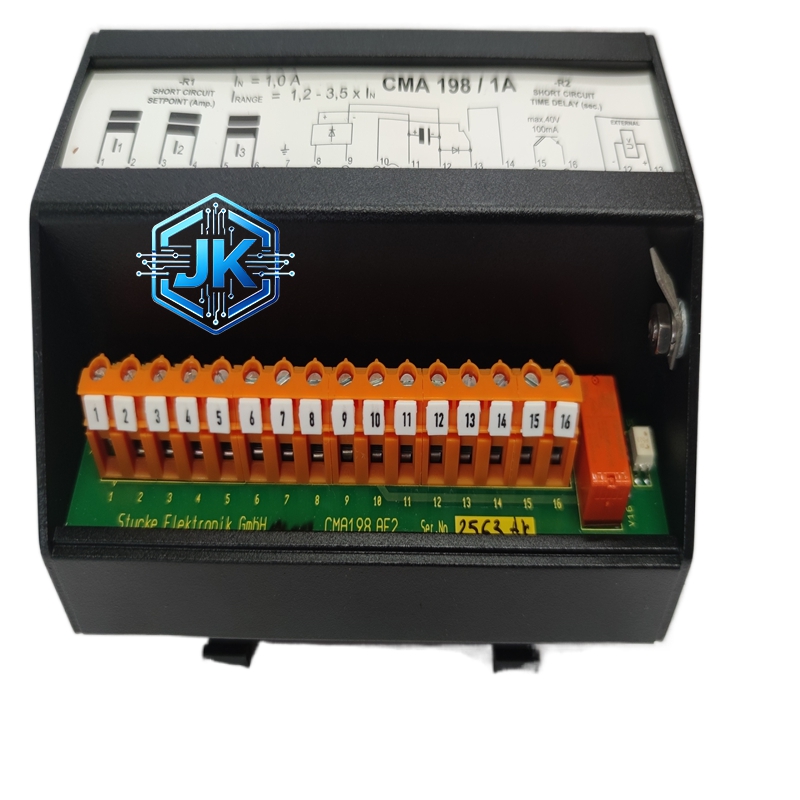

ABB CMA198 控制处理模块
技术规格
- 处理器：32 位工业级 RISC 处理器，主频400MHz
- 内存：256MB DDR RAM，128MB Flash
- 供电电压：24VDC±10%
- 功耗：≤10W
- I/O 接口：16 路数字输入、16 路数字输出、4 路模拟输入
- 通信接口：2×RJ45 以太网、1×RS232、1×RS485
- 工作温度：-25℃~+70℃
- 存储温度：-40℃~+85℃
- 尺寸：180mm×120mm×40mm
- 重量：1.8kg
- 防护等级：IP20
功能特点
- 高性能运算，32 位处理器，支持复杂 PID、模糊控制算法。
- 集成 I/O，自带数字 / 模拟量接口，无需额外扩展模块。
- 多通信接口，兼容以太网、串口，适配多设备组网。
- 程序存储，128MB Flash，支持用户程序与数据存储。
- 故障自诊断，实时监测硬件状态，故障代码自动记录。
性能参数
- 运算速度：逻辑指令处理速度≥10 万条 / 秒。
- 模拟量采集精度：±0.02%，16 位 AD 转换。
- 数字量输出容量：每通道 24VDC/0.5A，可驱动继电器。
- 连续运行时长：MTBF≥12 万小时，支持 7×24 小时不间断工作。
材质构成
- 基板：高精密玻纤 PCB 板，耐高温、抗老化、绝缘性强。
- 核心元件：进口 32 位处理器、工业级存储芯片、光电隔离 I/O 单元。
- 外壳：金属屏蔽外壳，抗电磁干扰、防尘、防震。
结构特征
- 紧凑型机架式结构，适配标准工业控制柜安装。
- 接口分区清晰：前端 I/O 端子、通信接口，后端系统总线接口。
- 正面带状态指示灯（电源、运行、报警、通信），运行状态直观。
工作原理
模块通电后启动处理器，加载用户控制程序，通过集成 I/O 接口采集现场传感器信号（温度、压力、流量），经运算处理后，输出控制信号驱动执行器（阀门、电机）；同时通过通信接口与上位机、其他控制器交互数据，实现远程监控与协同控制；内置诊断程序实时监测硬件与程序运行状态，异常时触发报警并记录故障信息。
优势亮点
- 集成度高，自带 I/O 与通信接口，简化系统架构，降低成本。
- 运算能力强，支持复杂控制算法，适配高精度工艺需求。
- 工业级可靠，耐高温、抗干扰、防震，适配恶劣工况。
适用行业
发电、化工、冶金、造纸、水处理、制药、食品加工、智能装备。
安装要求
- 水平安装于标准控制柜机架，固定螺丝拧紧，无松动。
- I/O 线缆与通信线缆分开布线，屏蔽线接地良好。
- 环境温度 – 25℃~+70℃，通风良好，无腐蚀性气体、无凝露。
使用注意事项
- 严禁超压、反极性供电，避免模块烧毁。
- 下载程序时保持供电稳定，不可中断。
- 定期清理模块散热风扇灰尘，保障散热通畅。
