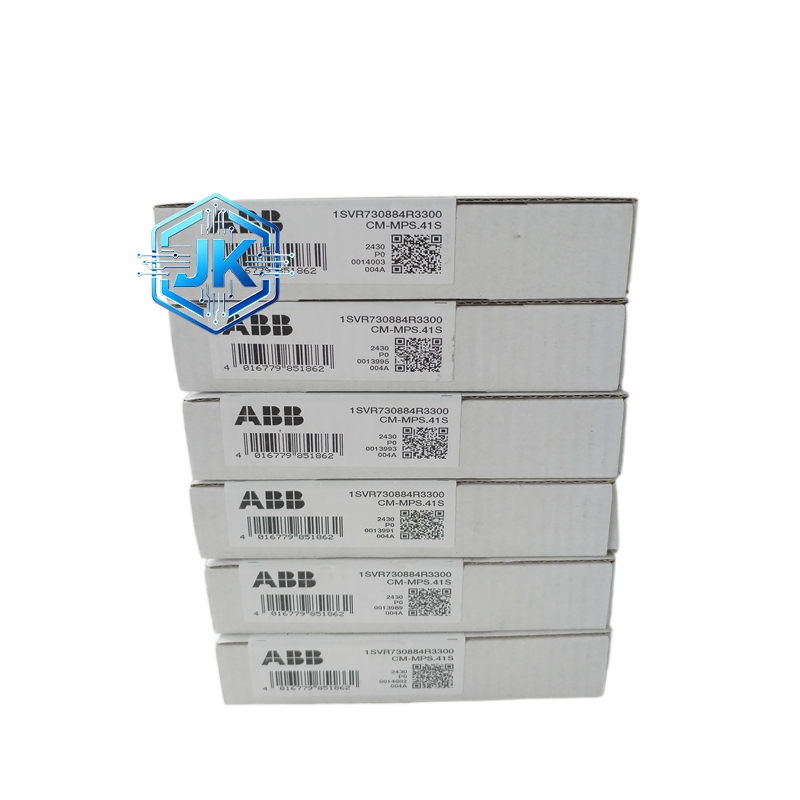

ABB CM-MPS 多功能电源监控继电器
技术规格
- 监控电压：三相208~480VAC，单相120~240VAC
- 频率范围：50/60Hz±5%
- 监控功能：过压、欠压、缺相、相序、频率异常
- 输出触点：2 组常开 / 常闭触点，250VAC/5A
- 响应时间：过压 / 欠压≤200ms，缺相 / 相序≤100ms
- 工作温度：-25℃~+60℃
- 存储温度：-40℃~+85℃
- 功耗：≤3W
- 安装方式：DIN 导轨安装
- 防护等级：IP20
功能特点
- 多功能监控，集成过压、欠压、缺相、相序、频率监测于一体。
- 宽电压适配，支持三相 208~480V、单相 120~240V，通用性强。
- 快速响应，缺相 / 相序≤100ms，及时保护负载设备。
- 可调阈值，过压、欠压阈值可通过旋钮调节，适配不同工况。
- 状态指示，LED 指示灯显示电源正常、故障状态，直观易懂。
性能参数
- 电压监测精度：±1%，频率监测精度：±0.5%。
- 触点寿命：≥10 万次通断，长期使用可靠。
- 绝缘耐压：AC2000V/1min，无击穿、无漏电。
材质构成
- 外壳：阻燃工程塑料，绝缘、防尘、抗老化。
- 内部：工业级电压检测芯片、高精度频率振荡器、继电器触点。
- 端子：加厚黄铜镀锡材质，导电性能优、抗氧化。
结构特征
- 紧凑型长方体结构，适配标准 DIN 导轨安装，节省空间。
- 正面带调节旋钮（过压、欠压阈值）与 LED 指示灯。
- 上下端为接线端子，分区清晰（电源输入、触点输出）。
工作原理
继电器接入三相 / 单相电源后，内部电压、频率检测电路实时采集电源参数，与预设阈值对比：电压过高 / 过低、缺相、相序错误、频率异常时，内部继电器动作，输出触点切换，触发报警或切断负载电源；电源恢复正常后，自动复位，恢复供电。
优势亮点
- 多功能集成，单设备实现多参数监控，降低采购成本。
- 宽电压适配，通用性强，适配全球多数工业配电系统。
- 快速响应，及时保护电机、变频器等贵重设备，减少故障损失。
适用行业
工业电机控制、变频器配套、精密设备供电、暖通空调、水泵风机、制造业生产线、配电房监控。
安装要求
- 安装于标准 DIN 导轨，固定牢固，无松动。
- 电源输入与触点输出接线正确，区分火线、零线、地线。
- 环境温度 – 25℃~+60℃，通风良好，无腐蚀性气体、无凝露。
使用注意事项
- 严禁超额定电压接入，避免内部电路烧毁。
- 定期检查接线端子紧固性，避免松动发热。
- 阈值调节需在断电状态下进行，防止触电。
