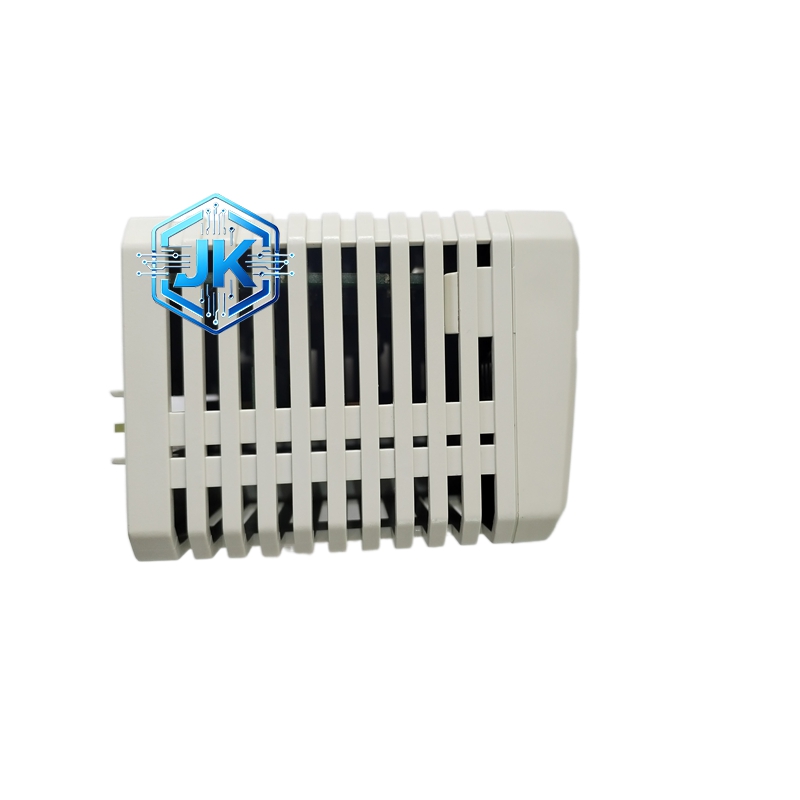

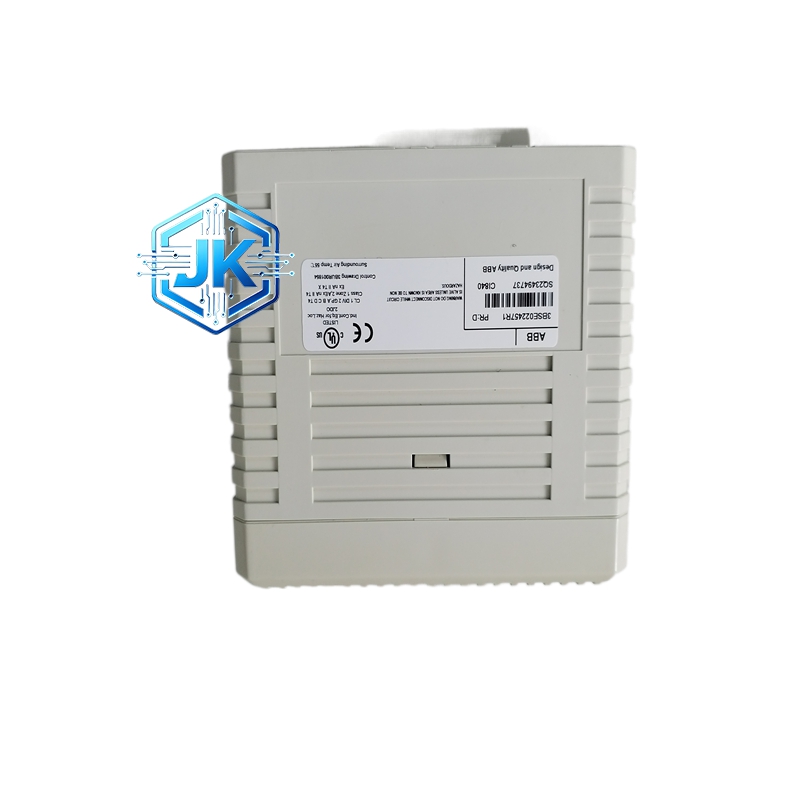

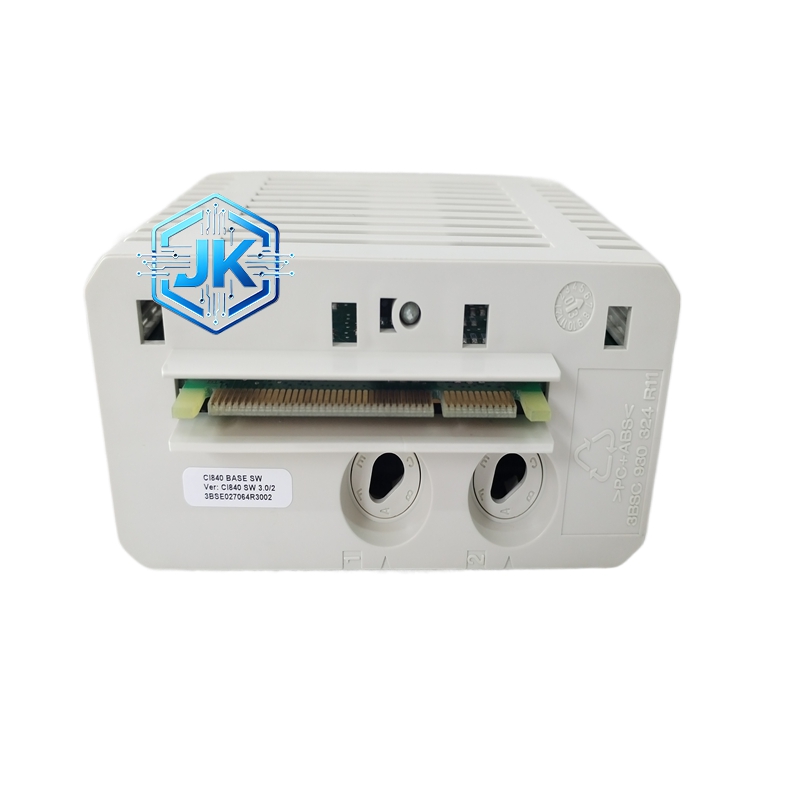

ABB CI840 冗余 PROFIBUS DP-V1 现场总线通信模块
技术规格
- 通信协议：PROFIBUS DP-V1（兼容 DP V0）
- 通信速率：9.6 kbps～12 Mbps，自动适配 / 软件配置
- 冗余模式：1+1 双机热备，主备链路无缝切换
- 接口：双RS-485，9 针 D-Sub 隔离接口
- 电气隔离：接口与背板间 **≥500 VAC** 隔离
- 供电：24 VDC（19.2～30 VDC），背板供电，功耗≤5 W
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 尺寸（宽 × 高 × 深）：127.5×186×59 mm
- 重量：约 1 kg
- 认证：CE、UL、TÜV
功能特点
- 冗余主站：双 PROFIBUS 接口，主备链路同时在线，故障自动切换
- 高速实时通信：12 Mbps 速率，周期数据刷新≤1 ms，适配高速控制
- 热配置（HCR）：系统不停机在线修改 I/O 配置、增减站点
- HART 透传：无缝集成 HART 智能仪表，支持远程参数读写与诊断
- 电气隔离：双接口均隔离，抗现场电气干扰，保护背板
- 状态自诊断：多 LED 指示灯显示模块、双链路通信、故障状态
- 热插拔：带电插拔不影响系统运行，简化维护
- OSP 处理：支持顺序事件记录，便于故障追溯
性能参数
- 通信响应时间：≤5 ms（12 Mbps）
- 冗余切换时间：≤10 ms，切换无数据丢失、无停机
- 数据传输误差：≤±0.05%
- MTBF：≥200,000 小时
- 连续运行能力：支持 7×24 小时不间断运行
材质构成
- 外壳：工业级阻燃 ABS 工程塑料，耐高温、抗老化、防腐蚀
- 电路板：高阻燃玻纤 PCB 板，加厚高纯铜线路，表面防潮绝缘涂层
- 接口：镀金触点（抗氧化、低接触电阻）
- 内部元件：进口工业级通信芯片、高速光耦、稳压电容、防震电阻
结构特征
- 紧凑型冗余模块，适配 S800 I/O 系统 TU846（冗余）/TU847（非冗余）底座
- 前后分区布局：前端双 D-Sub 接口 + LED 指示灯，后端背板对接触点
- 双链路独立设计：主备链路物理隔离，避免单点故障影响双链路
- 卡扣式固定：快速拆装，定位精准，接触可靠
- 防尘防潮腔体：密闭结构，防护等级 IP20
工作原理
模块通电后通过背板获取 24 VDC 供电，初始化双 PROFIBUS 主站链路；主链路正常时承担所有周期 / 非周期数据交互；实时监测双链路状态，主链路故障时毫秒级无缝切换至备用链路；支持 HART 信号透传，将 HART 仪表数据封装入 PROFIBUS 报文传输；接收控制器指令，转发至现场 I/O/ 仪表，同时回采现场数据上传控制器；故障时触发 LED 报警并上传故障代码，支持远程诊断。
优势亮点
- 冗余不间断：1+1 热备 + 毫秒级切换，彻底杜绝通信中断导致停产
- 全功能适配：热配置 + HART 透传 + 热插拔，满足连续生产运维需求
- 强抗干扰：双隔离 + 屏蔽设计，适配冶金、化工等强电磁环境
- 原厂适配：完美适配 S800 I/O 与 800xA，兼容性无偏差
- 运维高效：双链路诊断 + 远程监控，故障快速定位，维护无需停机
适用行业
石油化工、冶金钢铁、电力、水泥建材、造纸印刷、水处理、制药、食品加工、智能工厂自动化产线、轨道交通、连续生产工艺装置。
安装要求
- 安装于 S800 系统 **TU846（冗余）/TU847（非冗余）** 底座，锁紧卡扣
- 双通信线均使用PROFIBUS 专用屏蔽双绞线，两端接地，远离动力电缆
- 冗余双链路分开布线，避免同缆干扰
- 背板供电电压稳定在24 VDC±10%，纹波≤5%
- 安装环境温度 – 20℃～+60℃，湿度 10%～90% 无凝露，预留散热空间
使用注意事项
- 严禁超电压（>30 VDC）供电，避免烧毁模块
- 热插拔时避免触碰接口触点，防止静电损坏
- 定期清理模块表面灰尘，保持散热通畅
- 双链路终端电阻按规范配置，不可漏接
- 固件升级需在停机状态下进行，中途不可断电
- 长期停用需断电存放于干燥通风环境，避免潮湿老化
