描述

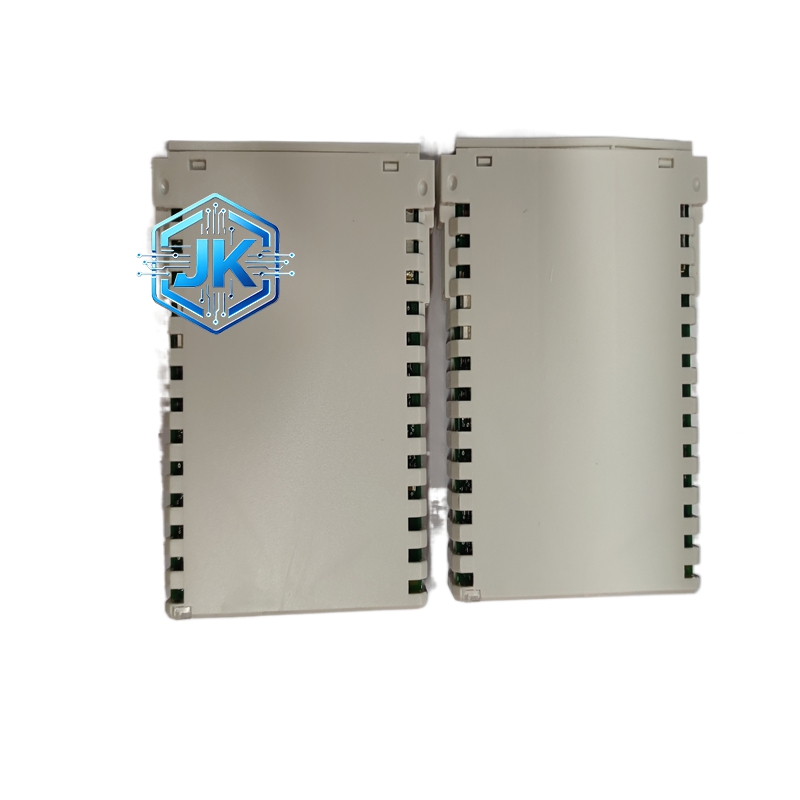

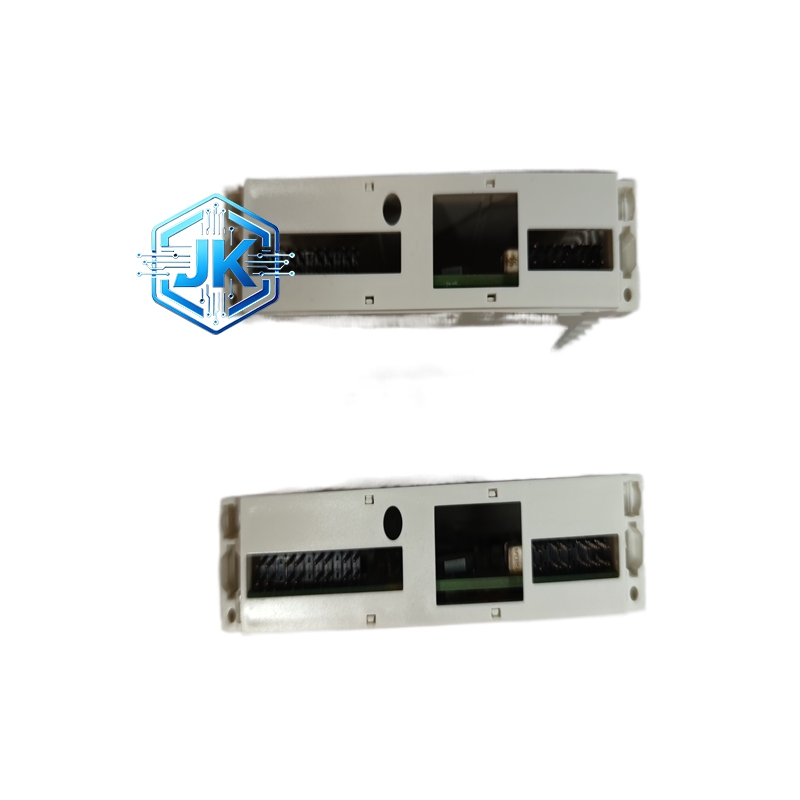

ABB AI830 热电阻（RTD）输入模块
技术规格
-
输入通道数：8 通道
-
传感器类型：Pt100、Pt1000、Ni100、Cu10 等标准热电阻
-
连接方式：二线制、三线制、四线制
-
测量范围：-200℃ 至 +850℃（取决于传感器类型）
-
分辨率：16 位
-
供电电压：24V DC（允许波动范围 19.2-28.8V DC）
-
工作温度范围：-25℃ 至 +60℃
-
存储温度范围：-40℃ 至 +85℃
-
防护等级：IP20
-
物理尺寸：102mm × 119mm × 45mm
功能特点
-
8 通道热电阻输入，支持多种标准热电阻类型
-
自动导线电阻补偿（三线制/四线制连接）
-
16 位高分辨率转换，确保温度测量高精度
-
内置传感器开路/短路检测功能
-
支持热插拔，便于维护更换
性能参数
-
测量精度：±0.1℃（Pt100，三线制，25℃环境温度）
-
温度转换线性度：优于 ±0.05%
-
通道更新速率：每通道 <100ms
-
隔离耐压：500V AC（通道与系统间）
工作原理 AI830 模块采用恒流源激励方式，向热电阻传感器注入恒定电流，通过高精度差分放大器测量传感器两端电压降，经 16 位 ADC 转换为数字量。模块内置热电阻分度表线性化算法，将电阻值直接转换为工程单位温度值，并通过现场总线传输至控制器。
优势亮点
-
直接连接热电阻，无需额外信号调理器
-
自动导线电阻补偿消除引线误差
-
传感器故障自动检测，提升系统安全性
适用行业 冶金热处理、电力锅炉、化工反应釜、食品饮料杀菌、 HVAC 系统
安装要求
-
热电阻信号电缆必须采用屏蔽电缆，屏蔽层单端接地
-
三线制连接时，三根导线材质、截面积、长度必须完全一致
-
避免将信号线与动力电缆敷设在同一桥架内
使用注意事项
-
二线制连接会引入导线电阻误差，仅适用于精度要求不高的场合
-
定期校验模块内部恒流源精度
-
传感器开路时模块输出超量程报警值，需在控制系统中配置相应处理逻辑
