描述

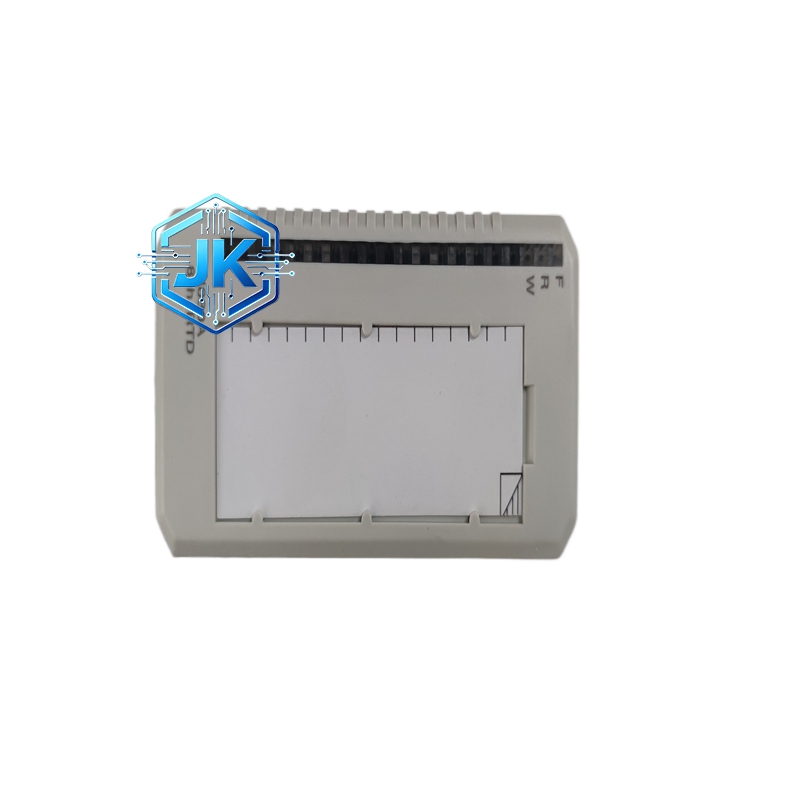

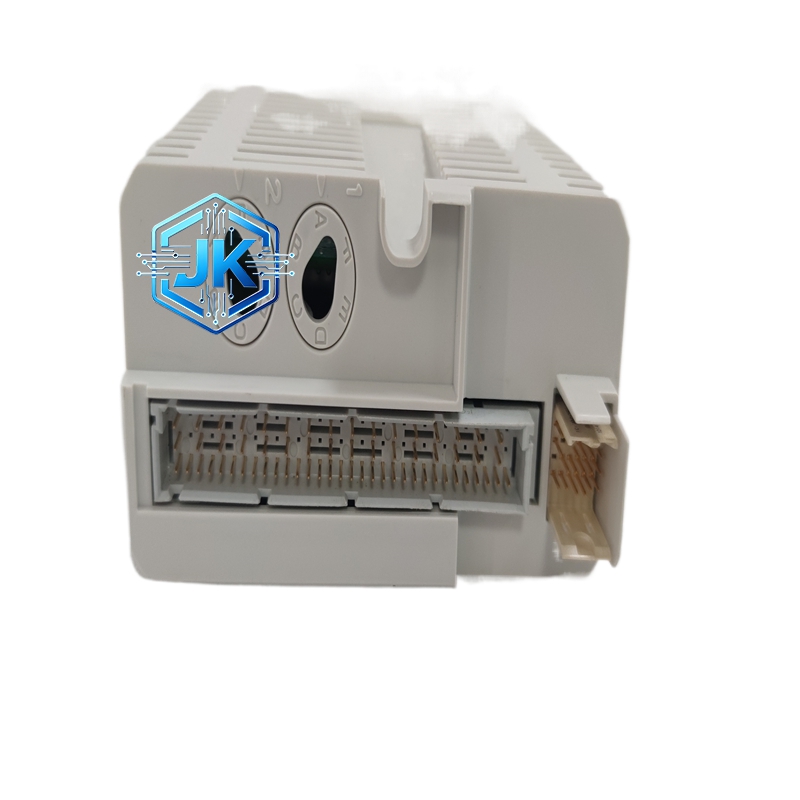

ABB AI815 模拟量输入模块
技术规格
-
输入通道数：8 通道
-
信号类型：
-
电流：0-20mA、4-20mA
-
电压：0-5V
-
-
分辨率：12 位
-
输入阻抗：电压输入 >10M 欧姆；电流输入 250 欧姆
-
过压/欠压承受能力：±11V DC
-
HART 版本：HART 5/6/7 兼容
-
供电电压：24V DC（允许波动范围 19.2-28.8V DC）
-
工作温度范围：-25℃ 至 +60℃
-
存储温度范围：-40℃ 至 +85℃
-
防护等级：IP20
-
物理尺寸：102mm × 119mm × 45mm
-
产品净重：0.3kg
功能特点
-
8 通道模拟输入，支持电压或电流输入（同一模块不可混用）
-
集成 HART 兼容变送器供电分配功能
-
变送器电源受监控且具有电流限制保护
-
简化两线制或三线制变送器接线
-
支持 HART 设备参数配置与诊断信息读取
-
若使用外部电源为 HART 变送器供电，该电源必须具有 HART 兼容性
性能参数
-
测量精度：±0.1% FS（25℃典型值）
-
HART 通信速率：1200bps（Bell 202 频移键控）
-
隔离耐压：1kV AC（通道与系统间）
工作原理 AI815 模块在标准模拟信号采集基础上，通过内置 HART 调制解调器在 4-20mA 信号线上叠加 Bell 202 标准的 1200Hz/2200Hz 频移键控信号，实现与 HART 智能变送器的数字通信。模块将变送器的过程变量（PV）、设备状态及诊断信息经 PROFIBUS DP 上传至控制系统，实现设备级资产管理。
优势亮点
-
单模块完成信号采集与智能设备管理，减少额外 HART 多路转换器配置
-
变送器电源监控功能实时检测线路开路/短路故障
-
支持 HART 设备在线参数调整，无需中断过程控制
适用行业 石油化工、精细化工、制药、油气储运、电力能源
安装要求
-
必须配合支持 HART 的端子单元（如 TU810V1、TU812V1、TU830V1）使用
-
HART 信号线需采用屏蔽双绞线，屏蔽层在控制柜侧单端接地
-
每个通道的 HART 设备地址需独立配置，避免通信冲突
使用注意事项
-
电流与电压信号不可在同一模块上混合使用
-
外部 HART 电源必须满足 HART 基金会兼容性要求
-
HART 通信线缆长度通常不超过 1500 米（取决于线缆规格）
-
避免将 HART 信号线与变频器动力电缆平行敷设
