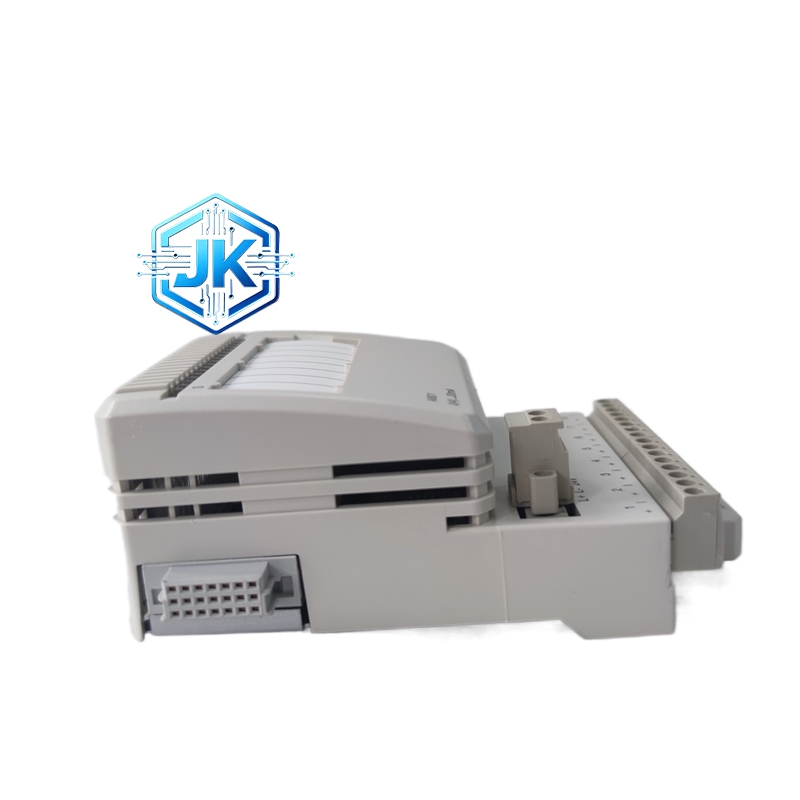

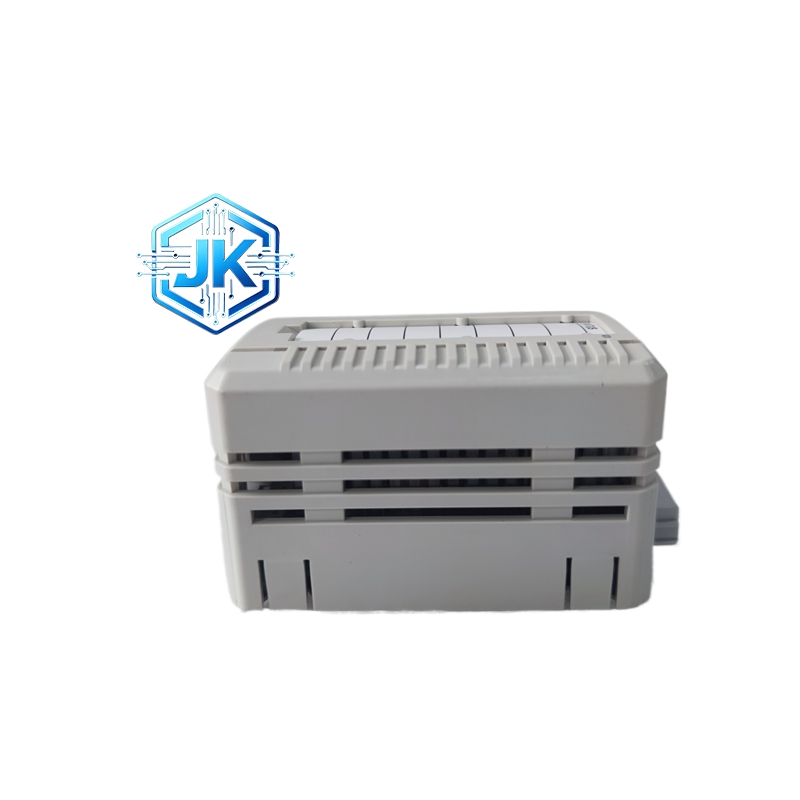

ABB AI801 模拟量输入模块
工作原理
现场传感器输出标准模拟电信号进入模块内部，先经过多级 RC 滤波电路完成杂波滤除，再通过高精度运算放大器完成信号幅值校准与电平匹配，经由光电隔离器件实现现场强电区域与控制系统弱电区域完全电气隔离，最后通过高速高精度 A/D 模数转换芯片将连续模拟量转化为数字化通讯数据，依托系统背板高速总线实时上传至中央控制器完成数据解析与运算处理。
材质构成
主体电路板采用高耐热阻燃 FR4 工业级玻纤板材；内部信号处理芯片选用工业级宽温运算芯片；电气隔离部件为高速耐高压光电耦合器；外部防护壳体采用阻燃耐冲击 ABS 工程塑料；接线端子基座采用耐老化高强度绝缘塑料；连接触点为镀金抗氧化合金材质；内部填充采用耐高温阻燃绝缘灌封介质。
结构特征
采用标准机柜卡轨式插拔一体结构，单槽位紧凑集成设计；模块正面配置多路独立通道运行状态指示灯与系统运行指示灯；下部设置一体式分区螺钉紧固接线端子排；背部集成专用系统总线金手指对接端口；内部电路分区布局，采集回路、隔离回路、通讯回路相互独立分隔；整体具备防尘、防松动、防误插定位结构。
技术规格与性能参数
额定工作供电：DC24V±10%
标准采集通道数：8 路独立模拟输入通道
支持输入信号制式：4-20mA 直流电流信号、0-10V 直流电压信号
信号采集分辨率：16 位
全量程测量精度：±0.1%FS
通道之间电气隔离电压：1500VAC 工频耐压
单通道信号响应时间：≤50ms
正常工作环境温度：-20℃~+65℃
设备存储环境温度：-40℃~+85℃
适用环境相对湿度：5%~95% 无冷凝水汽
整机外部防护等级：IP20
模块整体功耗：≤5.5W
电磁兼容等级：符合工业 EMC 三级抗干扰标准
功能特点
支持系统上位机软件一键配置信号类型，无需硬件改动；内置输入过压、过流、反接三重硬件安全防护机制；具备现场信号断线自动识别报警功能；全部通道相互独立无电气串扰干扰；支持系统在线热插拔更换作业，更换过程不影响整套系统其余点位正常运行；自带通道故障精准定位提示功能；具备长期运行温度自动补偿功能。
优势亮点
硬件工艺成熟稳定，工业现场常年运行无参数漂移现象；通用兼容性极强，适配 ABB 全系列主流 DCS 与 PLC 控制系统；结构标准化，现场替换安装无需更改外部接线线路；信号采集线性度优异，满足常规工艺精准控制标准；运维操作简单，现场调试与后期检修工作量极低；批量布设性价比高，适合大规模点位集中采集项目。
适用行业
火力发电厂全套机组自控系统、石油炼制化工生产装置、天然气集输场站、城市市政污水处理厂、冶金钢铁生产流水线、水泥建材自动化生产线、制药洁净车间自动化控制、轻工食品流程管控等全流程工业领域。
安装要求
统一固定安装在工业控制柜内部标准 35mm DIN 钢制导轨之上；安装位置远离变频器、大功率交流接触器、高压动力线缆等强电磁干扰设备；模拟量信号传输线缆必须采用双绞屏蔽专用线缆，严格与动力供电线缆分层分槽独立铺设；接线作业严格按照模块端子标识区分正负极线路，接线紧固扭矩遵循原厂标准数值；模块背部总线对接端口必须完全卡合到位，保证通讯接触无松动。
使用注意事项
严禁向模块接入超出额定电压范围的外部供电电源；禁止将模块放置在高腐蚀性气体、重度粉尘、长期潮湿凝露无防护环境中长期使用；严禁私自拆卸模块外部壳体、改动内部电路线路与元件布局；系统处于正常运行状态下禁止随意插拔模块；定期定时检查接线端子紧固状态与屏蔽线缆接地完整性；模块出现通道故障必须完成整机断电操作后再进行更换检修。
