描述

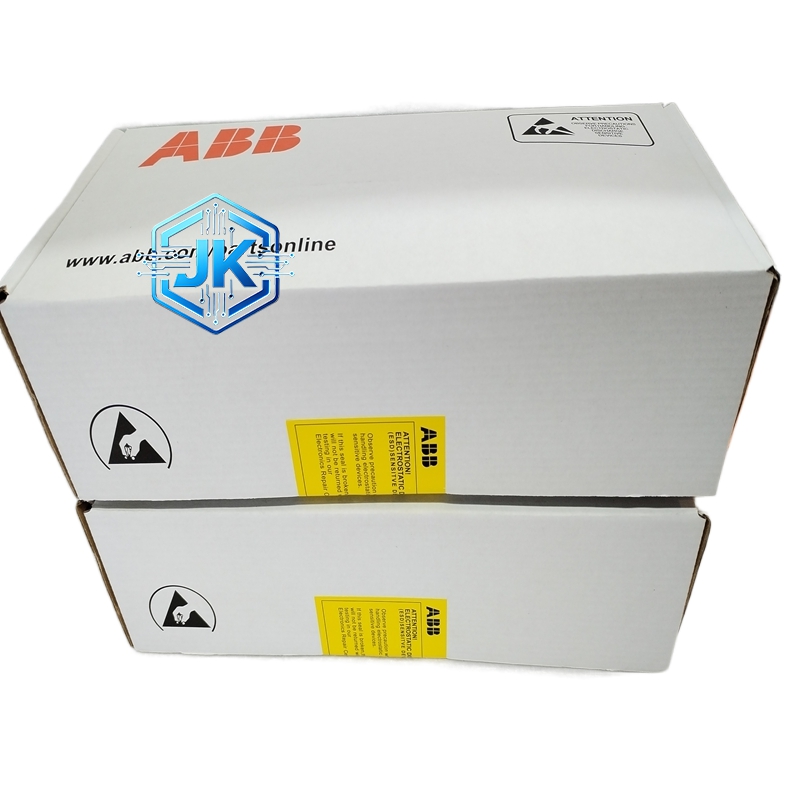

ABB ACS800 系列变频器专用 24V 直流电源板卡（APFS-11C）
-
技术规格
- 产品编号：68969972
- 输入电压：85-264V AC（宽范围交流输入）
- 输出电压：24V DC±1%
- 输出电流：5A（最大）
- 转换效率：≥89%
- 纹波噪声：≤50mV
- 保护功能：过流、过压、短路、过热、反接保护
- 工作温度：-10℃~+60℃（50℃以上降额）
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 认证标准：CE、UL、cUL、RoHS
- 尺寸：100mm×80mm×25mm
- 重量：约 1.45kg
-
功能特点
- 宽范围输入：85-264V AC，适配全球电网电压，无需调整
- 高效稳定输出：24V DC±1%、5A，纹波小，为变频器控制板、编码器、I/O 模块提供纯净电源
- 多重保护机制：过流、过压、短路、过热、反接保护，故障自动切断，保护变频器核心部件
- 强电磁兼容性：通过 EN 61000-6-2/-4 工业 EMC 标准，抗电网波动与现场干扰
- 即插即用：标准板卡设计，适配 ACS800 系列变频器插槽，无需调试
- 现场可更换（FRU）：结构紧凑，安装拆卸便捷，降低运维停机时间
-
性能参数
- 电压调整率：≤±0.5%（满载）
- 负载调整率：≤±1%（0-100% 负载）
- 启动时间：≤2 秒
- 保持时间：≥20ms（满载）
- 绝缘电阻：≥10MΩ（500V DC）
-
材质构成
- PCB 板：高阻燃玻纤板，无铅工艺，抗氧化
- 外壳：金属屏蔽壳，抗干扰、散热好
- 内部元件：工业级开关管、固态电容、精密变压器，耐高温、长寿命
- 连接器：镀金端子，导电性能优异、防氧化
-
结构特征
- 板卡式设计：标准尺寸，适配变频器内部插槽
- 金属屏蔽：全金属外壳，屏蔽电磁干扰，提升稳定性
- 灌封工艺：部分版本内部灌封，抗震、防潮、防尘
- 接口清晰：输入 / 输出端子标识明确，接线便捷
-
工作原理：输入交流电经整流滤波后，通过高频开关电路转换为高频脉冲，再经变压器降压、整流滤波后输出稳定 24V DC；控制电路实时监测输出电压、电流、温度，异常时触发保护机制，切断输出；金属屏蔽壳阻断外部电磁干扰，确保电源纯净。
-
优势亮点：宽范围输入，全球适配；高效低纹波，电源纯净；多重保护，可靠性高；强抗干扰，适配恶劣工况；即插即用，维护便捷；原装进口，品质稳定。
-
适用行业：冶金、化工、电力、水处理、造纸、水泥、矿山、通用机械
-
安装要求：安装于 ACS800 系列变频器内部指定插槽；环境温度 – 10℃~+60℃，通风良好；远离变频器功率模块（发热源）；固定牢固，避免振动；连接器插紧，防止接触不良
-
使用注意事项：严禁带电插拔；定期检查连接器紧固性；避免过载运行（≤5A）；50℃以上环境需降额使用；故障后需断电更换，不可维修；长期停机需断电
