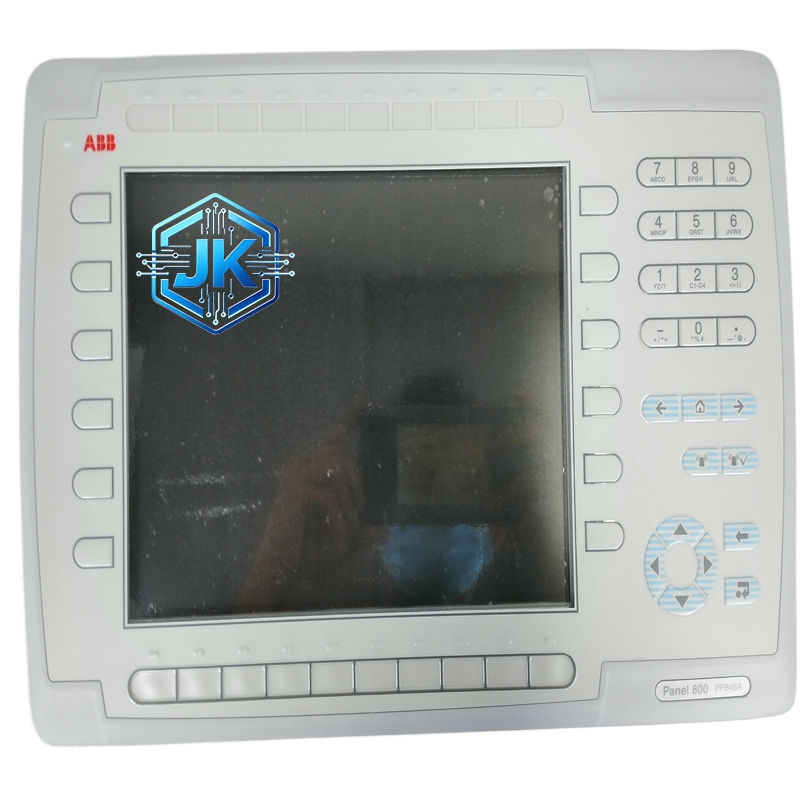

ABB 800PP846A AC800M 图形化操作员站面板
技术规格：
显示屏：10.4 英寸 TFT 彩色液晶，分辨率 800×600
触摸屏：电阻式触摸屏
处理器：Intel Atom 双核 1.6GHz
内存：2GB DDR3
存储：32GB SSD
通信接口：2 路以太网（10/100/1000Mbps），1 路 USB，1 路串口
操作系统：Windows Embedded Standard 7
软件：DynamO 操作员软件
防护等级：前面板 IP65（防水防尘）
功能特点：
图形化显示工艺流程，支持多画面切换和弹出式报警
支持趋势记录（最多 100 个测点同时记录）
支持操作员权限管理（工程师、操作员、观察员三级权限）
内置报警管理功能，支持报警确认、过滤、优先级排序
支持远程桌面功能，工程师可远程诊断和维护
前面板 IP65 防护，可在潮湿环境中使用
支持 USB 键盘和鼠标接入
应用场景：
电厂集控室的主操作员站
水厂中控室的监控面板
化工厂 DCS 的操作员界面
所有 AC800M 项目的标准 HMI 配置
性能参数：
工作温度：0°C 至 +50°C
存储温度：-20°C 至 +60°C
相对湿度：10% 至 90% 无凝露
MTBF：大于 50,000 小时
EMC 等级：IEC 61000-6-4 工业级
材质构成：
外壳为铸铝合金，表面粉末喷涂（灰色）
前面板为钢化玻璃，厚度 4mm
内部电路板为 FR-4 玻纤板
SSD 为工业级宽温型
结构特征：
面板安装式，开孔尺寸 270mm x 210mm
前面板为 10.4 英寸彩色触摸屏
底部有 4 个 USB 接口和 1 个串口

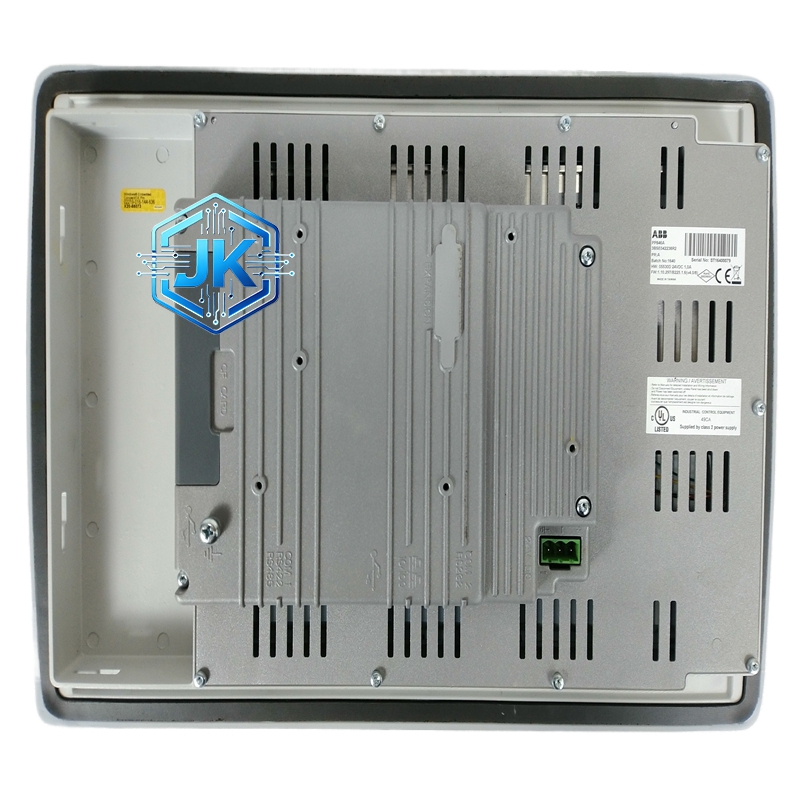

背面有 2 个以太网口和电源接口
工作原理：
操作员站通过以太网与 AC800M 控制器通信，每 250ms 刷新一次所有画面数据。DynamO 软件将控制器传送的数字量转换为图形元素（如管道颜色、阀门开度、液位高度等）显示在触摸屏上。操作员通过触摸屏点击按钮或滑动条，操作指令经以太网传送给控制器，控制器执行后将结果返回显示。
安装要求：
必须安装在控制室操作台的嵌入式开孔中
以太网电缆使用超五类或六类屏蔽网线
电源使用 24V DC 或 220V AC（根据型号选配）
前面板与操作台之间必须密封，防止灰尘进入
使用注意事项：
操作系统和 DynamO 软件由 ABB 统一授权，不可自行安装其他软件
定期备份操作员画面和参数配置
触摸屏不可使用尖锐物体操作
每 2 年更换一次 SSD（防止存储寿命到期）
不要在运行中强制关机，必须通过软件正常关闭
