描述

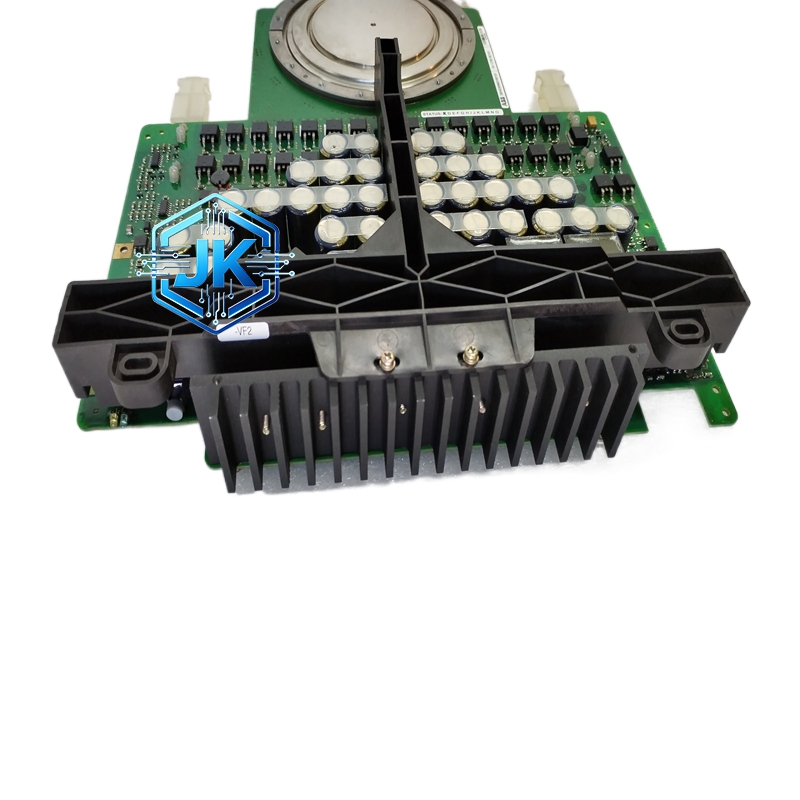

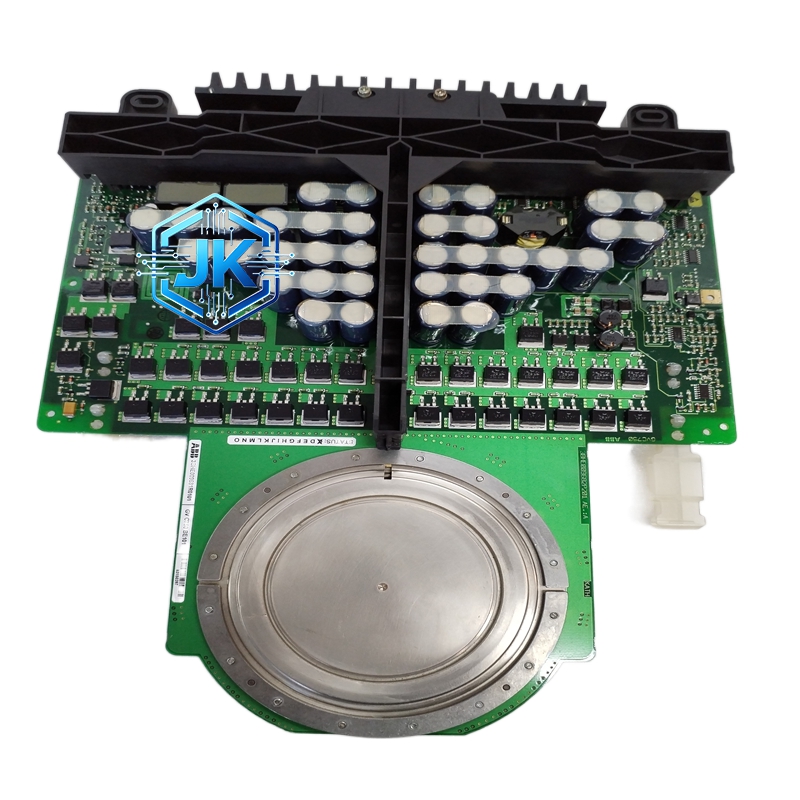

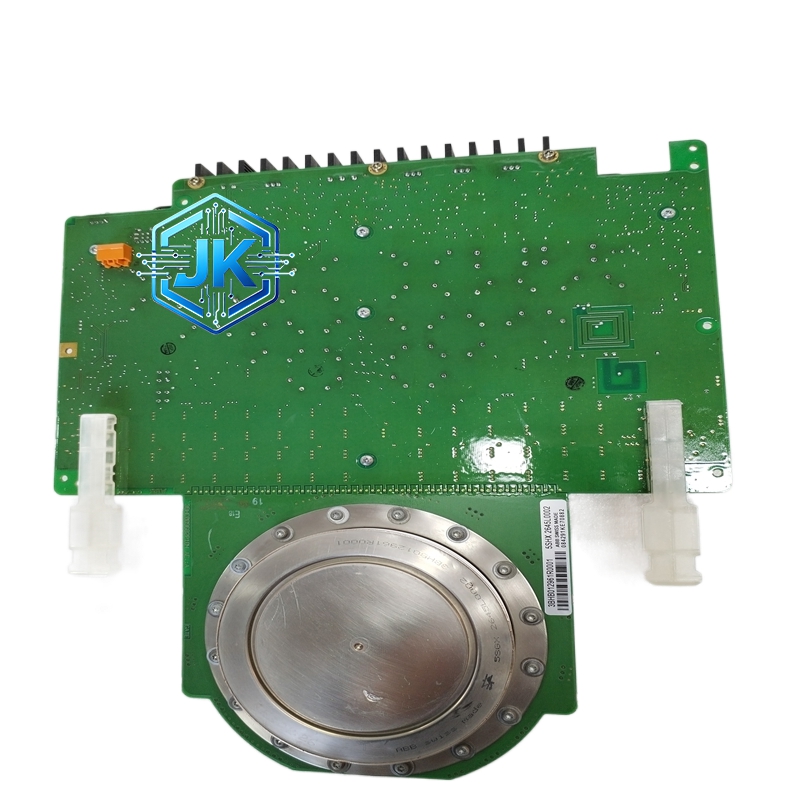

ABB 5SHX2645L0002 集成门极换流晶闸管（IGCT）功率模块
技术规格：
- 额定重复峰值断态电压：3300V
- 额定通态平均电流：2645A
- 峰值正向电流：4000A
- 导通压降：≤2.5V
- 开关频率：最高 10kHz
- 工作温度范围：-40℃至 + 85℃
- 存储温度范围：-55℃至 + 125℃
- 绝缘耐压：≥5000V（模块对地）
- 冷却方式：自然冷却 / 强制水冷可选
- 防护等级：IP20
- 外形尺寸：450mm×260mm×260mm
- 重量：约 25kg
- 认证：CE、UL、RoHS、IEC 60700
功能特点：
- 低导通损耗：采用缓冲层结构设计，硅片厚度更薄，导通损耗显著降低，能耗优化。
- 快速开关特性：纳秒级开关速度，动态响应快，适配高频电力转换场景。
- 高抗冲击能力：可承受 60kA 浪涌电流，适配电网波动及冲击负载环境。
- 压接式封装：无螺栓设计，热阻低、散热均匀，抗振动、抗热循环疲劳，寿命长。
- 集成门极驱动：内置门极驱动电路，简化外围设计，提升开关一致性与可靠性。
材质构成：
- 芯片材质：高纯度单晶硅（N 型缓冲层结构）
- 封装材质：耐高温环氧树脂、陶瓷绝缘层、无氧铜电极、铝合金散热基板
- 壳体材质：阻燃工程塑料 + 金属加固框架
结构特征：
- 压接式堆叠结构：多层半导体芯片与金属电极压接集成，无焊接点，热稳定性强。
- 集成门极控制板：模块内置门极驱动与保护电路，外部仅需光纤信号控制。
- 对称功率端子：主电路输入 / 输出端子对称布局，适配母线平行连接。
- 光纤信号接口：采用光纤隔离控制，抗电磁干扰能力强。
工作原理：基于 IGCT 技术，结合 GTO 高阻断电压与 IGBT 高速开关优势，通过门极换流实现快速开通 / 关断，将交流电转换为直流电或实现变频控制，核心是通过控制门极信号改变半导体导通状态，完成电能转换。
优势亮点：
- 高功率密度，小体积承载大电流，适配紧凑型大功率设备。
- 低损耗、高效率，降低系统能耗，运行成本低。
- 高可靠性，耐受极端温度、振动、电磁干扰，长期稳定运行。
- 集成化设计，简化系统架构，减少外围组件，降低维护成本。
适用行业：电力（高压直流输电、柔性交流输电）、油气、化工、冶金、矿山、轨道交通（牵引变流器）、新能源（风电 / 光伏并网逆变器）。
安装要求：
- 采用 DIN 导轨或螺栓固定安装，安装平面平整度≤0.1mm。
- 功率端子与母线连接扭矩严格控制在 25-30N・m，确保接触良好。
- 冷却系统适配：水冷型需连接专用水冷管路，水压 0.3-0.5MPa，水温≤40℃。
- 环境要求：安装于密闭机柜，环境温度 0-40℃，湿度 5%-70% RH，无凝露、无腐蚀性气体。
使用注意事项：
- 严禁超电压、超电流运行，避免模块烧毁。
- 开关频率不超过 10kHz，防止过热损坏。
- 定期检查冷却系统状态，清理散热通道灰尘，避免散热不良。
- 维护时断电放电，严禁带电插拔光纤或功率端子。
- 避免剧烈振动与冲击，运输与安装过程轻拿轻放。
