描述

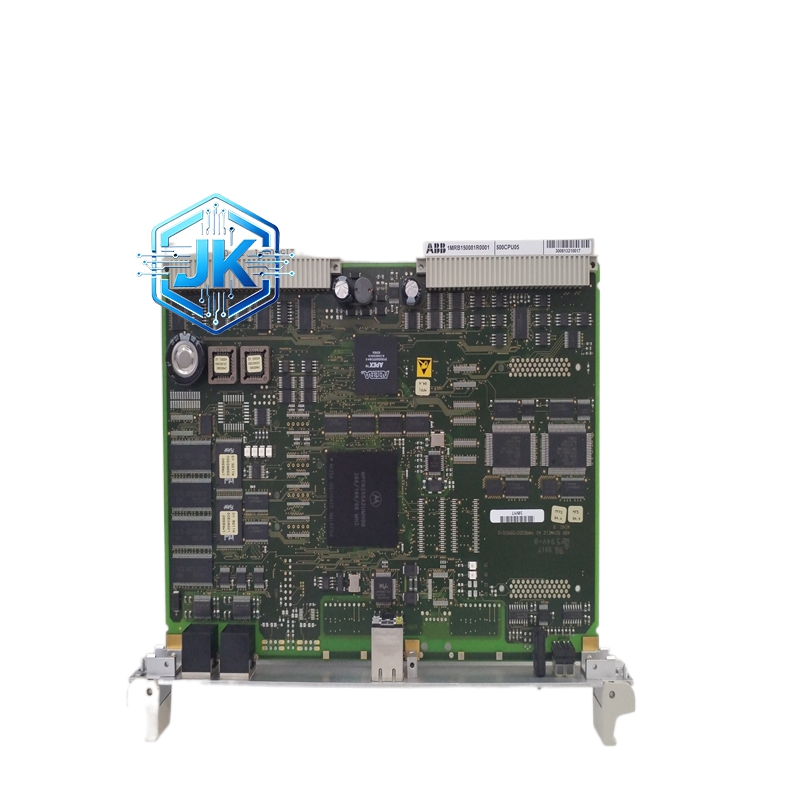

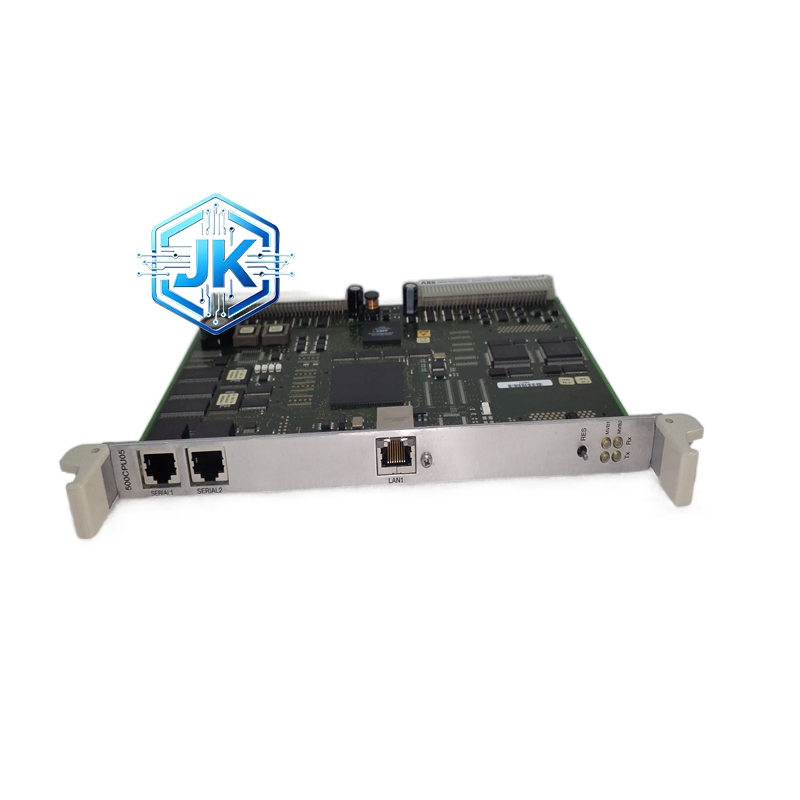

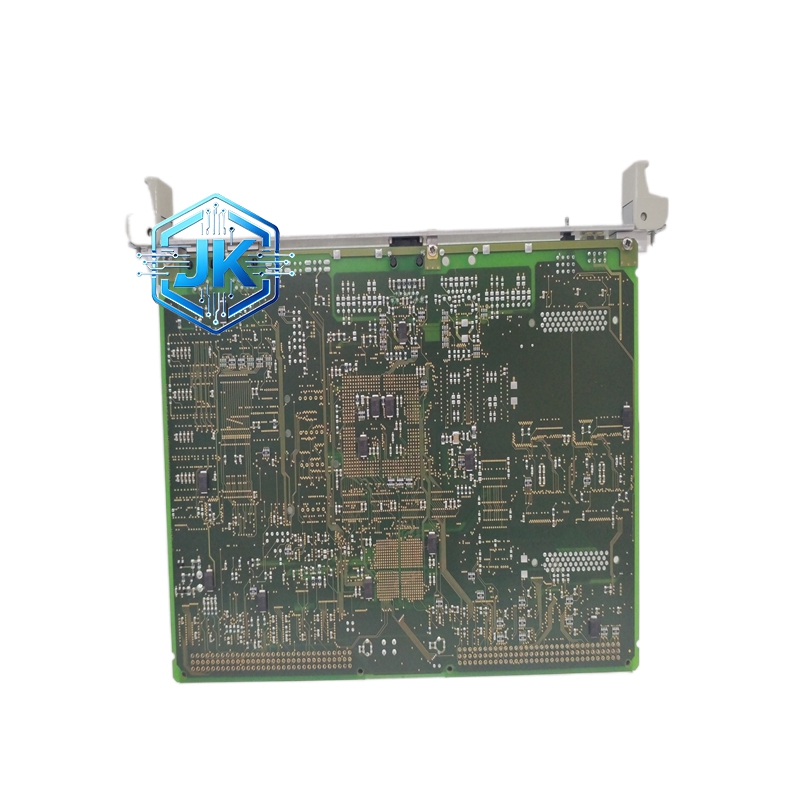

ABB 500CPU05 系统中央处理单元
工作原理
模块内置32 位工业级 ARM Cortex‑A9 双核处理器，持续循环扫描内置控制程序；实时接收所有 I/O 模块上传的现场工艺数据；依照预设工艺控制逻辑完成数据运算、逻辑判断、参数比对、PID 调节、联锁保护；生成对应的控制输出指令，通过系统内部高速总线下发至各输出执行模块；同时完成数据存储、故障记录、事件追溯、上位机 / HMI 数据交互、系统诊断；支持多任务并行处理、程序在线修改、远程维护，保障系统稳定高效运行。
材质构成
- 核心板：军工级高稳定阻燃电路板，耐高温、抗老化、抗干扰
- 处理器：32 位工业级 ARM Cortex‑A9 双核处理器，主频 1GHz，集成 FPU
- 存储颗粒：工业级 Flash/SRAM 存储颗粒，高速读写、掉电保持
- 连接器：镀金防氧化触点，接触稳定、插拔耐久
- 外壳：加厚阻燃合金材质，抗冲击、防尘、散热性好
- 散热部件：铝合金散热鳍片，高效散热、保障运算稳定
结构特征
- 标准大尺寸插卡式结构，适配 AC500 系列主控机架
- 正面配置系统运行、通讯、故障多组 LED 状态指示灯，状态一目了然
- 侧面搭载系统程序下载 / 调试专用接口，支持在线编程与调试
- 背部集成多路系统高速总线对接端口，连接稳定、通讯高效
- 内部采用独立分区散热结构，运算区域与通讯区域分区散热
- 整体全密闭防尘防振设计，适应恶劣工业环境
技术规格（性能参数）
- 处理器：32 位 ARM Cortex‑A9 双核，主频 1GHz，集成 FPU
- 程序存储容量：16MB Flash（程序存储）
- 数据存储容量：512MB DDR3 RAM；64KB SRAM（断电保持）
- I/O 扩展能力：最大 512 点数字 I/O、256 点模拟 I/O
- 通讯接口：双以太网（10/100Mbps）、RS‑485、PROFIBUS DP
- 支持协议：Modbus TCP、PROFINET、ABB 自有协议
- 基本指令执行时间：≤0.05μs
- 工作电压：DC24V±20%（20.4–28.8V）
- 功耗：≤1.5A
- 工作温度：‑25℃~+70℃
- 储存温度：‑40℃~+85℃
- 防护等级：IP20
- 尺寸（长 × 宽 × 高）：130mm×90mm×35mm
- 重量：≤350g
- 认证：CE、UL、RoHS
功能特点
- 支持IEC61131‑3 全系列编程语言，编程灵活、适配各类控制需求
- 具备多级工艺安全联锁逻辑运算，保障系统与设备安全
- 内置系统运行故障诊断与事件记录，支持故障追溯分析
- 支持远程程序上下载、在线程序修改、远程维护，降低运维成本
- 具备冗余运行适配基础功能，提升系统可靠性与稳定性
- 多通讯接口可同时对接上位机、HMI、智能仪表、变频器，数据交互高效
优势亮点
- 高速运算（≤0.05μs 指令），复杂工艺控制无延迟、响应迅速
- 工业级稳定架构，全年不间断连续运行无死机、卡顿
- 程序兼容性强，适配 AC500 系列全型号 I/O 模块与通讯模块
- 故障定位精准，快速排查系统中枢运行异常，缩短停机时间
- 抗干扰能力极强，复杂电磁环境（变频器、大功率设备旁）稳定运行
- 大容量存储，支持复杂程序、海量工艺参数与历史数据存储
适用行业
大型电站整套机组自控系统、大型化工联合装置控制系统、城市大型市政工程自动化平台、大型生产线集中管控系统、冶金、水泥、造纸、制药、水处理、油气等中大型自动化控制系统。
安装要求
- 必须安装在主控机柜中心通风最佳位置，保障散热与稳定
- 周边严禁摆放大功率发热电气元件（如变压器、变频器），预留≥50mm 散热空间
- 主控模块总线连接线缆紧固无松动、触点清洁无氧化，保障通讯稳定
- 供电电源必须配备稳压滤波装置，纹波≤50mV，避免电源干扰
- 安装完成后固化程序、配置站点地址、备份程序，保障系统可恢复
使用注意事项
- 系统运行过程中禁止带电插拔 CPU 模块，避免损坏总线与模块
- 严禁随意删除 / 修改系统底层基础程序，防止系统瘫痪
- 定期备份内部工艺控制程序留存存档，防止程序丢失
- 避免主控机柜内部温度过高（>70℃），影响运算效率与寿命
- 模块出现运行异常立即停机排查，禁止强行带病运行，避免故障扩大
