描述

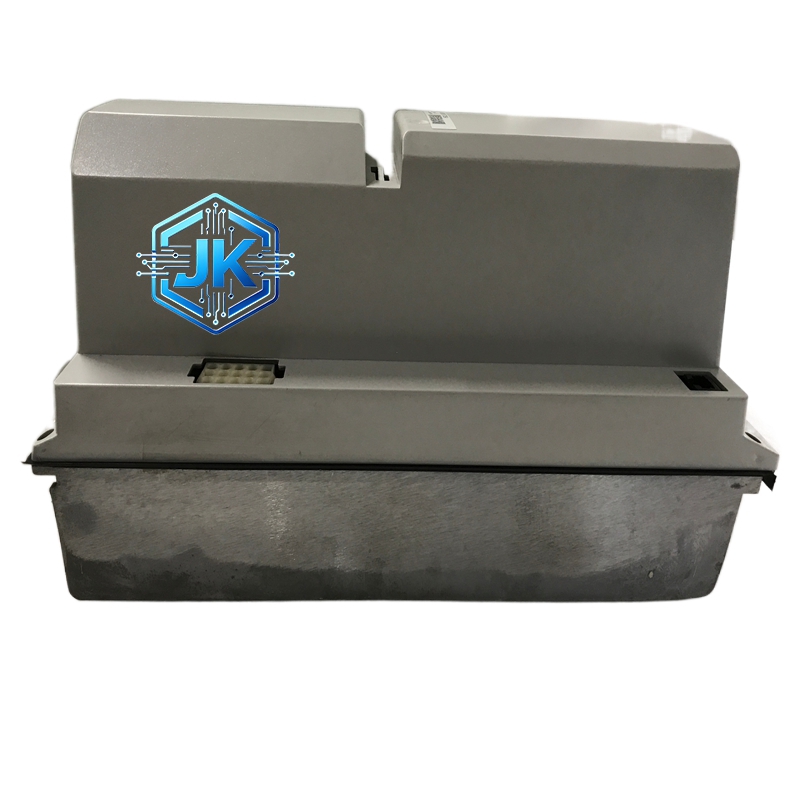

ABB 3HAB8101-706B AC800M 控制柜电源分配及监控模块
技术规格：
输入电源：DC 24V，由外部电源模块供给
输出通道：8 路独立输出，每路 DC 24V / 3A
总输出功率：240W（8 路 x 3A）
输出电压精度：±2%
过流保护：每路独立，阈值 3.5A，动作时间小于 10ms
短路保护：每路独立，动作时间小于 5ms
监控功能：实时监测每路输出电压和电流
供电：由输入 DC 24V 直接供电，无需 IM 总线
功能特点：
8 路输出完全独立隔离，一路故障不影响其他路
每路输出独立 LED 指示灯，显示 Power 和 Fault 状态
前面板设有微型数码管，显示每路输出电流值
支持热插拔，更换时不影响其他模块
具备总线通信功能，可将电源状态上传至控制器
内置 EMI 滤波器，抑制电源噪声
应用场景：
AC800M 主控制机笼的内部电源分配
AC800M 远程 I/O 机笼的电源分配
所有需要多路独立供电的 ABB DCS 控制柜
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 120,000 小时
防护等级：IP20（前面板）
绝缘强度：输入对地 2kV AC / 1 分钟
材质构成：
外壳为 1.2mm 厚镀锌钢板，表面喷塑
内部 PCB 为 FR-4 玻纤板
保险丝为快速熔断型
接线端子为铜合金镀镍
结构特征：
标准 1/4 DIN 前面板尺寸
前面板设有 8 组 LED 指示灯和 1 个数码管显示屏
顶部为 8 路输出端子
底部为 1 路输入端子和通信端子
背面设有散热孔和 DIN 导轨安装孔
工作原理：
外部 DC 24V 电源进入模块后，经过 EMI 滤波器滤除高频噪声，然后通过 8 路独立的 DC-DC 稳压电路分别产生 8 路 DC 24V / 3A 输出。每路输出都有独立的过流检测电路和快速保险丝。当某路输出电流超过 3.5A 时，保险丝在 10ms 内熔断，同时 Fault LED 点亮，并通过通信接口将故障信息上传给控制器。
安装要求：
必须安装在 DIN 35mm 标准导轨上
输入电源侧必须安装 10A 微型断路器（MCB）
每路输出电缆使用不同颜色区分
接地端子可靠连接至机柜接地排，接地电阻小于 1Ω
模块上下留有至少 50mm 散热空间
使用注意事项：
每路输出不可超过 3A
输入电压不可超过 DC 30V
定期检查数码管显示的电流值是否正常
保险丝熔断后必须查明原因再更换，不可直接更换更大安培数的保险丝
