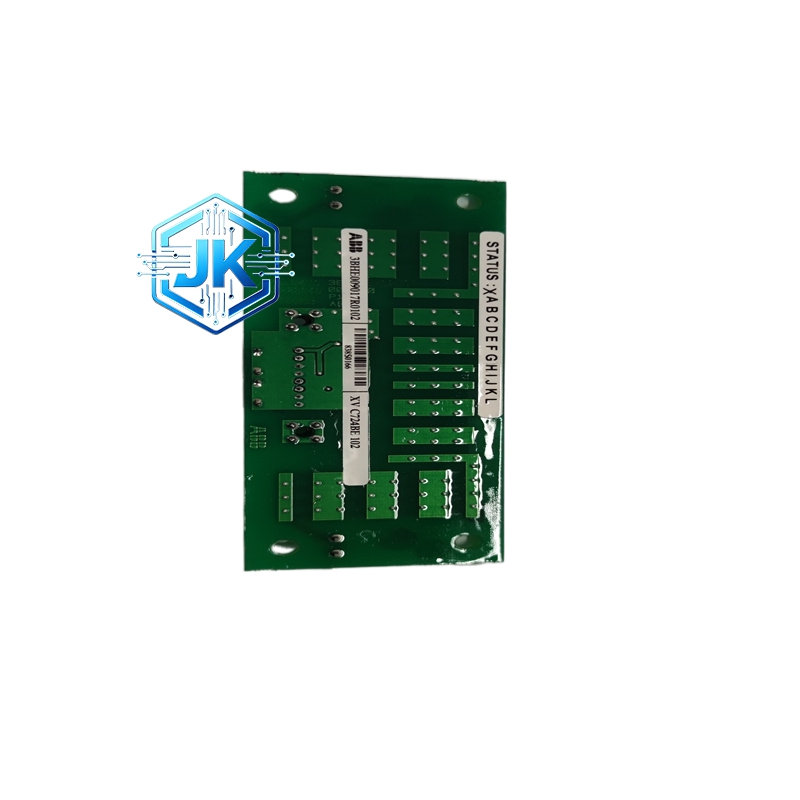

ABB 3BHE009017R0102 中压变频器控制板
技术规格：
- 产品类型：中压变频器核心控制板
- 型号编码：3BHE009017R0102
- 适配设备：ABB ACS2000 系列中压变频器
- 处理器：32 位高速 DSP
- 内存：256MB RAM
- 存储：8MB Flash
- 供电电压：24V DC（±10%）
- 功耗：≤8W
- 工作温度：-40℃至 + 70℃
- 存储温度：-40℃至 + 85℃
- 防护等级：IP20
- 尺寸：120mm×80mm×25mm
- 重量：0.25kg
- 通信接口：RS-485、Ethernet、光纤接口
功能特点：
- 全功能集成控制：集成信号处理、逻辑控制、故障诊断、通信功能
- 高速运算处理：32 位 DSP，快速执行复杂控制算法
- 多协议通信：支持 RS-485、Ethernet、光纤通信，适配上位系统
- 精准故障诊断：实时监测变频器运行状态，精准识别短路、过载、过压等故障
- 高稳定性设计：工业级元器件，三防涂层，适配恶劣工业环境
性能参数：
- 控制精度：±0.5%FS
- 响应时间：≤2ms
- 绝缘电阻：≥50MΩ（500V DC）
- 抗干扰能力：符合 IEC61000-6-2 标准
材质构成：
- 基板：FR-4 环氧玻璃纤维板（三防涂层）
- 外壳：阻燃工程塑料
- 连接器：镀金工业级连接器
结构特征：
- 标准卡槽式安装
- 正面 LED 状态指示灯（电源 / 运行 / 故障 / 通信）
- 侧面插拔式 I/O、通信与电源接口
工作原理：
接收变频器各传感器信号，经 DSP 运算处理后生成 PWM 控制信号驱动功率模块，同时实时监测运行参数，故障时触发保护动作并上传故障信息。
优势亮点：
- 全功能集成，减少外围模块，提高系统可靠性
- 高速 DSP 运算，控制精准，响应迅速
- 三防涂层设计，适配高温、潮湿、粉尘恶劣环境
适用行业：
- 冶金：轧机、高炉、烧结机中压变频驱动
- 水泥：窑磨、风机、泵组中压变频调速
- 油气：压缩机、输送泵中压变频驱动
- 电力：风机、水泵中压变频节能改造
型号系列：3BHE 系列变频器控制板
安装要求：
- 变频器内部专用导轨 / 卡槽固定
- 所有连接器插接牢固，无松动
- 环境通风良好，避免密闭高温
使用注意事项：
- 严禁带电插拔板卡
- 供电电压稳定在 24V DC±10%
- 定期清理板卡灰尘，检查连接器状态
