描述

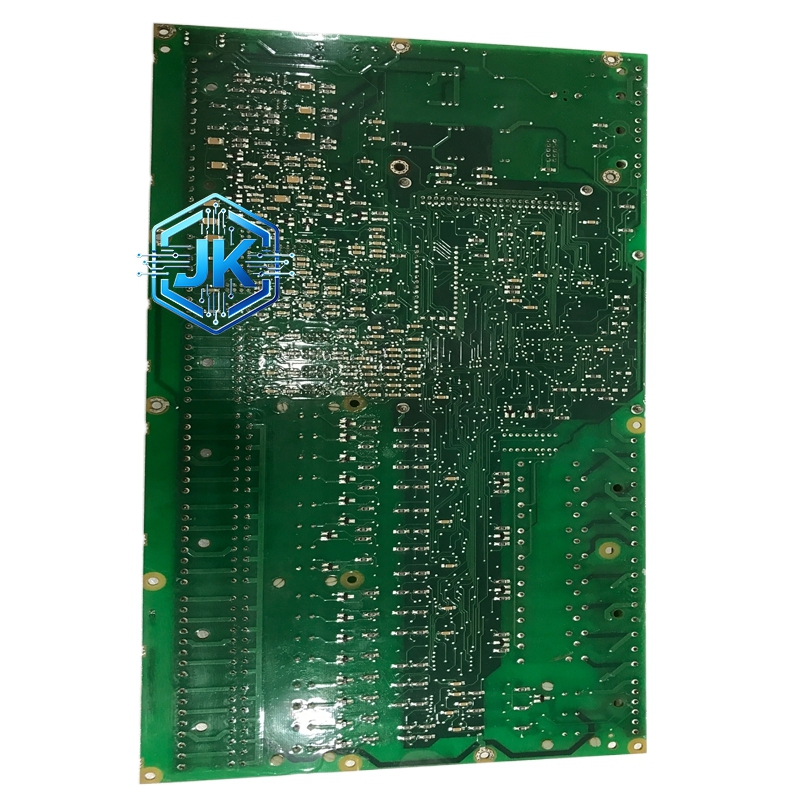

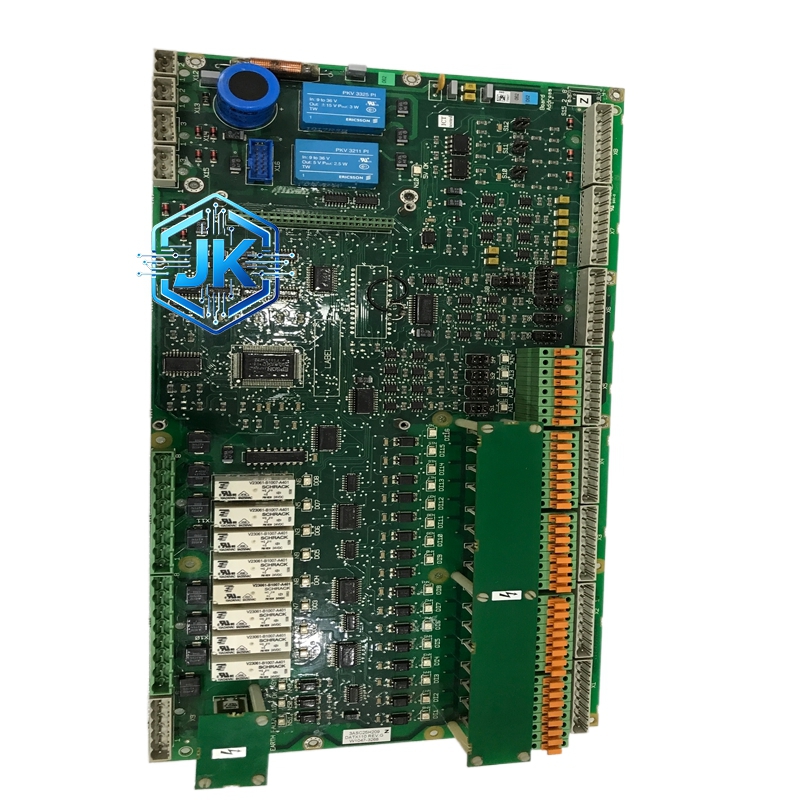

ABB 3ASC25H209 8 通道模拟量输入 / 4 通道模拟量输出混合模块
技术规格：
模拟量输入：8 通道，4-20mA DC 或 0-10V DC（软件可选）
模拟量输出：4 通道，4-20mA DC（两线制/四线制可选）
输入分辨率：12 位（4096 级）
输出分辨率：12 位（4096 级）
输入精度：±0.2% FS
输出精度：±0.2% FS
输入阻抗：电流输入 250Ω，电压输入大于 1MΩ
更新速率：100ms（所有通道同时刷新）
供电：DC 24V，IM 总线供电
隔离：输入通道间隔离 500V DC，输入对输出隔离 500V DC
功能特点：
输入通道支持多种信号类型自由切换（电流/电压），无需跳线
具备断线检测和超量程检测功能
输出通道支持故障安全模式（掉电输出 3.6mA 或 20mA 可选）
所有通道支持在线校准，无需停机
内置温度传感器，可监测模块自身温度
前面板 LED 指示灯可直观显示每个通道的运行状态
支持 HART 协议（AI 通道）
应用场景：
小型电厂的 DAS（数据采集系统）
水处理厂的同时采集液位和控制加药阀
暖通空调系统的温度采集和阀门控制
食品饮料生产线的流量采集和泵速控制
性能参数：
工作温度：-25°C 至 +70°C
防护等级：IP20（前面板）
MTBF：大于 100,000 小时
ESD 防护：大于 8kV 接触放电
材质构成：
与 3ASC25H204 一致，采用阻燃 PC 外壳和 FR-4 电路板
结构特征：
标准欧洲卡尺寸
前面板分为上下两排 LED 指示灯：上排 8 个（AI 通道），下排 4 个（AO 通道）
底部 IM 总线连接器
背部三排接线端子：第一排为 8 路 AI，第二排为 4 路 AO，第三排为公共端和屏蔽端
工作原理：
AI 通道：现场 4-20mA 或 0-10V 信号经屏蔽电缆进入端子，通过多路模拟开关依次选通，经 A/D 转换器采样后通过 IM 总线上传控制器。AO 通道：控制器数字量经 IM 总线进入模块，D/A 转换后经 V/I 电路输出 4-20mA 电流驱动现场执行器。
安装要求：
AI 和 AO 的屏蔽层必须分别接地，不可共用同一接地线
电压信号输入必须使用屏蔽双绞线，且屏蔽层在控制柜侧单端接地
电流信号输入允许使用非屏蔽线，但建议仍使用屏蔽线以提高抗干扰能力
使用注意事项：
不要将 AI 的电压信号端和电流信号端混接
AO 输出端严禁短路
每个通道的配置（量程、单位、故障安全值）必须在 Control Builder 中正确设置后才能上电
