描述

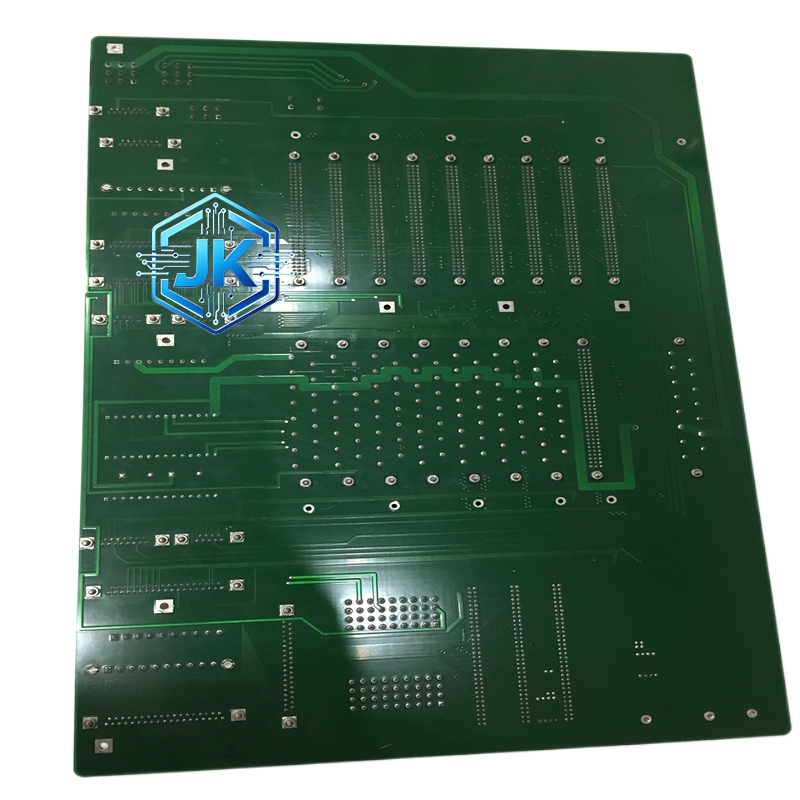

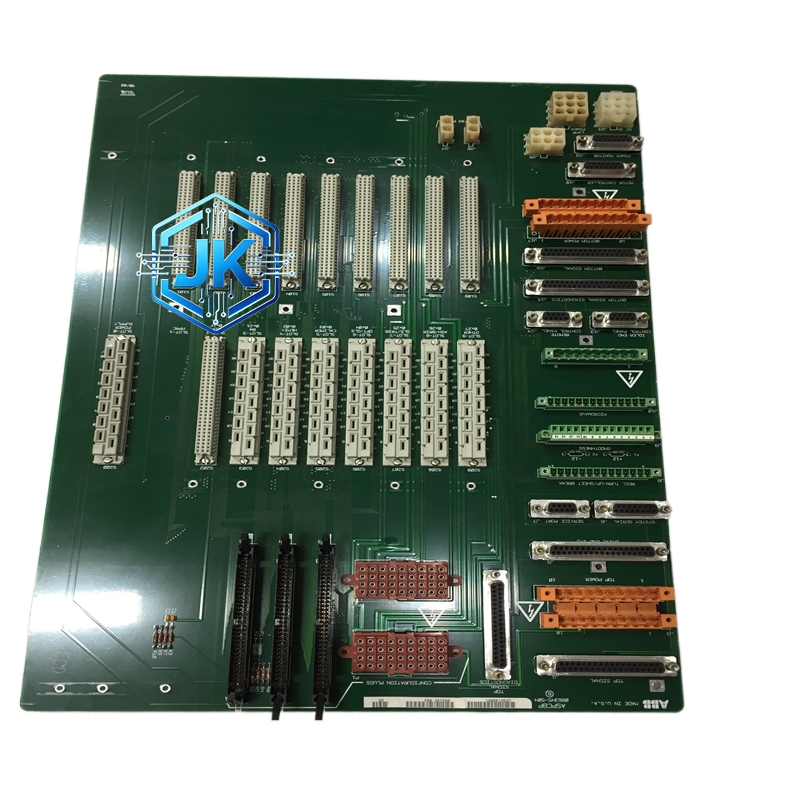

ABB 086345-004 AO810 8 通道模拟量输出模块（旧料号）
技术规格：
通道数量：8 通道独立输出
输出信号类型：4-20mA DC（两线制/四线制可配置）
输出分辨率：16 位（65536 级）
精度：满量程的 ±0.1%
负载能力：最大 600Ω（两线制时）
更新速率：100ms（所有通道同时刷新）
供电：DC 24V，由 IM 总线直接供电
隔离方式：通道间相互隔离 500V DC，对地隔离 500V DC
功能特点：
每个通道支持独立的量程设置（如 0-100%、4-20mA 等）
具备断线检测功能，当输出回路开路时自动报警
支持故障安全模式（Fail-Safe），掉电时输出预设安全电流值（3.6mA 或 20mA）
每个通道配有 LED 状态指示灯
支持在线校准，无需断电即可调整零点和量程
支持 HART 协议（部分版本）
应用场景：
电厂锅炉给水调节阀的开度控制
化工反应釜温度调节阀的控制
风机风量调节（通过变频器频率给定）
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 120,000 小时
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料
内部电路板为 FR-4 玻纤板，表面涂覆三防漆
接线端子为磷铜镀镍弹簧式 Push-in 端子
内部运算放大器和 D/A 转换器为工业级芯片
结构特征：
标准欧洲卡尺寸
前面板设有 8 组 LED 指示灯（每通道一组）
底部 IM 总线连接器
背部为 4 排接线端子
工作原理：
AC800M 控制器通过 IM 总线将数字量（0-65535）发送给 086345-004。模块内部的 16 位 D/A 转换器将数字量转换为对应的电压信号，再经过 V/I 转换电路和功率放大电路，最终输出 4-20mA 电流。输出电流流经现场负载（如调节阀定位器），形成完整回路。模块内部的监控电路持续检测输出电流，一旦发现断线或过载，立即向控制器发送报警信号。
安装要求：
必须安装在 AC800M 主控制机笼内，与 IM 总线相连
模拟量输出电缆使用屏蔽双绞线，屏蔽层单端在控制柜侧接地
每个通道的负载电阻不得超过 600Ω（两线制时）
模块与大功率变频器之间的电缆间距应大于 30cm
使用注意事项：
首次上电前必须在 Control Builder 中配置通道量程和故障安全值
严禁将外部 24V 电源直接加到输出端子上（两线制时输出端已有内部供电）
定期使用 HART 手操器检查每个通道的零点和满度偏差
不要在带电状态下拔插模块或更换接线
