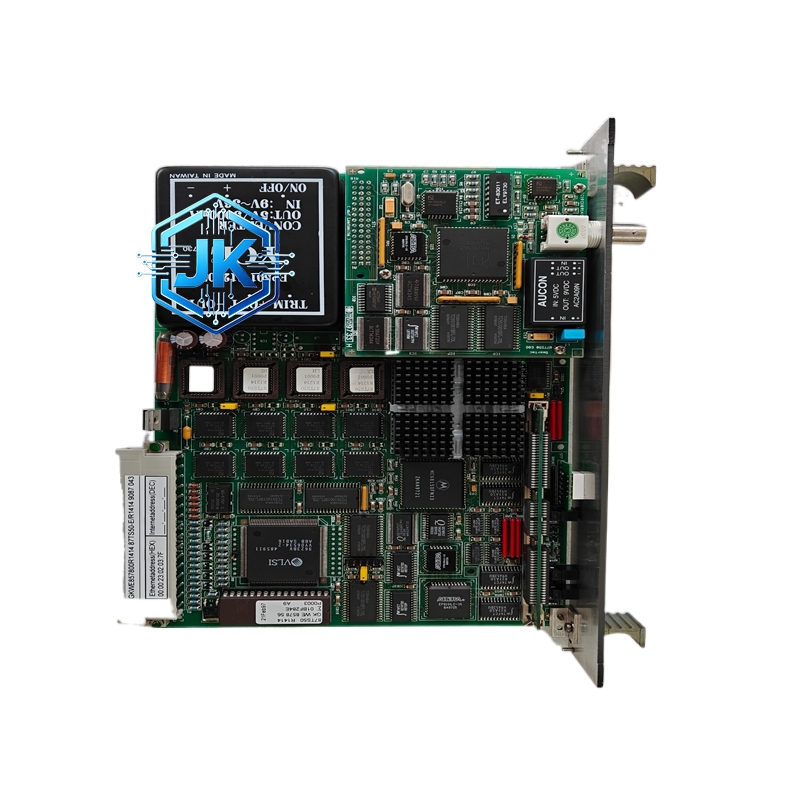

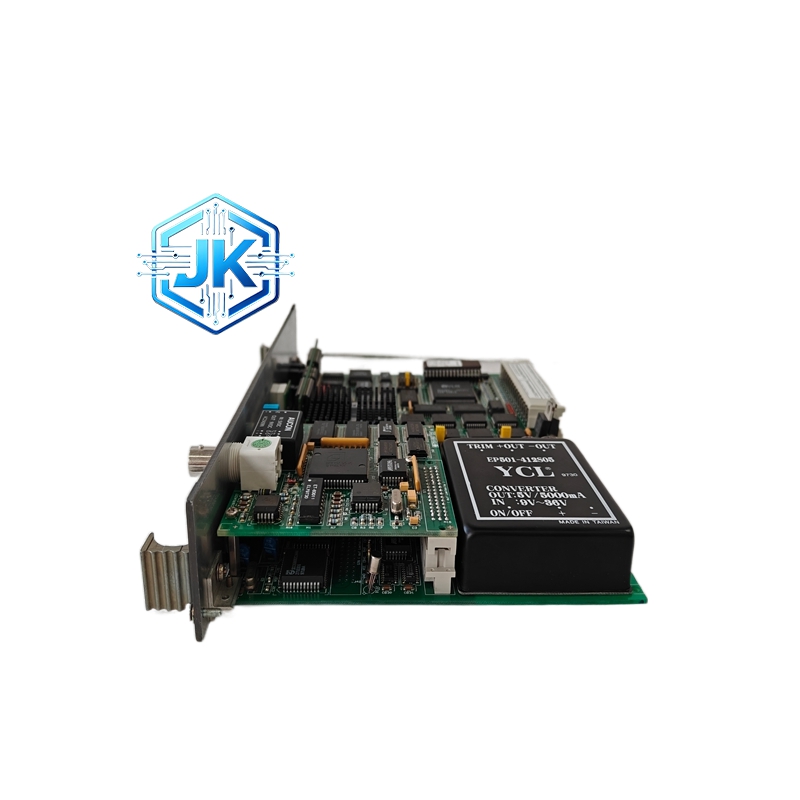

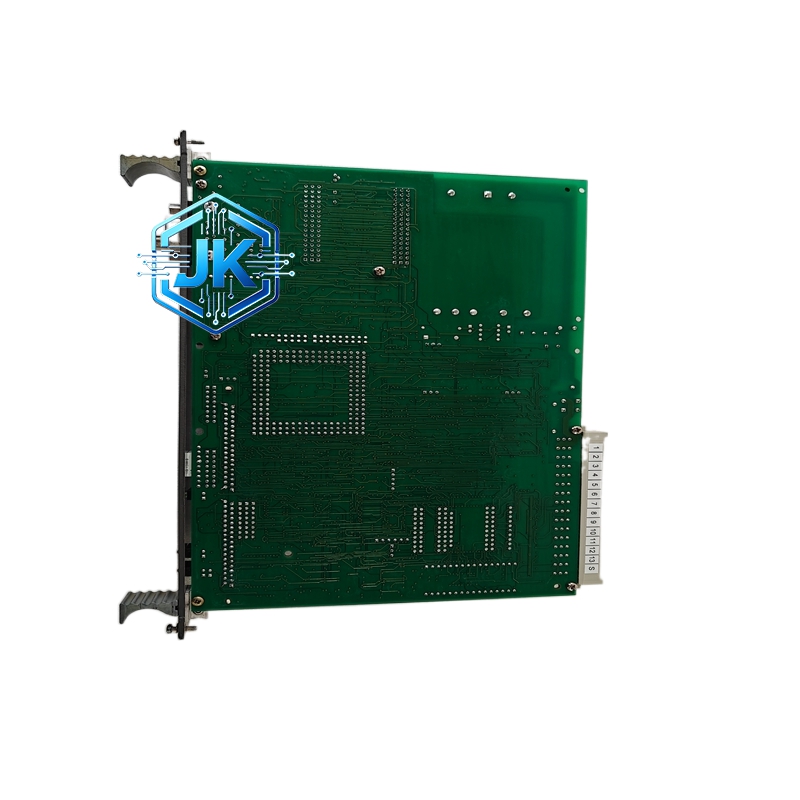

ABB 87TS50-ER1414 GKWE857800R1414 变压器差动保护模块
- 技术规格：
- 产品类型：变压器差动保护模块
- 保护对象：110kV 及以上油浸式 / 干式电力变压器
- 核心保护功能：差动保护、过流保护、接地故障保护、油温监测
- 辅助功能：故障录波、事件记录、通信上传、定值整定
- 额定电压：100-240V AC/DC（宽范围供电）
- 额定电流：5A/1A（CT 二次侧输入）
- 差动保护动作时间：≤20ms
- 过流保护动作时间：≤50ms
- 通信接口：Ethernet（10/100Mbps）、RS-485
- 通信协议：IEC 61850、Modbus RTU
- 工作温度：-20°C~+60°C
- 存储温度：-40°C~+85°C
- 湿度范围：5%~95% RH（无冷凝）
- 防护等级：IP20（控制柜内安装）
- 尺寸（宽 × 高 × 深）：146.2mm×100.4mm×70.7mm
- 重量：0.7kg
- 认证：CE、UL、RoHS、IEC 61850
- 材质构成：外壳为铝合金（防腐蚀、耐振动、屏蔽电磁干扰），内部 PCB 板为军工级高绝缘基板，电流 / 电压输入端子为镀金铜合金（防氧化、低接触电阻），DSP 芯片为工业级高速处理器，继电器输出触点为银合金（耐电弧），具备耐高温、耐腐蚀、抗电磁干扰、抗振动特性。
- 结构特征：标准模块化设计，正面 LED 状态指示灯（电源、运行、故障、差动动作、过流动作），侧面为大电流接线端子（适配 2.5-6mm² 导线）与通信接口，背部为标准 DIN 导轨卡扣，支持热插拔，模块集成度高，无需额外扩展单元。
- 工作原理：通过 CT 采集变压器高低压侧电流信号，经模块内部 DSP 处理后计算差动电流，当差动电流超过整定值时，驱动继电器动作，跳开变压器两侧断路器，实现差动保护；同时监测绕组温度、油位、接地故障等参数，异常时触发对应保护动作，并上传故障信息至监控系统。
- 功能特点：
- 集成差动、过流、接地、油温多保护功能，一体化保护方案。
- DSP 高速处理，差动保护动作时间≤20ms，快速切除故障。
- 支持 IEC 61850 标准通信，适配智能电网监控系统。
- 故障录波与事件记录，便于故障分析与溯源。
- 宽范围供电，适配工业电网电压波动。
- 优势亮点：原装 ABB 正品，适配 Relion 全系列保护平台；保护精度高，差动保护定值误差≤±2%；抗电磁干扰能力强，适配变电站强电磁环境；长期稳定性好，温度漂移≤0.05%/°C；兼容性强，可与同系列保护模块无缝集成。
- 适用行业：电力行业（变电站、发电厂 110kV 及以上变压器保护）、石油化工（大型炼化装置变压器）、钢铁冶金（高压供电变压器）等。
- 型号系列：归属 ABB 87TS 系列保护模块，同系列包含 87TS01L（信号处理）、87TS51（线路保护）、87TS52（母线保护）等。
- 安装要求：
- 采用标准 DIN 导轨安装（EN 60715），安装位置远离强电、变压器等干扰源，平行间距≥50cm。
- CT 二次侧接线严禁开路，确保电流回路连接牢固、无松动。
- 模块上下预留≥30mm 散热空间，避免高温堆积。
- 使用注意事项：
- 严禁超出 100-240V AC/DC 供电范围，避免模块烧毁。
- 禁止在超过 + 60°C 环境下长期使用，防止内部元件老化。
- 定期检查 CT 接线、通信接口与继电器触点状态，防止接触不良。
- 不可随意拆卸模块外壳，内部无用户可维修部件。
